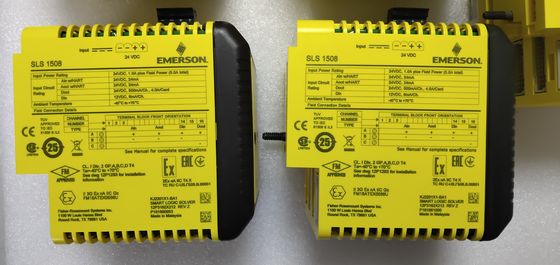

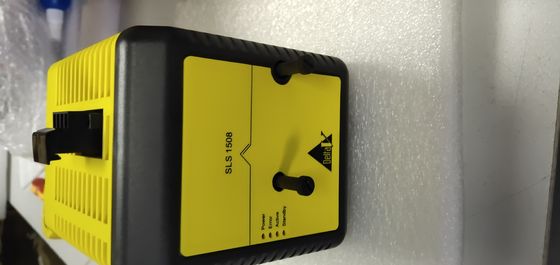

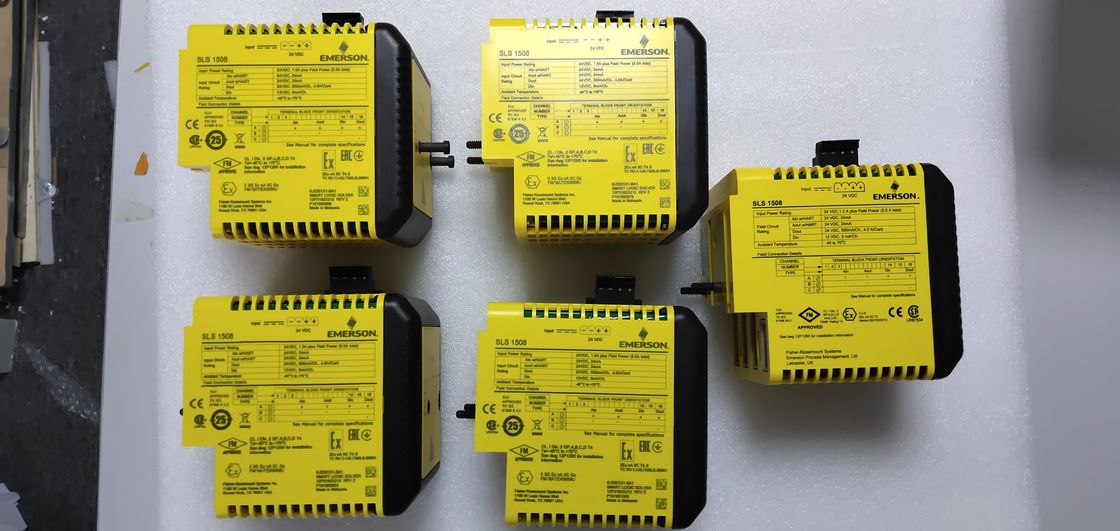

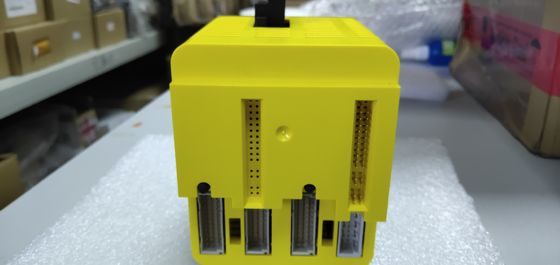

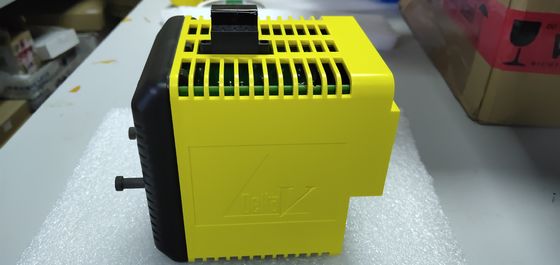

Agente de resolução redundante da lógica proposicional de VS3202 Emerson DeltaV SLS 1508 com bloco de terminais

A descrição do produto esta seção fornece a informação geral no hardware de DeltaV SIS. Refira a instalação de seu manual do sistema da automatização de DeltaV Digital para obter mais informações sobre do equipamento de sistema de DeltaV. DeltaV SIS Equipment um sistema da automatização de DeltaV consiste em portadores, em uns ou vários subsistemas do I/O, em controladores, em fontes de alimentação, em estações de trabalho, e em uma rede do controle. O sistema de DeltaV SIS consiste: agentes de resolução redundantes da lógica do  (SLS 1508) e  local dos cabos do prolongamento de ônibus do par do  dos cabos do prolongamento do portador do  dos repetidores de SISnet do  dos blocos da terminação (para ver a folha de dados separada do produto) certo 1 portador largo com terminação

Especificações ambientais comuns das especificações de DeltaV SLS 1508 da compatibilidade de sistema para as especificações 1508 da categoria do agente de resolução da lógica de SLS: Temperatura de armazenamento -40 a 85 C (- o  40 185 ao  F) temperatura de funcionamento -40 a 70 C (- a humidade relativa 5 95% do  40 aos 158  F), contaminadores transportados por via aérea transportados por via aérea decondensação dos contaminadores ISA-S71.04-1985 classifica IP constituído 20 da avaliação da proteção do revestimento de G3, diretriz orientadora perigosa da compatibilidade eletrónica do europeu da área do NEMA 12/lugar por EN61326-1, a classe mútua de fábrica do IEC 61010-1 da diretriz orientadora da baixa tensão das exigências da compatibilidade eletrónica do critério A NAMUR NE21, Não-formando arcos 1, Div 2, grupos A, B, C, D, T4 IIC-nA perigoso T4 EN50021 dos lugar ATEX 3 G EEx: 1999 ½ de g de choque 10 de CSA 1010 - onda de seno para 11 a Senhora vibração pico-à-pico de 1 milímetro de 5 a 16 hertz; 0,5 g de 16 às especificações 1508 físicas do artigo das especificações do agente de resolução de uma lógica de 150 hertz SLS:  20% da C.C. do poder entrado 24 V, 1,0 uma nota positiva do poder do campo (5,0 um total): Recomenda-se que o controlador de SLS e de DeltaV e o I/O usam fontes de alimentação separadas colocam o poder 4 um isolamento que do máximo (o valor real depende em cima do tipo de dispositivo do tipo e do campo de canal) cada canal opticamente é isolado do sistema e fábrica-testado a C.C. 1500 V. Nenhum isolamento do canal-tochannel. Ônibus local atual nenhum montagem em blocos de terminais (amarelos) de SIS nos entalhes impar-numerados (1, 3, 5, 7) no portador 8 largo. SLSs redundante toma 4 entalhes.

Os agentes de resolução da lógica (SLS1508) contêm a capacidade deresolução e fornecem uma relação a 16 canais de I/O que podem ser configurados como a entrada discreta, a saída discreta, a entrada análoga (CERVO) e os canais de saída do dois-estado do CERVO. Os agentes de resolução da lógica e os blocos da terminação instalam no portador 8 largo. Os agentes de resolução da lógica comunicam-se um com o otro através dos portadores sobre um ônibus de dois canais, local do par (SISnet) e um anel remoto do par. Os agentes de resolução locais da lógica são hospedados pelo mesmo controlador de DeltaV e os agentes de resolução remotos da lógica são hospedados por um controlador diferente de DeltaV. Os agentes de resolução da lógica são postos por umas 24 fontes de alimentação de DC de V que seja separada da fonte de alimentação que conduz o controlador de DeltaV e I/O. Lógica Agente de resolução instala nos entalhes impar-numerados (1,3,5,7) no portador 8 largo. Os agentes de resolução redundantes da lógica usam quatro entalhes.
