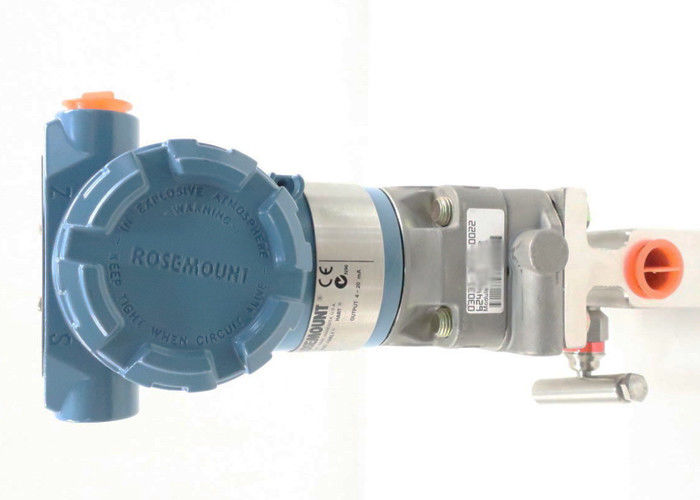

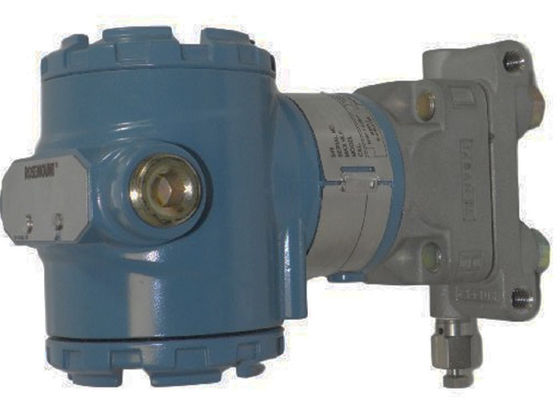

Transmissor de nível 3051L2AA0D21AAF1 Transmissor Rosemount 3051L
Informações do produto de:3051L2AA0D21AAF1
| Marca |
3051L2AA0D21AAF1 |
| FORNECER |
0 a 621,60mbar
|
| TAMANHO |
Não fornece |
| Peso |
5KG |
(1)A opção HR5 configura a saída HART para HART Revisão 5. A opção HR7 configura a saída HART para HART Revisão 7. O dispositivo pode ser configurado em campo para HART Revisão 5 ou 7, se desejado.HART Revisão 5 é a saída HART padrão.
(2)Código de opção M4 - Display LCD com LOI necessário para endereçamento e configuração local.
(3)Requer opções sem fio e caixa de polímero projetada.As aprovações disponíveis são FM Intrinsecamente Seguro (código de opção I5), CSA Intrinsecamente Seguro (código de opção I6), ATEX Intrinsic Safety (código de opção I1), IECEx Intrinsic Safety (código de opção I7) e EAC Intrinsic Safety (código de opção IM).
(4)Disponível apenas com aprovação C6, E2, E5, I5, K5, KB e E8.Não disponível com GE, GM, SBS, DA0, M4, D4, DZ, QT, HR5, HR7, CR, CS ou CT.
(5) Os materiais de construção atendem aos requisitos metalúrgicos destacados na NACE MR0175/ISO 15156 para ambientes de produção em campos de petróleo ácidos.Limites ambientais aplicam-se a determinados materiais.Consulte o padrão mais recente para obter detalhes.Os materiais selecionados também estão em conformidade com a NACE MR0103 para ambientes de refino ácido.
Mais opções :
MR-J2S-10A
MR-J2S-10B
MR-J2S-20A
MR-J2S-20B
MR-J2S-40A
MR-J2S-40B
MR-J2S-60A
MR-J2S-60B
MR-J2S-70A
MR-J2S-70B
MR-J2S-100A
MR-J2S-100B
MR-J2S-200A
MR-J2S-200B
MR-J2S-350A
MR-J2S-350B
MR-J2S-500A
MR-J2S-500B
MR-J2S-700A
MR-J2S-700B
Rosemount Transmissor de nível 3051L Informação:
| Modelo |
Tipo de transmissor |
| 3051L |
Transmissor de nível |
|
| Variação de pressão |
| 2 |
–250 a 250 em H2Ó (–621,60 a 621,60 mbar) |
★ |
| 3 |
–1000 a 1000 em H2O (–2,48 a 2,48 bar) |
★ |
| 4 |
–300 a 300 psi (–20,68 a 20,68 bar) |
★ |
| Saída do transmissor |
| A(1) |
4–20 mA com sinal digital baseado em HART®Protocolo |
★ |
| F |
Protocolo FOUNDATION™ Fieldbus |
★ |
| C(2) |
PROFIBUS®Protocolo PA |
★ |
| X(3) |
Sem fio (requer opções sem fio e caixa de polímero projetada) |
★ |
| M(4) |
Baixa potência 1–5 Vcc com sinal digital baseado no protocolo HART |
|
| Tamanho da conexão do processo, material, comprimento da extensão (lado alto) |
| Código |
Tamanho da conexão do processo |
Material |
Comprimento da extensão |
| G0(5) |
2 pol./DN 50/A |
Aço inoxidável 316L |
Somente montagem embutida |
★
|
| H0(5) |
2 pol./DN 50 |
Liga C-276 |
Somente montagem embutida |
★ |
| J0 |
2 pol./DN 50 |
Tântalo |
Somente montagem embutida |
★ |
| A0(5) |
3 pol./DN 80 |
Aço inoxidável 316L |
Montagem embutida |
★ |
| A2(5) |
3 pol./DN 80 |
Aço inoxidável 316L |
2 pol./50 mm |
★ |
| A4(5) |
3 pol./DN 80 |
Aço inoxidável 316L |
4 pol./100 mm |
★ |
| A6(5) |
3 pol./DN 80 |
Aço inoxidável 316L |
6 pol./150 mm |
★ |
| B0(5) |
4 pol./DN 100 |
Aço inoxidável 316L |
Montagem embutida |
★ |
| B2(5) |
4 pol./DN 100 |
Aço inoxidável 316L |
2 pol./50 mm |
★ |
| B4(5) |
4 pol./DN 100 |
Aço inoxidável 316L |
4 pol./100 mm |
★ |
| B6(5) |
4 pol./DN 100 |
Aço inoxidável 316L |
6 pol./150 mm |
★ |
| C0(5) |
3 pol./DN 80 |
Liga C-276 |
Montagem embutida |
★ |
| C2(5) |
3 pol./DN 80 |
Liga C-276 |
2 pol./50 mm |
★ |
| C4(5) |
3 pol./DN 80 |
Liga C-276 |
4 pol./100 mm |
★ |
| C6(5) |
3 pol./DN 80 |
Liga C-276 |
6 pol./150 mm |
★ |
| D0(5) |
4 pol./DN 100 |
Liga C-276 |
Montagem embutida |
★ |
| D2(5) |
4 pol./DN 100 |
Liga C-276 |
2 pol./50 mm |
★ |
| D4(5) |
4 pol./DN 100 |
Liga C-276 |
4 pol./100 mm |
★ |
| D6(5) |
4 pol./DN 100 |
Liga C-276 |
6 pol./150 mm |
★ |
| E0 |
3 pol./DN 80 |
Tântalo |
Somente montagem embutida |
★ |
| F0 |
4 pol./DN 100 |
Tântalo |
Somente montagem embutida |
★ |
| Tamanho do flange de montagem, classificação, material (lado alto) |
| |
Tamanho |
Avaliação |
Material |
| M |
2 pol. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| A |
3 pol. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| B |
4 pol. |
ANSI/ASME B16.5 Classe 150 |
CS |
★ |
| N |
2 pol. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| C |
3 pol. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| D |
4 pol. |
ANSI/ASME B16.5 Classe 300 |
CS |
★ |
| P |
2 pol. |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| E |
3 pol. |
ANSI/ASME B16.5 Classe 600 |
CS |
★ |
| X(5) |
2 pol. |
ANSI/ASME B16.5 Classe 150 |
316 SST |
★ |
| F(5) |
3 pol. |
ANSI/ASME B16.5 Classe 150 |
316 SST |
★ |
| G(5) |
4 pol. |
ANSI/ASME B16.5 Classe 150 |
316 SST |
★ |
| S(5) |
2 pol. |
ANSI/ASME B16.5 Classe 300 |
316 SST |
★ |
| H(5) |
3 pol. |
ANSI/ASME B16.5 Classe 300 |
316 SST |
★ |
| J.(5) |
4 pol. |
ANSI/ASME B16.5 Classe 300 |
316 SST |
★ |
| Z(5) |
2 pol. |
ANSI/ASME B16.5 Classe 600 |
316 SST |
★ |
| eu(5) |
3 pol. |
ANSI/ASME B16.5 Classe 600 |
316 SST |
★ |
| P |
DN 50 |
PN 10-40 de acordo com EN 1092-1 |
CS |
★ |
| R |
DN 80 |
PN 40 de acordo com EN 1092-1 |
CS |
★ |
| S |
DN 100 |
PN 40 de acordo com EN 1092-1 |
CS |
★ |
| V |
DN 100 |
PN 10/16 de acordo com EN 1092-1 |
CS |
★ |
| K(5) |
DN 50 |
PN 10-40 de acordo com EN 1092-1 |
316 SST |
★ |
| T(5) |
DN 80 |
PN 40 de acordo com EN 1092-1 |
316 SST |
★ |
| você(5) |
DN 100 |
PN 40 de acordo com EN 1092-1 |
316 SST |
★ |
| C(5) |
DN 100 |
PN 10/16 de acordo com EN 1092-1 |
316 SST |
★ |
| 7(5) |
4 pol. |
ANSI/ASME B16.5 Classe 600 |
316 SST |
★ |
| 1 |
N / D |
10 mil por JIS B2238 |
CS |
|
| 2 |
N / D |
20 mil por JIS B2238 |
CS |
|
| 3 |
N / D |
40 mil por JIS B2238 |
CS |
|
| 4(5) |
N / D |
10 mil por JIS B2238 |
316 SST |
|
| 5(5) |
N / D |
20 mil por JIS B2238 |
316 SST |
|
| 6(5) |
N / D |
40 mil por JIS B2238 |
316 SST |
|
| Fluido de enchimento de vedação (lado alto) |
Gravidade Específica |
Limites de temperatura (temperatura ambiente de 70° F [21° C]) |
| D |
Silicone 200 |
0,93 |
–49 a 401 °F (–45 a 205 °C) |
★ |
| F |
Silicone 200 para aplicações de vácuo |
0,93 |
Para uso em aplicações de vácuo abaixo de 14,7 psia (1 bar-a), consulte as curvas de pressão de vapor na Especificação de fluido de enchimento de nível DP da RosemountNota técnica. |
★ |
| eu |
Dow Corning®fluido da bomba de difusão 704 |
1.07 |
32 a 401 °F (0 a 205 °C) |
★ |
| C |
DC Silicone 704 para aplicações de vácuo |
1.07 |
Para uso em aplicações de vácuo abaixo de 14,7 psia (1 bar-a), consulte as curvas de pressão de vapor na Especificação de fluido de enchimento de nível DP da RosemountNota técnica. |
★ |
| A |
SILTERMA™XL |
0,85 |
–102 a 293 °F (–75 a 145 °C) |
★ |
| H |
Inerte (halocarbono) |
1,85 |
–49 a 320 °F (–45 a 160 °C) |
★ |
| G |
Glicerina e água |
1.13 |
5 a 203 °F (–15 a 95 °C) |
★ |
| N |
Neobee®M-20 |
0,92 |
5 a 401 °F (–15 a 205 °C) |
★ |
| P |
Propilenoglicol e água |
1.02 |
5 a 203 F (–15 a 95 °C) |
★ |
| Lado de baixa pressão |
| |
Configuração |
Adaptador de flange |
Material do diafragma |
Fluido de enchimento do sensor |
| 11(5) |
Calibrar |
TSM |
Aço inoxidável 316L |
Silicone |
★ |
| 21 |
Diferencial |
TSM |
Aço inoxidável 316L |
Silicone |
★ |
| 22(5) |
Diferencial |
TSM |
Liga C-276 |
Silicone |
★ |
| 2A(6) |
Diferencial |
TSM |
Aço inoxidável 316L |
Inerte (halocarbono) |
★ |
| 2B(5)(6) |
Diferencial |
TSM |
Liga C-276 |
Inerte (halocarbono) |
★ |
| 31(5) |
Conjunto de sistema sintonizado com selo remoto |
Nenhum |
Aço inoxidável 316L |
Silicone (requer código de opção S1) |
★ |
| Anel-O |
| A |
PTFE preenchido com vidro |
★ |
| Material de habitação |
Tamanho da entrada do conduíte |
|
| A |
Alumínio |
½–14 NPT |
★ |
| B |
Alumínio |
M20 x 1,5 |
★ |
| E |
Alumínio, cobre ultra baixo |
½–14 NPT |
|
| F |
Alumínio, cobre ultra baixo |
M20 x 1,5 |
|
| J. |
TSM |
½–14 NPT |
★ |
| K |
TSM |
M20 x 1,5 |
★ |
| P(7) |
Polímero projetado |
Nenhuma entrada de conduíte |
★ |
| D(8) |
Alumínio |
G½ |
|
| M(8) |
TSM |
G½ |
|
| Opções sem fio (requer código de saída sem fio X e caixa de polímero projetada código P) |
| Taxa de transmissão sem fio, frequência operacional e protocolo |
| WA3 |
Taxa de transmissão configurável pelo usuário, 2,4 GHzSem fioCERVO |
★ |
| Antena e SmartPower |
| WP5 |
Antena interna, compatível com Green Power Module (IS Power Module vendido separadamente) |
★ |
| Opções (incluir no número do modelo selecionado) |
| Garantia estendida do produto |
| WR3 |
Garantia limitada de 3 anos |
★ |
| WR5 |
Garantia limitada de 5 anos |
★ |
| Plantweb™funcionalidade de controle(9) |
| A01 |
Conjunto de blocos funcionais de controle FOUNDATION Fieldbus |
★ |
| Funcionalidade de diagnóstico Plantweb |
| DA0(20) |
Diagnóstico HART de integridade de loop |
★ |
| D01(9) |
Conjunto de diagnóstico FOUNDATION Fieldbus |
★ |
| Conjuntos de vedação(10) |
| S1 |
Montado em um selo Rosemount 1199 |
★ |
| Certificações de produtos |
|
| E8 |
Certificação ATEX à prova de chamas e poeira |
★ |
| E1(11) |
Segurança intrínseca e poeira ATEX |
★ |
| I A |
Segurança Intrínseca ATEX FISCO;somente para protocolos FOUNDATION Fieldbus ou PROFIBUS PA |
★ |
| N1 |
Certificação ATEX Tipo n e Pó |
★ |
| K8 |
ATEX à prova de chamas, segurança intrínseca, tipo n e poeira (combinação de E8, I1 e N1) |
★ |
| E4(12) |
TIIS à prova de chamas |
★ |
| E5 |
FM à prova de explosão, à prova de ignição por poeira |
★ |
| I5(13) |
FM intrinsecamente seguro e não inflamável |
★ |
| Ou seja |
FM FISCO Intrinsecamente Seguro;somente para protocolos FOUNDATION Fieldbus ou PROFIBUS PA |
★ |
| K5 |
FM à prova de explosão, à prova de ignição por poeira, intrinsecamente seguro e Divisão 2 |
★ |
| C6 |
CSA à prova de explosão, à prova de ignição por poeira, intrinsecamente seguro e Divisão 2 |
★ |
| I6(7) |
Segurança Intrínseca CSA |
★ |
| K6 |
CSA e ATEX à prova de explosão, intrinsecamente seguro e Divisão 2 (combinação de C6, E8 e I1) |
★ |
| E7 |
IECEx à prova de chamas, à prova de ignição por poeira |
★ |
| I7 |
Segurança Intrínseca IECEx |
★ |
| N7 |
Certificação IECEx Tipo n |
★ |
| K7 |
IECEx à prova de chamas, à prova de ignição por poeira, segurança intrínseca e tipo n (combinação de I7, N7 e E7) |
★ |
| E2 |
INMETRO À Prova de Chamas |
★ |
| I2 |
Segurança Intrínseca INMETRO |
★ |
| BI |
INMETRO FISCO intrinsecamente seguro;somente para protocolos FOUNDATION Fieldbus ou PROFIBUS PA |
★ |
| K2 |
INMETRO À Prova de Chamas, Segurança Intrínseca |
★ |
| E3 |
China à prova de chamas |
★ |
| I3 |
Segurança Intrínseca da China |
★ |
| N3 |
China Tipo n |
★ |
| EM |
Regulamento Técnico União Aduaneira (EAC) À prova de chamas |
★ |
| EU SOU |
Regulamento Técnico União Aduaneira (EAC) Segurança Intrínseca |
★ |
| km |
Regulamento Técnico União Aduaneira (EAC) À Prova de Chamas e Segurança Intrínseca |
★ |
| KB |
FM e CSA à prova de explosão, à prova de ignição por poeira, intrinsecamente seguro e Divisão 2 (combinação de K5 e C6) |
★ |
| KD |
FM, CSA e ATEX à prova de explosão, intrinsecamente seguro (combinação de K5, C6, I1 e E8) |
★ |
| PE(14) |
República da Coreia à prova de chamas |
★ |
| PI(15) |
Segurança Intrínseca da República da Coreia |
★ |
| CP(16) |
República da Coreia À Prova de Chamas, Segurança Intrínseca |
★ |
| Aprovações a bordo(7) |
| SBS |
Bureau Americano de Navegação |
★ |
| SBV(17) |
Bureau Veritas (BV) |
|
| SDN |
Det Norske Veritas |
|
| SLL(17) |
Registro Lloyds (LR) |
|
| Material de aparafusamento |
| L4 |
Parafusos SST austeníticos 316 |
★ |
| L5 |
ASTM A 193, parafusos de grau B7M |
★ |
| L6 |
Parafusos de liga K-500 |
★ |
| L8 |
Parafusos ASTM A 193 Classe 2, grau B8M |
★ |
| Opções de exibição e interface |
| M4(18) |
Visor LCD com LOI |
★ |
| M5 |
tela de LCD |
★ |
| Certificação de calibração |
| 4º trimestre |
Certificado de calibração |
★ |
| QP |
Certificado de calibração e selo inviolável |
★ |
| QG(19) |
Certificado de calibração e certificado de verificação GOST |
★ |
| Certificação de rastreabilidade de materiais |
| Q8 |
Certificação de rastreabilidade de materiais conforme EN 10204 3.1 |
★ |
| Certificação de qualidade para segurança(20) |
| QS |
Certificado de uso prévio de dados FMEDA |
★ |
| QT |
Segurança certificada conforme IEC 61508 com certificado da FMEDA |
★ |
| Relatórios de desempenho total do sistema do Toolkit |
| QZ |
Relatório de cálculo de desempenho do sistema de vedação |
★ |
| Conector elétrico de conduíte(6) |
| GE |
M12, conector macho de 4 pinos (eurofast) |
★ |
| GM |
Conector macho tamanho Mini, 4 pinos (minifast) |
★ |
| Botões de configuração |
| D4(20) |
Zero analógico e span |
★ |
| DZ(21) |
Ajuste zero digital |
★ |
| Proteção transitória(6)(22) |
| T1 |
Proteção transitória |
★ |
| Configuração de software(21) |
| C1 |
Configuração de software personalizada
(Para conexão com fio, consulte o Rosemount 3051Folha de dados de configuração.Para conexão sem fio, consulte Rosemount 3051 WirelessFolha de dados de configuração.)
|
★ |
| Baixa potência |
| C2 |
Saída de 0,8–3,2 Vcc com sinal digital baseado no protocolo HART (disponível somente com código de saída M) |
|
| Níveis de alarme(20) |
| C4(23) |
Níveis de alarme e saturação NAMUR, alarme alto |
★ |
| NC(23) |
Alarme NAMUR e níveis de saturação, alarme baixo |
★ |
| CR |
Níveis personalizados de alarme e sinal de saturação, alarme alto (requer C1 e Rosemount 3051Dados de configuração Folha) |
★ |
| CS |
Níveis personalizados de alarme e sinal de saturação, alarme baixo (requer C1 e Rosemount 3051Dados de configuração Folha) |
★ |
| TC |
Alarme baixo padrão Rosemount |
★ |
| Plugue de conduíte |
| FAZER |
Plugue de conduíte em aço inoxidável 316 |
★ |
| Parafuso de aterramento(6)(24) |
| V5 |
Conjunto de parafuso de aterramento externo |
★ |
| Opções de conexão de descarga do alojamento inferior |
| |
Material do anel |
Número |
Tamanho (NPT) |
| F1 |
316 SST |
1 |
¼–18 NPT |
★ |
| F2 |
316 SST |
2 |
¼–18 NPT |
★ |
| F3 |
Liga C-276 |
1 |
¼–18 NPT |
★ |
| F4 |
Liga C-276 |
2 |
¼–18 NPT |
★ |
| F7 |
316 SST |
1 |
½–14 NPT |
★ |
| F8 |
316 SST |
2 |
½–14 NPT |
★ |
| F9 |
Liga C-276 |
1 |
½–14 NPT |
★ |
| F0 |
Liga C-276 |
2 |
½–14 NPT |
★ |
| Material da junta intermediária do alojamento inferior |
| S0 |
Sem junta para carcaça inferior |
★ |
| SI(25) |
Termo-Tork®TN-9000 |
★ |
| Certificado NACE(26) |
| Q15 |
Certificado de conformidade com NACE MR0175/ISO 15156 para materiais molhados |
★ |
| Q25 |
Certificado de conformidade com NACE MR0103 para materiais molhados |
★ |
| Configuração de revisão HART(1)(requer código de saída A do protocolo HART) |
| HR5 |
Configurado para HART Revisão 5 |
★ |
| HR7 |
Configurado para HART Revisão 7 |
★ |
| Número de modelo típico: 3051L 2 A A0 D 21 AA F1 |
Bom serviço em WTL:
> Oferecemos alta qualidade, entrega rápida e preço competitivo para Mitsubishi Servo Motor e Servo Drive.
> Envie sua solicitação de cotação para obter o preço mais recente.
> Normalmente, enviaremos os itens em 1-2 semanas após receber o pagamento.
> Podemos enviar para você por UPS/DHL//EMS/Fedex.Entre em contato conosco e usaremos os métodos de sua preferência.
> Temos um estoque grande e os preços são variáveis, por isso às vezes os preços que publicamos não são precisos.
Se necessário, entre em contato conosco para preços específicos.
NOSSA MARCA PRINCIPAL:
Por favor verifique seu email!
