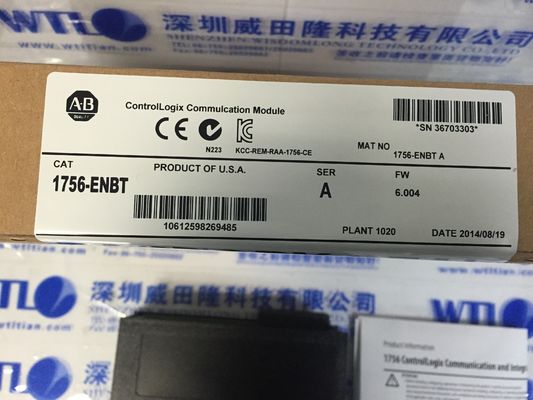

CONEXÕES do módulo 128 LOGIX da ponte de 1756-ENBT ControlLogix EtherNet/IP
Especificações para a ponte 1756-ENBT de ControlLogix EtherNet/IP
MÓDULO DA PONTE DE UMA COMUNICAÇÃO DE ETHERNET/IP
CONTROLLOGIX
10/100 de MBPS
24 VDC
3 MILIAMPÈRES
128 CONEXÕES DE LOGIX
EM 1756 - EN2T SUBSTITUÍDO
OUTROS PRODUTOS SUPERIORES
| Motor de Yasakawa, SG do motorista |
Motor HC- de Mitsubishi, HA |
| Módulos 1C- de Westinghouse, 5X- |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756- do AB, 1759 - tela táctil 2711- |
| SR. da movimentação de Mitsubishi, motor HA -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0- de Fanuc, movimentação |
Transmissor EJA- de Yokogawa |
| Transmissor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, movimentação MH |
Módulo 6ES- de Siemens, tela táctil 6AV- |
EtherNet/IP Network Configuration
Módulos de comunicação de EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 controladores
Adaptadores de EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruptores encaixados
1783-ETAP, 1783-ETAP1F, 1783-ETAP2
A backplane communication error may occur and trigger a complex sequence of events which can result in a 1756-L6X or 1756-L55 controller experiencing a major nonrecoverable fault, or cause other communications modules to assert. This anomaly can be triggered by using a 1756-ENBT module with unconnected message traffic in a system that does not include one or more of the following modules in the same chassis with the 1756-ENBT module: • 1756-EN2F • 1756-EN2T • 1756-EN2TR • 1756-EN3TR • 1756- EN2TXT • 1756-CN2/B • 1756-CN2R/B • 1756-CN2RXT • 1756-DNB/C • 1756-DNB/D • 1756-L7X • 1756-RM
Enquanto as revisões novas dos firmware do módulo 1756-ENBT são liberadas, as versões anteriores do software de RSLogix 5000 não podem ter aquelas
revisões mais novas dos firmware do módulo 1756-ENBT disponíveis na lista da seleção do dispositivo de Logix 5000. Para usar uma revisão mais nova dos firmware do
O módulo 1756-ENBT com uma versão mais velha do software de RSLogix 5000, adiciona uma revisão mais velha dos firmware 1756-ENBT ao projeto
e fechar compatível seleto como a opção fechando. Por exemplo, se usando a versão 16.00.00 do software de RSLogix 5000, selecionando uns 4,005
a revisão dos firmware com fechar compatível permitirá que um módulo 1756-ENBT da revisão 6,006 funcione.
Para o controle de I/O, a versão de software 8.02.00 de RSLogix 5000 do uso ou mais atrasado. Contudo, o módulo 1756-ENBT funciona com o 1756-ENET/B
seleção na versão 7.00.00 se a opção fechando compatível é usada.
– Para aplicações da entrada, não há nenhuma edição da compatibilidade de software
com software de RSLogix 5000.
• Software de RSLinxClassic, versão 2.30.01 ou mais atrasado
