O servo motor ASM66MC-P10 industrial fechou C.C. 5.42V do motor VEXTA de Alphastep do controle de laço

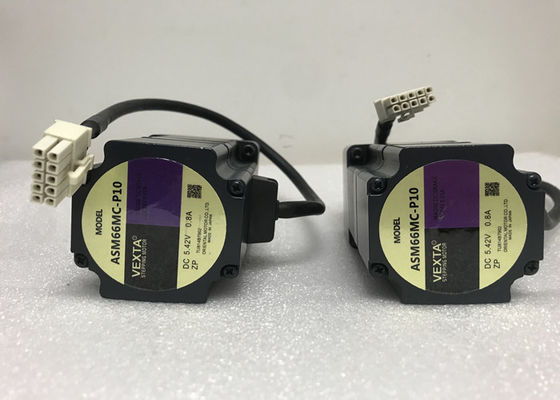

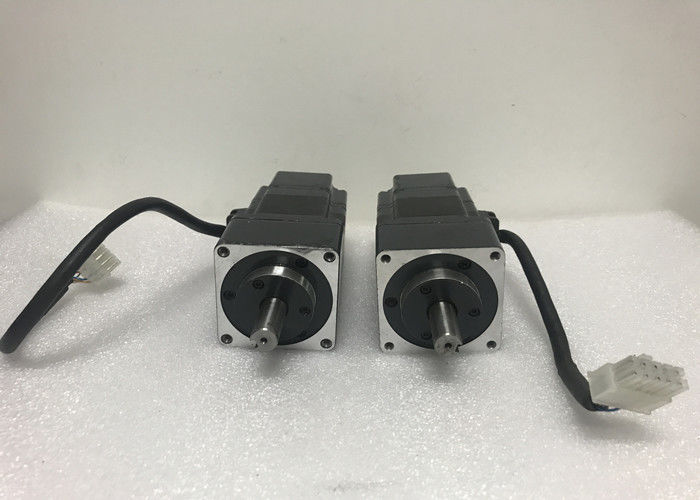

ASM66MC-P10 Servomotor Industrial Controle de Loop Fechado Motor Alphastep VEXTA DC 5.42V

Especificações do servomotor industrial ASM66MC-P10

• Tipo do motor Motor de circuito fechado
• Tamanho do quadro 2,36 polegadas quadradas.
• Proporção de engrenagem AC de entrada de potência (X:1) 10:1 Eixo/engrenagem
• Tipo TH eixo de engrenagem eletromagnético único
• Resolução equipada com travões (Configuração de resolução: 1000 P/R) 0,036 °/Pulso
• Inercia do rotor (oz-in2) 3,1 oz-in2 Conforme à RoHS Nenhuma segurança
• Normas UL CSA EN CE CE Marcação Directivas de Baixa Tensão Directivas EMC Classe de Isolamento Classe B (266oF [130oC]),
• UL/CSA: Reconhecido como classe A 221oF (105oC)
• Resistência de isolamento mínima de 100 MΩ quando medida por um megger de 500 VDC entre os enrolamentos do quadro e os enrolamentos do travão eletromagnético do quadro.Resistência dielétrica Suficiente para suportar durante um minuto:: Enrolamentos de estrutura de 1,5 kV 50 ou 60 Hz,
• Enrolamentos de travagem de estrutura electromagnética 1,0 kV 50 ou 60 Hz
• Humidade ambiente igual ou inferior a 85% (não condensada)
• Ambiente de funcionamento Não há gases corrosivos, poeira, água ou óleo.

Sistemas de motores passo a passo de ciclo fechado AlphaStep

Os sistemas de controlo de circuito fechado AlphaStep da Oriental Motor realizam operações de posicionamento precisas com facilidade.O AlphaStep possui um sistema de controlo único que combina os benefícios do "controle de circuito aberto" e "controle de circuito fechado".

Com o sistema de controlo AlphaStep, a posição do motor é sempre monitorizada e, em seguida, o condutor muda automaticamente entre os dois tipos de controlo consoante a situação.Em circunstâncias normais, o funcionamento do motor é monitorado e o controle é aplicado usando um circuito aberto como um motor passo padrãoSe ocorrer um erro entre o comando e a posição do motor devido a uma carga ou similar, o sistema muda imediatamente para o controlo de circuito fechado como um servomotor.Isso corrige a posição e velocidade mantendo a operação desejadaA combinação destes dois métodos de controlo garante uma elevada fiabilidade e desempenho.

Para expandir as aplicações dos motores passo a passo, a Oriental Motor oferece muitas séries de produtos diferentes projetadas com diferentes especificações de potência e várias funções.Uma ampla gama de variações estão disponíveis dentro de cada série, uma vez que os produtos existem em muitos tamanhos de armação e opções pré-montadas, tais como tipos de travões eletromagnéticos, tipos de engrenagens ou produtos de atuadores lineares e rotativos.

Características

• Operação a baixa velocidade a baixos níveis de vibração A série AS consegue uma operação suave e a baixa velocidade com vibrações extremamente baixas, graças ao seu motor de micro-passo,que permite pisar em ângulos muito pequenos.
• Função de alarme integrada - Sempre que se deparar com uma carga que exceda muito a capacidade nominal do motor ou quando o eixo de saída do motor estiver confinado durante o funcionamento, o condutor emitirá um alarme de aviso.Em aplicações de viagem vertical, o travão eletromagnético pode ser activado na detecção deste alarme para evitar a queda de uma secção em movimento e da obra.
• Filtro de velocidade pré-definido - A constante de tempo do filtro que determina a resposta do motor pode ser definida em 16 incrementos.
• Corrente de funcionamento pré-estabelecida - O nível de corrente do motor durante o funcionamento pode ser definido entre 6 e 100% (máximo) em 16 incrementos.
• Resolução pré-definida - Os níveis de resolução do motor podem ser definidos em quatro incrementos: 0,72°/pulso, 0,36°/pulso, 0,072°/pulso e 0,036°/pulso.

Tipo padrão da série AS

AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
