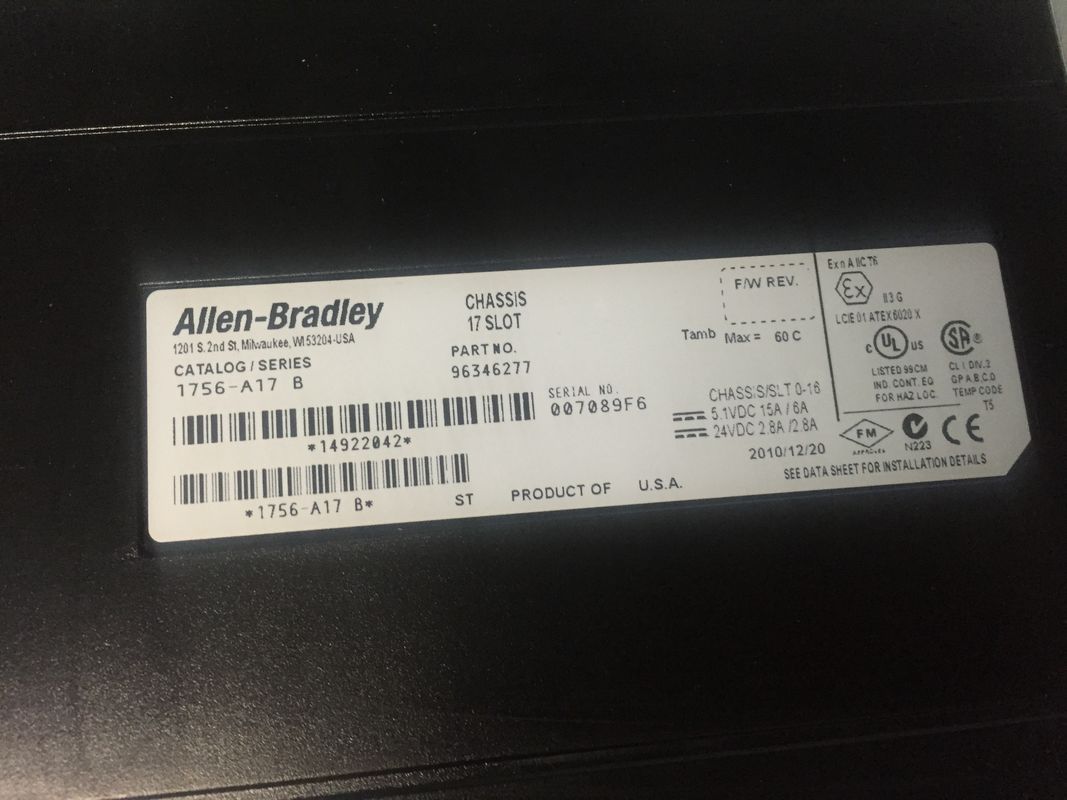

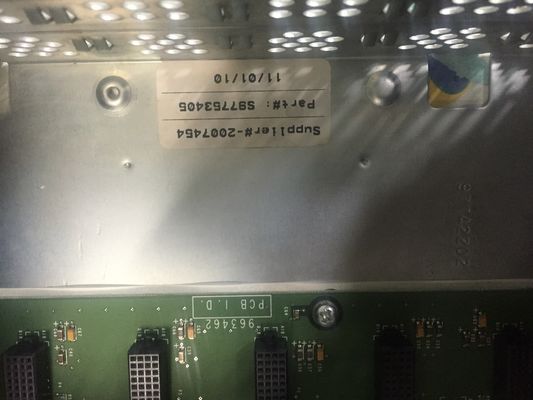

AB 2,8 A/2.8 um módulo 1756-A17 do chassi da série de ControlLogix

AB 2,8 A/2,8 A ControlLogix módulo de chassi 1756-A17

Especificações para módulo de rack da série ControlLogix 1756-A17

• Fabricante Rockwell Automation
  Marca AB
  Temperatura operacional, Série C -25…+60 °C (-13…+140 °F)
  Temperatura operacional, Série B 0°C a +60°C (+32°F a +140°F)
  Número de guias de montagem Dez (10)
  Orientação Horizontal
  Corrente do painel traseiro @ 24VDC 2,8 A/2,8 A
  Corrente do painel traseiro @ 5,1VDC 15 A/6 A
  Corrente do painel traseiro @ 3,3VDC 4A/4A
  Corrente do painel traseiro @ 1,2VDC 1,5 A
  Nº de slots Dezessete (17) slots
  Temperatura de armazenamento -40°C a +85°C (-40°F a +185°F)
  Umidade Relativa 5 a 95% (sem condensação)
  Número da peça/nº de catálogo 1756-A17
  Série ControlLogix
  Tipo de Módulo Chassis
  Montagem em painel
  Tamanho do fio Aterramento funcional - fio de cobre sólido ou trançado de 8,3 mm2 (8 AWG) classificado a 90 °C (194 °F) ou superior Aterramento de proteção - fio de cobre trançado ou sólido de 2,1 mm2 (14 AWG) classificado a 90 °C ( 194 °F) ou superior
  Espaços 17
  Dissipação de energia (máx.) 6 Watts
  Dimensões 30 x 36 x 8 polegadas
  Peso 4,8 libras (2,2 kg)
  Caixa Aberta
  Corrente do painel traseiro (5 Volts CC) 10 amps
  Corrente do painel traseiro (24 Volts CC) 2,8 Amps
  UPC 10612598129291

OUTROS PRODUTOS SUPERIORES

Sobre o módulo de rack da série ControlLogix 1756-A17

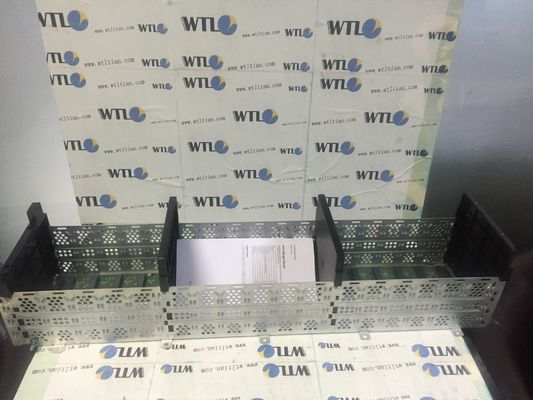

O AB 1756-A17 é um componente ControlLogix.Este é um rack de 17 slots usado para montar módulos ControlLogix, incluindo processadores, módulos de E/S, módulos especiais e módulos de parceiros abrangentes.

O 1756-A17 fornece alojamento de módulo incluindo a conexão de backplane necessária para permitir a conexão de módulo interno e distribuição de energia de barramento por meio de circuitos eletrônicos integrados e slots de montagem fornecidos ao chassi.Tem um consumo de energia de 1,5 A @ 1,2VDC;4A/4A a 3,3 VCC;15 A/6 A a 15 A/6 A e 2,8 A/2,8 A a 24VCC.

O 1756-A17 suporta apenas montagem horizontal e requer um tamanho mínimo de gabinete ou espaço disponível de 76,2 x 91,4 x 20,3 cm (30 x 36 x 8 pol.).As 10 guias de montagem fornecidas permitem a montagem direta do painel no subpainel do gabinete para uma instalação rápida e conveniente.Este chassi pesa 2,20 kg (4,8 lb).

Ao montar o rack 1756-A17 com rack ControlLogix próximo, os requisitos de espaço específicos são 10,2 cm (4,0 pol.) mais a largura da fonte de alimentação (lado esquerdo), 7,7 cm (3,0 pol.) mais a largura da fonte de alimentação (lado direito lateral), folga superior de 15,3 cm (6,0 pol.) e folga inferior de 5,1 cm (2,0 pol.).

O 1756-A17 está disponível em 3 revisões de chassis, especificamente, séries A, B e C. A Série C oferece especificamente diretrizes de slot aprimoradas, ventilação, guias de montagem mais resistentes, orifícios extras para guias de montagem e parafuso de aterramento adicional para terminação no aterramento do painel.

O chassi padrão 1756-A17 inclui recursos inerentes de registro de data e hora para aplicativos SOE.O backplane do chassi distribui energia para cada um dos módulos dentro do chassi, fornecendo um caminho de comunicação de alta velocidade entre os módulos.Requer um IFM de fiação cód. cat. 1492 ou um RTB para conectar toda a fiação do lado do campo.O chassi padrão 1756-A17 oferece fácil manutenção com o recurso RIUP.Para evitar erros de substituição, também oferece codificação eletrônica.Em caso de falha de qualquer sistema ou lado do campo, seu recurso de diagnóstico abrangente ajuda a identificar a falha.É compacto, econômico e facilmente compatível com itens como o operador PanelView.
