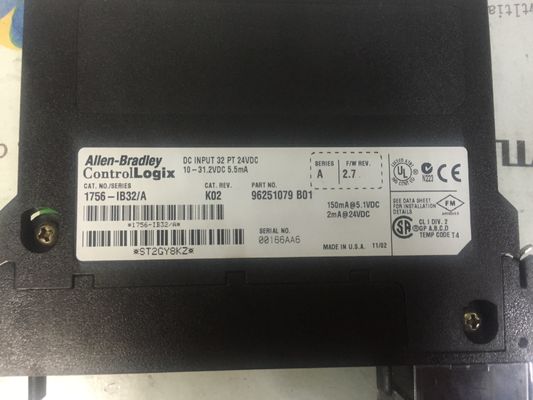

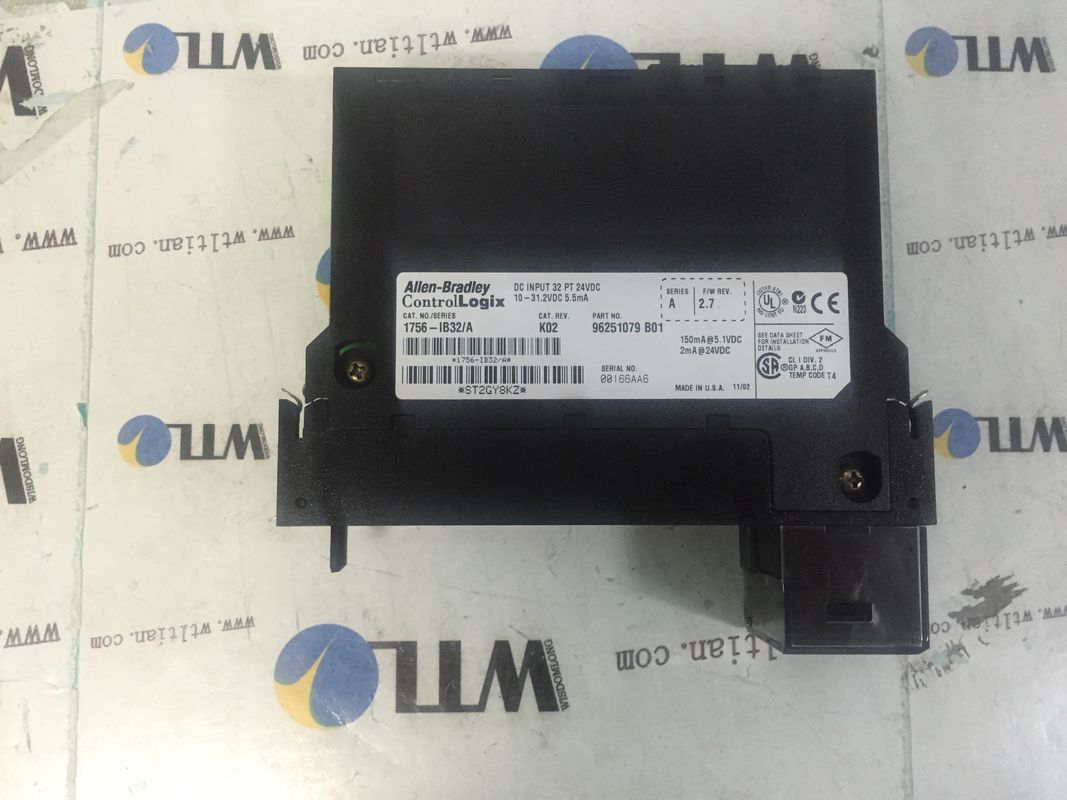

Módulo de E/S digital AB ControlLogix Entradas 32 1756-IB32

Módulo de E/S digital AB ControlLogix Entradas 32 1756-IB32

Especificações para módulos de E/S digitais Entradas 32 1756-IB32

Fabricante Rockwell Automation
Marca AB
Número da peça/nº de catálogo 1756-IB32
Série ControlLogix
Entradas 32
Tipo de módulo Módulo de entrada CC digital
Nº de entradas Trinta e duas (32) entradas
Tensão de entrada 12-24 Volts DC Dissipador
Faixa de Tensão Operacional 10-31,2 Volts DC
Módulo de Codificação Eletrônica
Tempo de atraso de entrada 2 milissegundos mais o tempo de filtro selecionado
Corrente operacional máxima 5,5 miliamperes
Corrente operacional mínima 2 miliamperes a 10 Volts CC
Corrente máxima de entrada, estado desligado 1,5 miliamperes
Tempo de atraso de entrada, OFF para ON Atraso de hardware: 380 µs máx + tempo de filtro
Tempo de atraso de entrada, ON para OFF Atraso de hardware: 420 µs máx + tempo de filtro
Backplane atual em 5 volts 120 miliamperes
Dissipação de energia (máx.) 6,2 W a 60 °C (140 °F)
Backplane atual em 24 volts 2 miliampères
Corrente do painel traseiro em 5,1 Volts 100 miliampères
Dissipação Térmica 21,1 BTU/hr @ 60 °C (140 °F)
UPC 10612598171306
Blocos terminais removíveis 1756-TBCH 1756-TBSH

OUTROS PRODUTOS SUPERIORES

Sobre as entradas do módulo de E/S digital 32 1756-IB32

O AB 1756-IB32 é um módulo de E/S digital ControlLogix.Parte do sistema ControlLogix, este módulo de entrada possui 32 entradas disponíveis em 2 grupos, com 16 pontos em cada grupo.Ele é montado em um rack ControlLogix usando o alojamento do bloco terminal removível necessário, ou RTB, como o AB 1756-TBCH ou 1756-TBS6H.Este módulo ocupa um único slot do Chassi ControlLogix e é fornecido com um tipo de gabinete aberto.O módulo 1756-IB32 tem uma faixa de tensão operacional de 10 a 31,2 Volts CC e uma tensão de entrada nominal de 24 Volts CC.Ele tem uma categoria de tensão de dissipador de 12/24 Volts DC, um consumo de corrente de 120 mA a 5,1 Volts e 2 mA a 24 Volts e uma classificação de potência total do backplane de 0,66 W. A dissipação máxima de energia é de 6,2 W a 60 graus Celsius , enquanto a dissipação térmica é de 21,1 BTU/hora, também a 60 graus Celsius.

O módulo de E/S digital AB 1756-IB32 ControlLogix também possui uma classificação de corrente de irrupção máxima de 250 mA, que cai para menos de 37% em 22 milissegundos sem ativação.Em estado desligado, sua corrente máxima é de 2,27 mA e sua tensão máxima é de 5 Volts.O tempo de atraso de entrada para os processos liga/desliga e liga/desliga é diferente.Para o processo liga/desliga, há um atraso de hardware de até 380 microssegundos mais um tempo de filtro configurável pelo usuário de 0, 1 ou 2 milissegundos.O tempo de atraso liga/desliga inclui o tempo de atraso do hardware de até 420 microssegundos mais o tempo de filtro configurável pelo usuário de 0, 1, 2, 9 ou 18 milissegundos.

O AB 1756-IB32 é um módulo de entrada discreta de alta densidade que pertence à família de produtos ControlLogix de controladores de automação programáveis ​​(PAC).Este módulo possui trinta e dois (32) canais de entrada, agrupados em dois (2) com dezesseis (16) canais cada grupo.

Ele pode ser instalado em um rack de E/S local ou em um chassi de E/S distribuída ou em um sistema de controle distribuído ou autônomo (DCS), como o Plant PAx da AB.Uma vez que este módulo é inserido através da configuração de Hardware, os parâmetros do módulo são acessíveis, como as propriedades gerais do módulo com parâmetros importantes de codificação compatível e atribuição de slot.Este módulo também tem um Intervalo de pacote de solicitação (RPI) configurável, Inibição do módulo, Reação à falha de comunicação e Conexão programada sobre ControlNet.Cada canal deste módulo possui configurações de filtro configuráveis ​​para permitir o ajuste fino do tempo de reação do módulo aos sinais.Este ajuste é útil em aplicações onde sinais discretos são erráticos e expostos a ruído.Esse recurso ajuda a evitar leituras negativas falsas positivas.

Este módulo também é fornecido com a capacidade de autodiagnóstico por meio das informações do módulo, onde o status de diagnóstico do módulo pode ser monitorado, como falha secundária e grave.Ele também pode detectar o status do backplane ControlLogix onde o módulo está conectado.

Este módulo é enviado com um bloco terminal removível (RTB).Este RTB permite a substituição modular de um módulo defeituoso e facilita a fiação dos sinais.Os RTB compatíveis para este módulo são 1756-TBCH 1756-TBS6H ou um RTB de 36 terminais.
