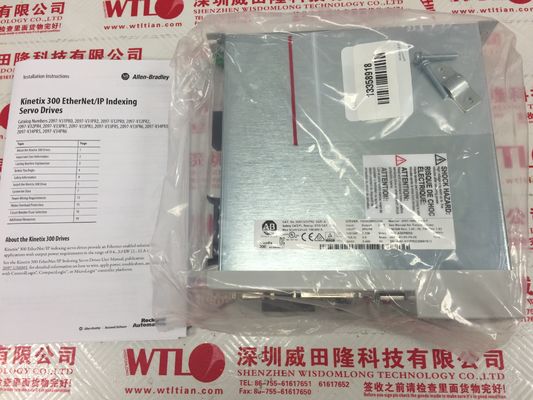

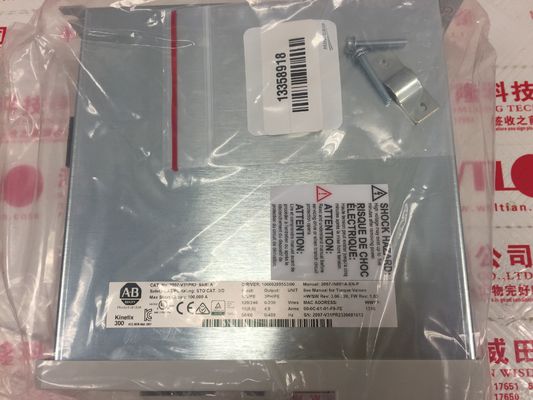

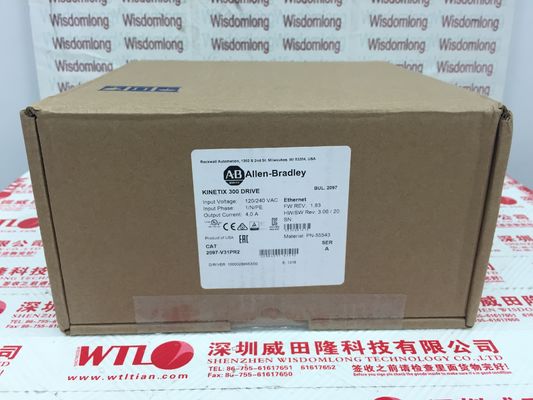

2097-V31PR2 Kinetix 300 ethernet I/P que posicionam a movimentação servo AB

2097-V31PR2 Kinetix 300 Ethernet I/P Indexing Servo Drive AB

Descrição do servo-acionamento de indexação I/P da Kinetix 300 Ethernet

O 2097-V31PR2 é parte do Kinetix 300 Ethernet I / P Indexing Servo Drive da AB. Este drive tem uma tensão de entrada de 120 / 240 VAC, 1-Fase, 50-60 Hz com uma corrente de saída contínua de 4.0 AmperiosEsta unidade suporta o dobrador de tensão (modo dobrador de 120 VAC) e a funcionalidade de segurança Safe-Torque Off (STO).Esta unidade tem uma (1) interface de comunicação Ethernet para implementar o movimento através de Ethernet I / P.

Especificações técnicas do servo-acionamento de indexação de entrada/saída 2097-V31PR2 do Kinetix 300 Ethernet
Fabricante Rockwell Automation
Marca AB
Fabricante: AB
Família de produtos: Kinetix 300
Descrição do produto: Servoacionamento digital
Número da peça/número do catálogo: 2097-V31PR2
Voltagem de entrada: 120 / 240 Vrms, 1 fase
Frequência de entrada: 50-60 Hz
Voltagem de saída: 0...240V rms, 3 fases
Frequência de saída: 50-60 Hz
Corrente de saída, contínua (rms): 4,0 Ampere
Corrente de saída, contínua (0-pk): 5,7 Ampere
Frequência de saída: 0-400 Hz
Voltagem de entrada 120/240 volts (uma fase)
Corrente máxima de curto-circuito: 100 000 Ampere
Peso: 1,5 kg
Dimensões 9,37 x 7,29 x 2,70 polegadas (238 x 185 x 69,0 mm)
Temperatura de funcionamento 32-104 F (0-40 C)
Filtro de linha AC integrado n.o
Modo de duplicação de 120 V Sim
Desligamento de torque seguro Sim
Valor do binário 4,5 lb*in (0,5 N*m)
Dissipação de energia 39 watts
Corrente de saída contínua (0-pico) 5,7 Ampères
Voltagem de accionamento 120 volts (uma fase, duplicador de tensão);120/240 volts (uma fase)
Número da parte/número do catálogo 2097-V31PR2
Potência de saída: 0,80 kW
Supervoltagem do autocarro: 430 VDC
Filtro de linha AC: Nenhum

Outros produtos superiores

Cerca de 2097-V31PR2 Kinetix 300 Ethernet I / P Servo Drive de indexação

O 2097-V31PR2 é um servo drive Kinetix 300 Ethernet I/P Indexing da AB. Este drive é usado para interagir com servomotores para implementar controle de movimento linear e rotativo.Suporta a implementação de movimento através de Ethernet I / P e é capaz de indexar funçõesEsta unidade tem uma tensão de alimentação de entrada de 120/240 VAC, 1-fase, 50-60 Hz com uma corrente de saída contínua de 5,7 Ampere.O 2097-V31PR2 é fornecido com Doze (12) entradas que são configuráveis para aceitar sinais externos de interruptores de limite de viagemOs parâmetros de entrada configuráveis incluem abortar e iniciar Homing, abortar e iniciar Índice, redefinição de falhas, sensor de lar e seleção de índice. ,

Estas entradas são organizadas em três (3) grupos com quatro (4) entradas por grupo. Cada grupo é fornecido com um comum dedicado, como ACOM, BCOM e CCOM.O 2097-V31PR2 pode ser integrado com controladores CompactLogix e ControlLogix que suportam essas funçõesA interface Ethernet da unidade suporta uma taxa de transmissão de 10/100 Mbps a uma distância máxima de 100 m por segmento Ethernet I/P.O 2097-V31PR2 também suporta a funcionalidade Safe-Torque Off (STO) com fio fixo, certificada para utilização em aplicações de segurança até e incluindo o nível de desempenho d (PLd) da categoria de segurança 3 da norma ISO 13849-1.A função STO é habilitada através do conector Safe-Torque Off (STO) montado no painel frontal do accionador.

O 2097-V31PR2 Kinetix 300 Ethernet / IP Indexing Servo Drive é um servo drive de fase única e econômico da AB com capacidade EtherNet, usado para controle de servomotores industriais.Tem um intervalo de tensão de entrada selecionável de 70 a 132 V e 80 a 264 V (singola fase) com tensão nominal de 120 V (modo Doblador) e 240 V a uma frequência de entrada de 48 a 62 HzO 2097-V31PR2 também tem uma corrente de entrada selecionável de 15A (nom) a 120V e 8,6A a 240Vm com uma onda de 1,15A e 1,1A a 120V e 240V. Ele tem uma tensão de controle de backup de 20 a 26V DC,com uma corrente de reserva de 500 mAEle tem uma corrente de saída de 2A, que chega a 6A, e tem uma potência de saída de 0,4KW a 240V AC.O 2097-V31PR2 é construído com um shunt interno, com 390-375V DC shunt ON / OFF tensão e oferece proteção contra sobrevoltagem de 430V DC com limite de curto-circuito simétrico de 100.000 ARMS.um módulo de memória, um programador de módulo de memória, e um resistor de shunt externo passivo de 40 Ohms, 3.8KW.

O acionamento é fundido com o fusível KTK-R-20 Bussman de 120 V AC, 20 A, e oferece proteção contra curto-circuito usando o disjuntor de 120 V AC (1492-SP1D200),e o disjuntor de 120 V AC com classificação completa (140M-F8E-C20)Utiliza também o contactor de 120 V e 240 V AC e requer um transformador externo de 750 V, 460 V AC com uma potência de saída de 20 a 240 V AC.O 2097-V31PR2 tem um intervalo de temperatura operacional de 0 a 40 ° C (32 a 104 °. F) a uma faixa de umidade relativa não condensante de 5 a 95% e tem uma altura máxima de instalação de 1500 m (4921 pés) sem de-rating..0 mm (9,3 polegadas x 7,29 polegadas x 2,68 polegadas).
