Sobre GE Fanuc IC693CPU363

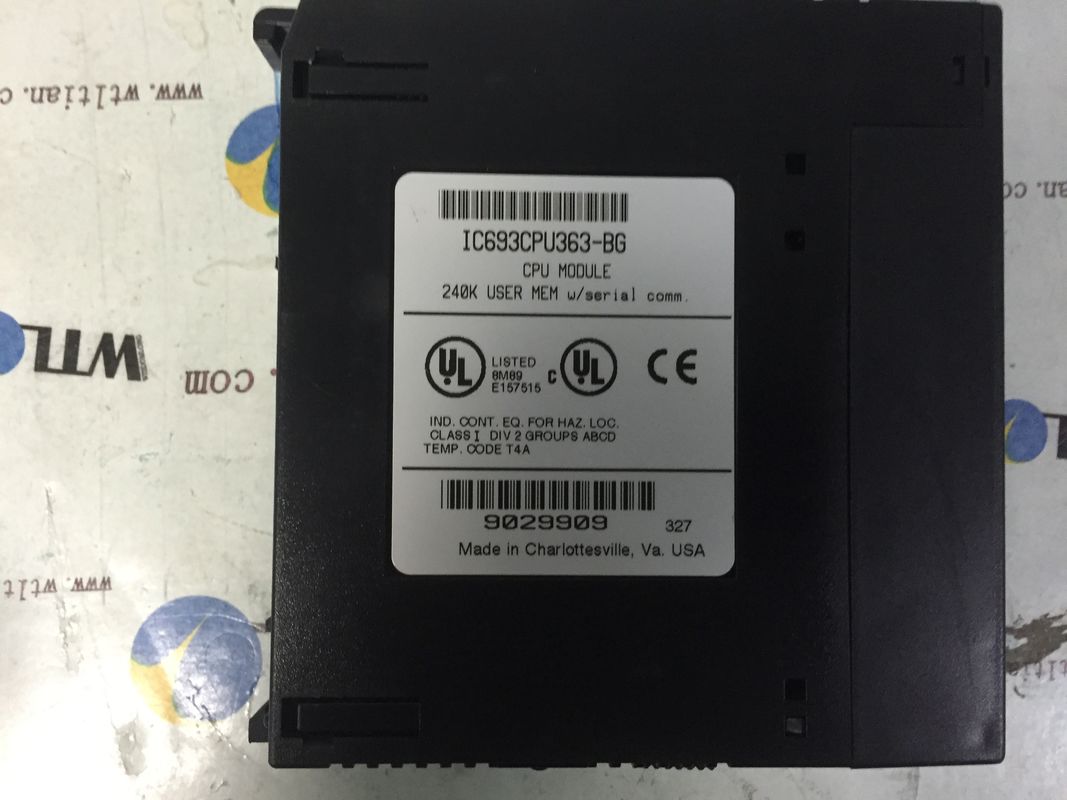

O IC693CPU363 é fabricado por GE Fanuc. Este módulo é um controlador da série 90-30 dos controladores programáveis da lógica (PLC). Este controlador é responsável para executar o programa de usuário armazenado dentro de sua memória do usuário assim como controlou trocas de uma comunicação entre dispositivos compatíveis tais como estações de trabalho de programação, a relação de máquina humana (HMI), controle e por aquisição de dados supervisórios (SCADA), bancos de dados e outros hardware e dispositivos do ó partido.

O IC693CPU363 caracteriza um processador 80386EX com velocidade de relógio de 25 megahertz e taxa de varredura típica de 0,22 Senhoras por 1K da lógica para contatos booleanos. A memória encaixada de quantidades deste controlador a 240KB que é dividido internamente para acomodar registros diferentes e funções internas. Tiver duas (2) portas de série, um (1) porto que tem uma relação física do RJ45 quando o outro porto que tem um conector secundário-d de 15 pinos, suportando padrões de uma comunicação RS232 e RS485. Igualmente tem um porto RS485 terciário que seja situado na fonte de alimentação. Todos estes portos permitem a transferência, transferência de arquivo pela rede do programa de usuário, executam a comissão de tarefas e se ajustar do programa. Estes portos operam-se independentemente e podem-se ser configurados para que a operação simultânea acomode outras funções de intercâmbio de dados tais como uma comunicação com os componentes do visualização. Outros protocolos de comunicação suportados pelo IC693CPU363 são os ethernet, PLF, Profibus, GBC, GCM, módulos da opção de GCM+.

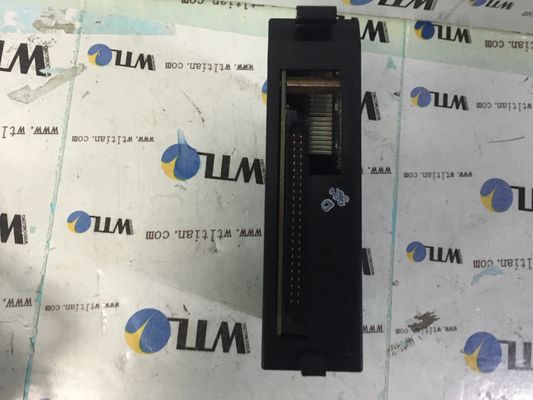

O IC693CPU363 é um único módulo do entalhe. É capaz de segurar até oito (8) placas de base, incluindo a placa de base local a que o IC693CPU363 é instalado. Até sete (7) remotos ou o I/O distribuído são apoiados pelo IC693CPU363.

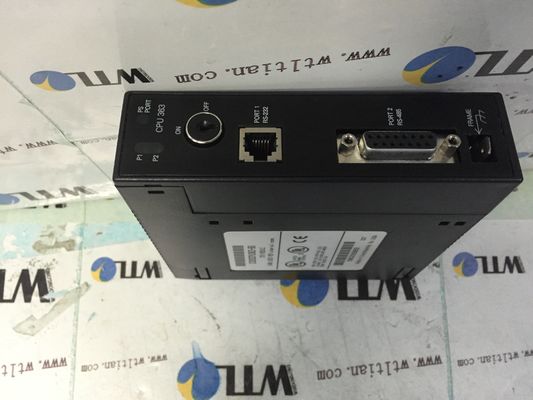

Três portas de série incorporados estão disponíveis no módulo do processador central IC693CPU363. A porta de série que é acessível através do conector da fonte de alimentação apoia ambos os protocolos do escravo de SNP/SNPX. Esta porta de série tem um D-tipo conector fêmea de 15 pinos que possa ser alcançado abrindo a porta articulada na parte dianteira direita da fonte de alimentação. Esta porta de série pode ser usada conectando a um PC que esteja correndo o software de programação ou um programador à mão de GE Fanuc. Portas de série 1 e 2 para apoiar protocolos o mestre de SNP/SNPX/escravo e do escravo de RTU. Os módulos de comunicação opcional dos ethernet e do Profibus estão disponíveis e podem ser usados com o módulo do processador central IC693CPU363. O módulo IC693CPU363 apoia a característica periódica da sub-rotina. Além do que o usuário RAM, o módulo do processador central IC693CPU363 igualmente apoia a memória Flash que é usada armazenando os firmware do processador central. Com liberação 9,0 dos firmware, o módulo igualmente apoia a matemática da vírgula flutuante.
