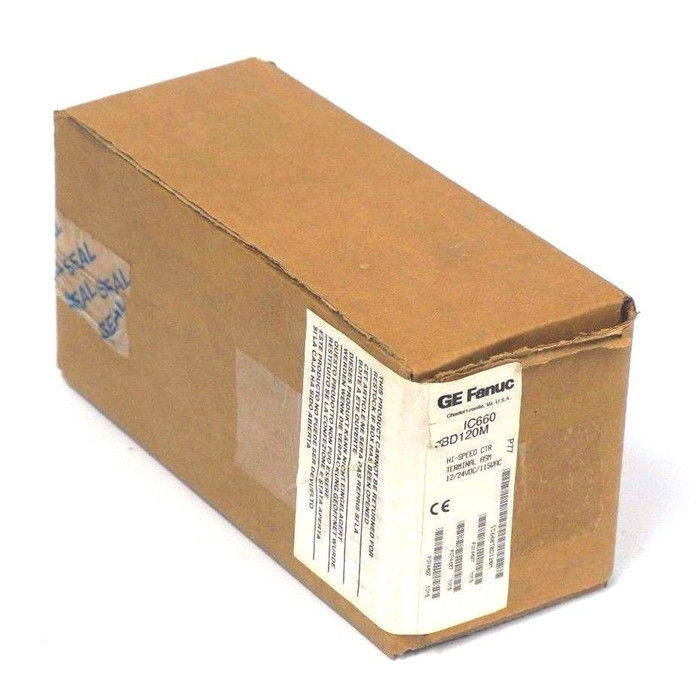

Ampères do milli dos ampères do milli de GE IC660TBD120 60 um máximo típico de 250 1,8 quilogramas

Ampères do milli dos ampères do milli de GE IC660TBD120 60 um máximo típico de 250 1,8 quilogramas

Informações sobre o produto GE IC660TBD120:

O conjunto IC660TBD120 terminal é parte da série do I/O do gênio e é projetado por GE Fanuc. O conjunto terminal tem uma escala da tensão de funcionamento de 93 a 132 volts de C.A. e uma escala de frequência de 47 a 63 Hertz. Além do que o esse, a ondinha do terminal é máximo de 10% e pode igualmente ser conectada às fontes de energia da C.C. com as escalas de funcionamento de 10 a 30 volts.

A exigência da operação da C.A. inclui 60 miliampères de atual típico e 250 miliampères da corrente máxima. Além do que isso, a fonte de energia da C.C. precisa uma escala atual de 200 a 300 miliampères. O conjunto IC660TBD120 terminal caracteriza o contador de alta velocidade em blocos e tem uma estadia da saída de 1 ciclo para a operação da C.A. e uma estadia da saída de 10 milissegundos em 12 volts ou de 75 milissegundos em 24 volts para a operação da C.C.

O conjunto IC660TBD120 terminal é usado para aplicações tais como o transporte de materiais, o controle controle de processos, de movimento, o medidor de fluxo da turbina, e as aplicações da medida da velocidade. O bloco contrário caracterizado é completamente configurável e é compatível com uma variedade de componentes do PLC. O conjunto IC660TBD120 terminal tem uma taxa da contagem que inclua 200 quilohertz quando um limador de alta frequência está selecionado e 40 Hertz quando um filtro de baixa frequência está usado|

O conjunto terminal tem uma queda de tensão da saída de 2 volts em um inrush padrão e de 0,25 volts em uma avaliação atual de 0,5 ampères. O terminal tem uma corrente máxima do inrush de 3 ampères pela saída e um ponto inicial máximo da sobrecarga do circuito de 4 ampères. A corrente de saída de estado estacionário do bloco máximo é 2 ampères

Conexões potências de saída as saídas do bloco quatro:
(O1 com O4) exija um 5VDC à fonte 30VDC. Se os sinais do lógica-nível são necessários para as saídas e sua carga total não será mais do que 200mA, a saída do +5V do bloco pode ser usada como a fonte de energia.
Potência de saída pode igualmente vir da mesma fonte da C.C. usada para o poder do bloco, ou de uma fonte de energia separada da C.C. VL+ de conexão

Se nenhuma saída do bloco (O1 com O4) será usada, ligação em ponte a saída do +5V do bloco a VL+.

Se VL+ não é conectado, o bloco gerará mensagens falhadas falsas do interruptor. Potência de saída do terminal de +5V para usar a saída como a fonte potência de saída, ligação em ponte do +5VDC do bloco o terminal de saída de +5 volts a VL+.

Veja a ilustração para a alimentação CA com backup da C.C. Potência de saída da fonte de energia se as saídas serão postas pela mesma fonte da C.C. usada para o poder do bloco, ligação em ponte VL+ do bloco da C.C. a DC+.

Potência de saída de uma fonte separada da C.C. se potência de saída virá de uma fonte externo separada da C.C. (não a mesma fonte de alimentação usada para o poder do bloco), instalará a fonte externo através dos terminais de VL+ e de C.C.
