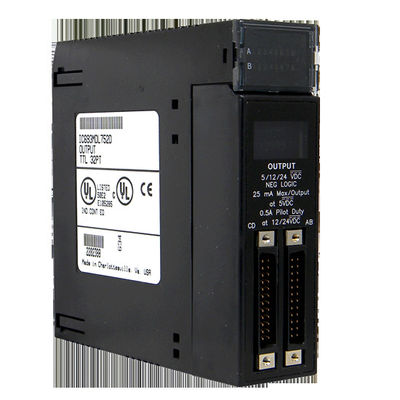

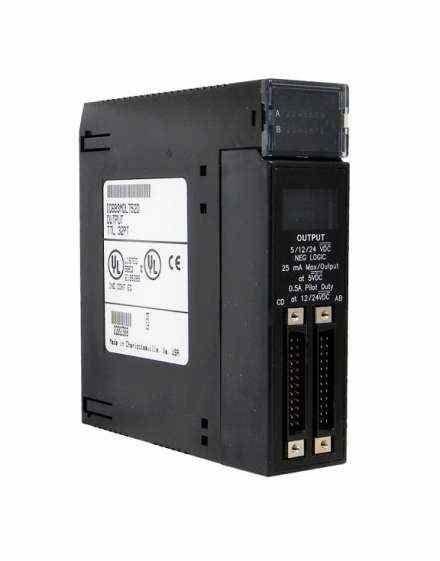

MÓDULO DE SAÍDA DE GE IC693MDL752 LÓGICA NEGATIVA DE 32 PONTOS 5/12/24 DE VDC

MÓDULO DE SAÍDA DE GE IC693MDL752 LÓGICA NEGATIVA DE 32 PONTOS 5/12/24 DE VDC

Informações sobre o produto GE IC693MDL752:

O IC693MDL752 é um módulo de saída discreto do duplo-modo da família de produto programável do controlador da lógica da série 90-30 (PLC). Esta família de produto é fabricada anteriormente por GE Fanuc contudo, adquirido recentemente por Emerson Automation. Este módulo apoia um modo de 12/24 de VDC e um modo de 5VDC TTL, módulo de saída da lógica negativa. Caracteriza trinta e duas (32) saídas do ponto nos grupos de quatro (4) com cada grupo que tem oito (8) canais de saída cada um.

Segundo o modo de funcionamento do módulo, a corrente de saída pelo ponto varia. Especificamente, com um modo de 12/24 de VDC, a avaliação atual da saída do módulo tiver 0,5 ampères pelo ponto, 4 ampères pelo grupo, e 3 ampères máxima pelo pino comum quando quando configurada para operar-se no modo de TTL, cada canal de saída tem uma avaliação da corrente de saída de 0,25 miliampères. Similarmente, a tensão da saída varia segundo o modo selecionado. Em um modo de 12/24 de VDC, a escala da tensão da saída é 10,2 - 28,8 VDC com uma saída nominal de 24 VDC. Para o modo de TTL, a escala da tensão da saída é 4,75 VDC - 5,25 VDC com uma tensão nominal da saída de 5 VDC.

Os grupos de cada saída são independentemente configuráveis operar-se em 12/24 de modo do VDC ou do TTL que fornece a flexibilidade operacional. Este módulo avaliou um isolamento de 1500 volts entre o lado do campo e o lado da lógica e de 250 volts entre grupos. Dois (2) métodos são recomendados ao prender dispositivos de saída a este módulo particularmente, o método direto com o uso de IC693CBL327 e os cabos pre-prendidos IC693CBL328 onde uma extremidade é um conector pre-montado quando a outra extremidade do cabo for ligações de voo. Um outro método apoiado é o método de TBQC que utiliza um bloco de terminais rapidamente para conectar.

O IC693MDL752 é uns 5 a 24 volts que a C.C. avaliou o módulo de saída da lógica negativa de TTL para a série 90-30 PLCs de GE Fanuc. O módulo de saída da lógica IC693MDL752 negativa fornece 32 saídas discretas arranjadas em 4 grupos que são isolados de se. Cada grupo de 4 saídas tem sua própria terra comum. As saídas no módulo estão afundando o tipo saídas ou as saídas da lógica negativa para que no estado corresponde a um baixo estado de saída ativo. O módulo de saída da lógica IC693MDL752 negativa tem 2 modos de funcionamento. No modo de TTL, as saídas do módulo podem comutar cargas através de 5 volts de tensão de C.C. e podem afundar uma corrente de pico de 25 miliampères pelo ponto. No 12/24 de volt do modo da C.C., as saídas do módulo podem comutar volts da C.C. das cargas mais de 12 a 24 e podem afundar uma corrente de pico de 0,5 ampères pelo ponto.

Cada grupo de saídas no módulo de saída da lógica IC693MDL752 negativa pode ser usado no modo de funcionamento que é exigido para toda a aplicação particular. Ao usar grupos diferentes em modos de funcionamento diferentes, os efeitos do ruído elétrico devem ser considerados. Se integrado levanta o resistor é fornecido para cada ponto da saída. O isolamento da placa traseira entre o lado da lógica e o lado do campo é fornecido através dos acopladores óticos. Os indicadores do diodo emissor de luz no módulo de saída da lógica IC693MDL752 negativa para fornecer atualizações de estado para os pontos da saída. O módulo de saída da lógica IC693MDL752 negativa usa 32 bocados de dados de saída discretos.

As conexões do módulo de saída da lógica IC693MDL752 negativa aos circuitos de saída são feitas através de 2 24 conectores de pino masculinos que são montados sobre a face frontal do módulo do I/O. As avaliações máximas da saída atual no modo de TTL e no 12/24 de volt do modo são 25 miliampères e 0,5 ampères pelo ponto, respectivamente.

Especificações:

Detalhes de IC693MDL752:

Nosso tipo:
