O MÓDULO DE SAÍDA DE GE IC693MDL931 ISOLOU O PONTO N.C. DO AMPÈRE 8 DA SAÍDA 8 DO RELÉ E O FORMULÁRIO C 5-30 VDC DE SAÍDA 5-250 VAC DE SAÍDA

O MÓDULO DE SAÍDA DE GE IC693MDL931 ISOLOU O PONTO N.C. DO AMPÈRE 8 DA SAÍDA 8 DO RELÉ E O FORMULÁRIO C 5-30 VDC DE SAÍDA 5-250 VAC DE SAÍDA

Informações sobre o produto GE IC693MDL931:

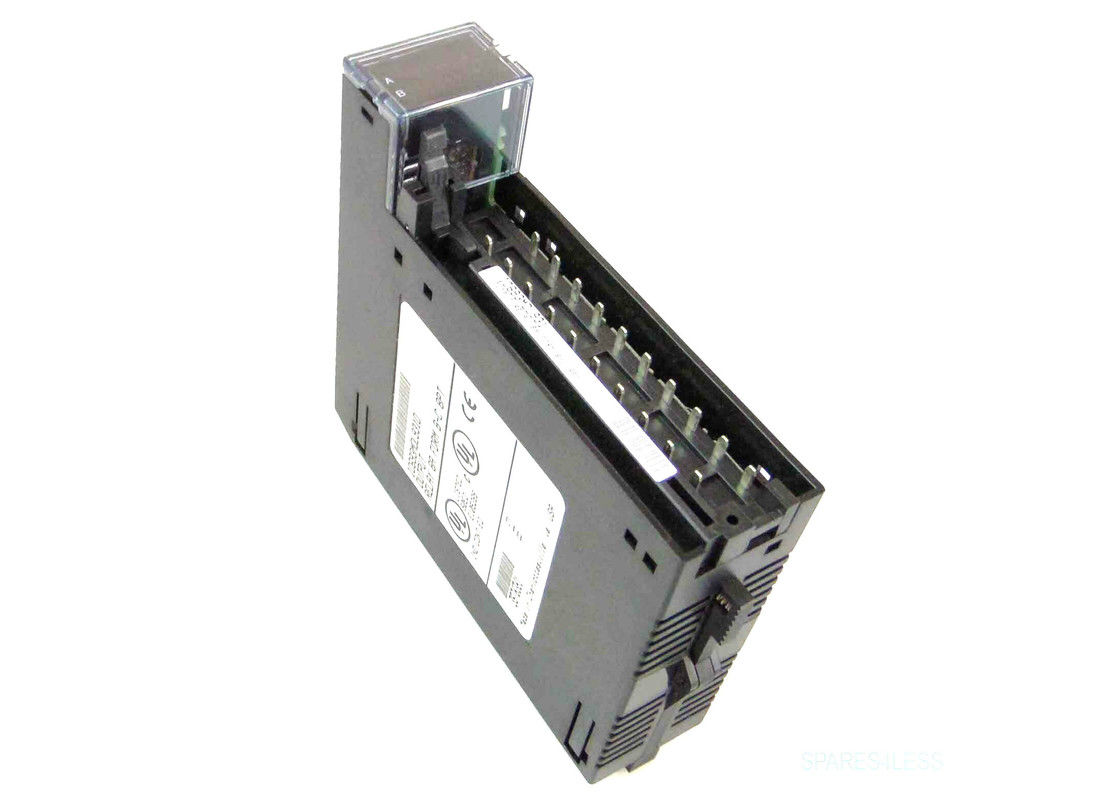

O IC693MDL931 é um módulo de saída isolado do relé do controlador programável Series Manufactured da lógica 90-30 por GE Fanuc. Tem uma tensão avaliado de 24 volts de C.C., 120/240 de volt de C.A., 50/60 de hertz nominalmente. Cada saída isolada é para um máximo resistive de 8 ampères, e uns 20 ampères máximo pelo módulo para as instalações do UL.

Fornece o usuário os 4 4 do formulário C de relé circuitos normalmente fechados e para cargas de controlo da saída. Cada circuito tem uma capacidade de comutação da saída de 8 ampères para os contatos normalmente fechados ou os contatos normalmente abertos. Também, cada relé da saída é isolado dos outros relés, e cada relé tem um terminal de saídas de potência comum separado. O IC693MDL931, porque o resto da série 90-30, é uma solução barata para a alto-disponibilidade das aplicações, como: acionadores de partida de motor, solenoides, e indicadores. O usuário deve fornecer a alimentação de DC da C.A. ou operar os dispositivos do campo conectados a este módulo.

Quando o módulo IC693MDL931 é usado com fonte de alimentação de DC IC695PSD040 ou PSD140, as precauções especiais devem ser tomadas porque as saídas na tensão da fonte serão consideradas por este módulo e podem causar saídas do relé. Não há nenhum fusível neste módulo. O módulo IC693MDL931 tem os indicadores do diodo emissor de luz no lugar, que fornecem o estado DE LIGAR/DESLIGAR de cada ponto, é ficado situado na parte superior do módulo. Os diodos emissores de luz são arranjados em duas fileiras horizontais com os oito diodos emissores de luz verdes em cada fileira. Este módulo usa a fileira superior etiquetou A1 com 8 (pontos 1 a 8) para o estado da saída; a fileira inferior não é usada e o diodo emissor de luz do fusível não é usado.

Uma inserção vai entre a superfície interna e exterior da porta articulada. A superfície para o interior do módulo (quando a porta articulada é fechado) tem a informação da fiação do circuito, e a informação da identificação de circuito pode ser gravada na superfície exterior. A borda esquerda exterior da inserção é vermelho cor-codificado para indicar um módulo de alta tensão. O IC693MDL931 pode ser instalado em todo o entalhe do I/O de uma placa de base de 5 ou 10 entalhes como um RX3i ou em um sistema do PLC da série 90-30. É muito importante notar que este módulo não é compatível com operações de troca quentes em nenhuma placa traseira. A remoção quente ou introduzir deste módulo em uma placa traseira podem causar dano ao módulo ou a outros componentes de sistema.

Informação técnica:

Detalhes de IC693MDL931:

Nosso tipo:
