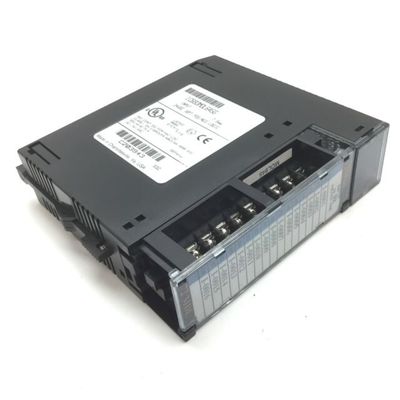

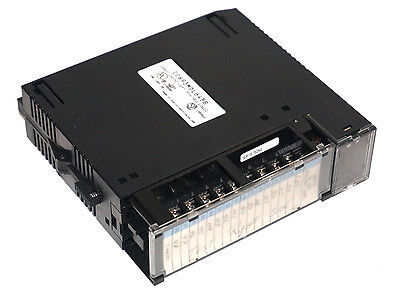

Informações sobre o produto GE IC693MDL645:

O IC693MDL645 é umas 24 entradas do positivo da C.C. do volt/lógica negativa que pertencem às 90-30 séries de controladores programáveis da lógica. Pode ser instalado em todo o sistema do PLC da série 90-30 que tiver uns 5 ou 10 - placa de base do entalhe. Este módulo de entrada tem características da lógica positiva e negativa. Tem 16 pontos da entrada pelo grupo. Utiliza um terminal comum do poder. O usuário tem duas opções para dispositivos de colocação em movimento do campo; uma ou outra fonte o poder diretamente ou para usar uma fonte compatível de +24BDC.

As características duplas da lógica do módulo IC693MDL645 fazem ideal nas aplicações que exigem interruptores de proximidade eletrônicos, interruptores de limite, e teclas. É importante notar que a fiação e atual da identificação estão encontrados em uma inserção. Esta inserção é ficada situada entre a superfície interna e exterior da porta articulada. Prendendo é encontrado no lado da inserção que enfrenta para fora. A identificação atual é ficada situada no interior da inserção, assim que é necessário abrir a porta articulada para rever esta informação. Este módulo é classificado como a baixa tensão, que é porque a borda exterior da inserção foi azul cor-codificado.

São situadas na parte superior do módulo duas fileiras horizontais, cada fileira que tem oito diodos emissores de luz verdes. O diodo emissor de luz que correspondem à fileira superior entrou os pontos 1 8 está etiquetado A1 ao A8, quando aqueles na segunda fileira, que correspondem para entrar os pontos 9 a 16, forem etiquetados B1 ao B8. Estes diodos emissores de luz servem para indicar o estado de "ON" ou de "OFF" de cada ponto da entrada.

Este 24 módulos de entrada do positivo da C.C. do volt/lógica negativa têm uma tensão avaliado de 24 volts com uma escala de tensão de entrada da C.C. de 0 a +30 volts de C.C. O isolamento é 1500 volts entre o lado do campo e o lado da lógica. O atual de entrada na tensão avaliado é tipicamente 7 miliampères. Para suas características da entrada: a tensão do em-estado é 11,5 a 30 volts de C.C. quando a tensão do fora-estado for 0 à C.C. dos volts ±5.

A corrente do em-estado é 3,2 mínimos do miliampère e a corrente do fora-estado é máximo de 1,1 miliampère. E fora do tempo de resposta está a Senhora tipicamente 7 para cada um. O consumo de potência em 5V está a 80 miliampères (quando todas as entradas estão ligada) de um ônibus de 5 volts na placa traseira. O consumo de potência em 24V está a 125 miliampères dos 24 ônibus isolado da placa traseira do volt ou do poder usuário-fornecido.

Informação técnica:

Detalhes de IC693MDL645:
