Inversor 50/60Hz da frequência de ABB ACS800-01-0050-3+P901 corrente de saída 80A de 37 quilowatts

ABB ACS800-01-0050-3+P901 inversor de frequência 50/60Hz 37 KW corrente de saída 80A

Informações sobre o produto ABB ACS800-01-0050-3+P901 :

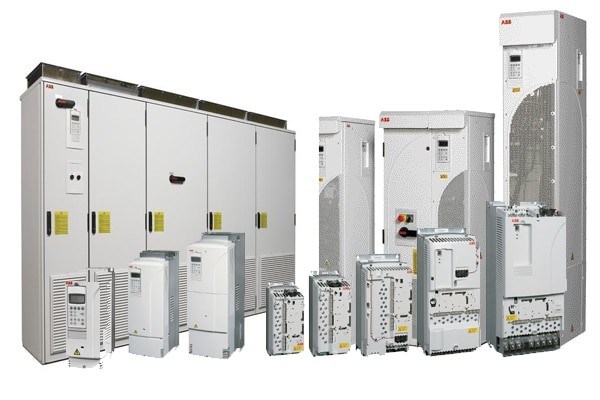

Os módulos de accionamento industrial ABB destinam-se a integradores de sistemas e/ou fabricantes de máquinas que desenvolvam as suas próprias aplicações,que incluem a estrutura do gabinete, bem como os recursos de software necessários.

Os módulos ACS800 incluem tudo o que é necessário para uma unidade completa, há sempre um estrangulamento de filtragem harmônica incorporado, por exemplo.Há também uma ampla selecção de opções embutidas, tais como filtragem EMC e diferentes opções de E/S e comunicaçãoPara além destes, está também disponível uma selecção de acessórios externos.

Todos os módulos podem ser montados lado a lado.A documentação fornece exemplos de diferentes instalações de armários, exemplos de desenhos e indicações sobre a escolha dos equipamentos auxiliares.A flexibilidade e a programabilidade dos módulos tornam-nos muito viáveis para diversas necessidades de aplicação em diferentes áreas industriais..

• Classes de gabinetes IP21 e IP55
• Regulação direta do binário (DTC) como padrão
• Filtro EMC, chopper de estrangulamento e travagem
• Suporta uma ampla gama de protocolos de bus de campo
• Opções flexíveis de E/S e de codificação
• Autorizações mundiais: CE, UL, cUL, CSA, C-Tick, GOST R
• Conexões e comunicações versáteis
• Equipamento de travagem integrado em todas as dimensões do quadro (padrão/opcional)

Natureza do produto:
É recomendável ativar o modo de controlo escalar nas seguintes aplicações especiais:
1) se a carga não for igualmente repartida entre os motores,
2) Se os motores forem de dimensões diferentes, ou
3) if the motors are going to be changed after the motor identification ï If the nominal current of the motor is less than 1/6 of the nominal output current of the drive ï If the drive is used without a motor connected (eO motor é alimentado por um motor de média tensão através de um transformador step-up. No modo de controlo escalar, algumas características padrão não estão disponíveis.

Sinais reais Vários sinais reais estão disponíveis:

• Frequência de saída do motor, corrente, tensão e potência
• Voltagem de circuito principal e de circuito intermédio
• Localização do controlo ativo (local, EXT1 ou EXT2) ï Valores de referência
• Temperatura de accionamento ï Contador de tempo de funcionamento (h), contador de kWh
• Estatuto da E/S digital e da E/S analógica
• Valores reais do controlador PID (se a macro PID Control estiver selecionada) Três sinais podem ser exibidos simultaneamente no ecrã do painel de controlo.Também é possível ler os valores através da ligação de comunicação serial ou através das saídas analógicas.

Número da peça Quadro HP      AL HP AH

ACS800-U1-0001-2+P901 R2 1 4.7 0.75 3.5
ACS800-U1-0002-2+P901 R2 1.5 6.6 1 4.6
ACS800-U1-0003-2+P901 R2 2 8.1 1.5 6.6
ACS800-U1-0004-2+P901 R2 3 11 2 7.5
ACS800-U1-0006-2+P901 R3 5 21 3 13
ACS800-U1-0009-2+P901 R3 7.5 27 5 1 7
ACS800-U1-0011-2+P901 R3 10 34 7.5 25
ACS800-U1-0016-2+P901 R4 15 42 10 31
ACS800-U1-0020-2+P901 R4 20 54 15 42
ACS800-U1-0025-2+P901 R5 25 69 20 54
ACS800-U1-0030-2+P901 R5 30 80 25 68
ACS800-U1-0040-2+P901 R5 40 104 30 80
ACS800-U1-0050-2+P901 R6 50 132 40 104
ACS800-U1-0060-2+P901 R6 60 157 50 130
ACS800-U1-0070-2+P901 R6 75 192 60 154

ACS800-01-0050-3+P901 Detalhes:
