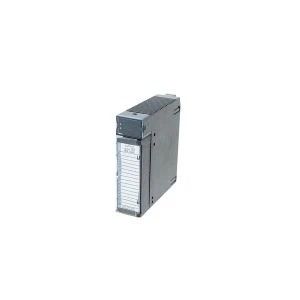

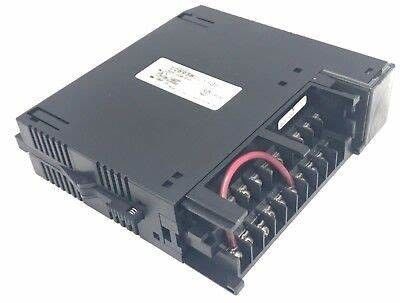

MÓDULO DE SAÍDA DE GE IC693MDL330 8 PONTOS 2 AMPÈRES 120/240 DE VAC

MÓDULO DE SAÍDA DE GE IC697MDL940 SAÍDA DO RELÉ DE 16 PONTOS 16 AMPÈRES 120/240 DE VAC OU 5/24/125 DE VDC 480 VA OU 60 WATTS

Informações sobre o produto GE IC693MDL330:

IC693MDL330 é um 120/240 de volt, módulo de saída da C.A. 2-Amp para a série 90-30 de GE Fanuc. O módulo fornece quatro pontos da saída em cada um de seus dois grupos isolados para um total de oito. As duas terras comuns não são compostas para este módulo. Isto permite que cada grupo execute em fases C.A.-fornecidas completamente individuais. Alternativamente, podem toda igualmente trabalhar usando a mesma fonte. Cada grupo igualmente tem a proteção de um fusível de 5 ampères para cada terra comum. Há um retentor de RC no lugar para que cada saída proteja contra o ruído elétrico transiente na linha elétrica.

A escala da tensão da saída para este módulo é 85 a 264 volts de C.A., 50/60 de hertz. A corrente de saída tem 2 ampères máxima pelo ponto. Pelo grupo, o máximo é 4 ampères no °C 40 (°F) 104. O IC693MDL330 fornece a corrente do inrush do alto nível (10x a corrente avaliado 20 ampères máxima para um ciclo), fazendo as saídas apropriadas controlando uma vasta gama de cargas indutivas e incandescentes. A corrente mínima da carga é 100 miliampères.

O usuário deve fornecer a alimentação CA para as cargas de funcionamento conectadas às saídas. A C.C. não é apoiada. O módulo IC693MDL330 tem os indicadores do diodo emissor de luz na parte superior, que indicam o estado DE LIGAR/DESLIGAR para cada ponto. Há duas fileiras horizontais com os oito diodos emissores de luz verdes cada um, assim como um diodo emissor de luz no centro entre as duas fileiras. Os oito diodos emissores de luz superiores, que são etiquetados A1 com 8, indicam o estado da saída. O diodo emissor de luz vermelho de “F” indica um fusível fundido, mostrando SOBRE se este acontece. O IC693MDL330 tem uma inserção entre a superfície interna e exterior da porta articulada. Quando a porta articulada é fechado, a superfície que enfrenta o interior das exposições do módulo circuita a informação da fiação, e a informação da identificação de circuito pode ser gravada na superfície externo. A borda esquerda externo da inserção é vermelho cor-codificado para indicar um módulo de alta tensão. O IC693MDL330 tem em um tempo de resposta de 1 máximo da Senhora, quando FORA do tempo de resposta for o máximo do ciclo do ½. Seu consumo de potência é de 160 miliampères (com todas as saídas sobre) do ônibus de 5 tensões na placa traseira.
