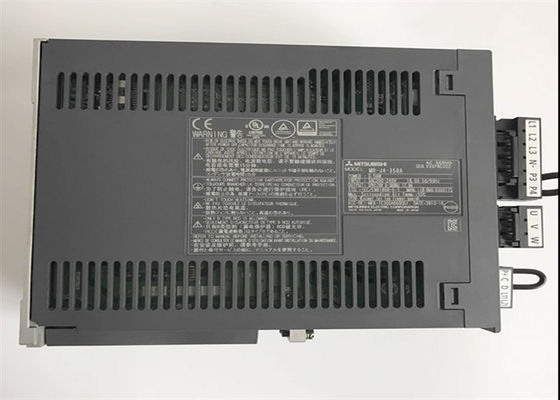

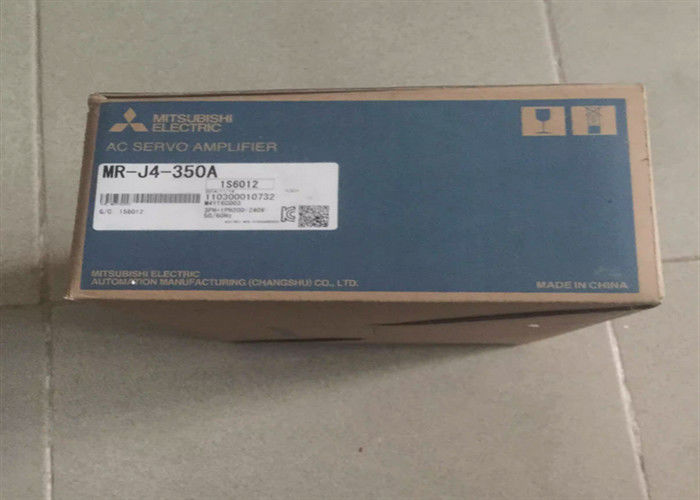

O servo industrial de MR-J4-350A Mitsubishi conduz a fase de Melservo-J4 3

O servo industrial de MR-J4-350A Mitsubishi conduz a fase de Melservo-J4 3

Detalhes do produto de movimentações servo industriais de MR-J4-350A Mitsubishi

• Produto não: MR-J4-350A

• Fabricante: Mitsubishi Electric

• Nome da série: MELSERVO-J4 amplificador servo da série 1-Axis

• Relação do comando: Relação de uso geral

• Classe da tensão: 200V

• Saída avaliado do motor: 3,5 [QUILOWATT]

• Modelo servo do amplificador: MR-J4-350A

• tensão avaliado da saída: AC170 trifásico V

• corrente avaliado da saída: 17,0 [A]

• Tensão e frequência (nota 1): AC200 trifásico V ~ 240 V, 50 hertz/60 hertz

• Atual avaliado (nota 14): 16,0

• Flutuação permissível da tensão: AC170 trifásico V ~ 264 V

• Flutuação permissível da frequência: Dentro do ± 5%

• Entrada de poder do circuito de controle: Tensão e frequência: AC200 monofásico V ~ 240 V, 50 hertz/60 hertz

• Corrente avaliado: 0,2 [A]

• Relação da fonte de alimentação: ± 10% de DC24 V (capacidade atual exigida: incluindo os 0,5 A (sinal do conector CN8))

• método de controle: Controle da onda sinusoidaa PWM e sistema de controlo atual

• Poder regenerative permissível: Cem

• Freio dinâmico: Incorporado (nota 4)

• Função de uma comunicação: USB: conexão a um computador pessoal (correspondência do SR. Configurator 2)

• RS-422/RS-485: um máximo de até 32 machados 1: uma comunicação de n (nota 10)

• Monitor análogo: canal 2

• USB: conexão a um computador pessoal (correspondência do SR. Configurator 2)

• RS-422/RS-485: um máximo de até 32 machados 1: uma comunicação de n (nota 10)

• Correspondência (pulso da ABZ-fase)

• canal 2

• 4 Mpulses/s (quando o receptor diferencial), 200 kpulses/s (quando coletor aberto)

• Definição do codificador (definição pela revolução do servo motor): bocado 22

• Engrenagem eletrônica A/dobro de B A = 1 ~ 16777215, B = 1 ~ 16777215,1/10

• 0 pulsos ~ pulsos do ± 65535 (unidade do pulso do comando)

• rotação do ± 3

• Ajuste ou grupo do parâmetro pela entrada análoga externo (DC0 V ~ + 10 V/torque máximo)

• Comando de velocidade análogo 1: 2000, comando de velocidade interno 1: 5000

• DC0 V ~ ± 10 V/velocidade avaliado (a velocidade de rotação em 10 V é [PR. PC12] pode ser mudado perto)

• ± 0,01% ou menos (variação da carga: 0% a 100%), 0% (flutuação do poder: ± 0,2% do ± 10%) ou menos (temperatura ambiental: 25 ° do ± 10 do ° C C) somente quando a velocidade análoga

• comando

• Ajuste ou grupo do parâmetro pela entrada análoga externo (DC0 V ~ + 10 V/torque máximo)

• DC0 V ~ ± 8 V/torque máximo (impedância da entrada: kO 10 ~ kO 12)

• Ajuste ou grupo do parâmetro pela entrada análoga externo (DC0 V ~ ± 10 V/velocidade avaliado)

• Não-complacente (nota 17)

• método de uma comunicação do 2-fio (nota 9)

• Uma comunicação de série de alta velocidade de Mitsubishi

• os diagnósticos, função do monitor de poder, controle de traço super (nota 15), perderam a função da correção do movimento (nota 15)

• A interrupção da sobrecarga, sobretensão regenerativa cortou, sobrecarga cortou (térmico eletrônico), proteção do superaquecimento do servo motor, proteção de erro do codificador, regenerativa

• proteção de erro, proteção do undervoltage, proteção instantânea da falha de energia, proteção da velocidade excessiva, proteção de erro excessiva, detecção do polo magnético e

• proteção, proteção de erro linear do servocontrol

• STO (IEC/EN 61800-5-2)

• Categoria 3 PL e do ISO 13849-1 do EN, IEC 61508 SIL 3, CL 3 do EN 62061 SIL, EN 61800-5-2 (nota 20)

• Senhora 8 ou menos (entrada de STO fora da interrupção da energia)

• Intervalo do pulso do teste: 1 hertz ~ 25 hertz, pulso do teste fora do tempo: Até 1 Senhora

• MTTFd 100 [anos] (314a)

• C.C. = médio (meio), 97,6 [%]

• PFH = 6,4 × 10 -9 [1/h]

• A correspondência aos standard internacionais e às leis, página complacente dos padrões refere por favor.

• Peso: 2,3 quilogramas
