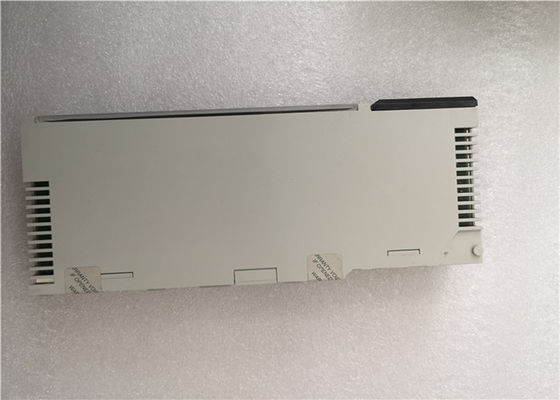

Schneider Electric 140NOM25200 MB adaptador de rede interface de fibra óptica 1 CH Novo Original
Principal
| gama de produtos |
Plataforma de automação quântica Modicon |
|
| Tipo de produto ou componente |
Adaptador de cabeça DIO |
|
Complementar
| Número de porto |
1 Modbus Plus fibra óptica de cobre único
1 par torcido Modbus RS232 |
|
| taxa de transmissão |
1 Mbit/s |
|
| ligação elétrica |
1 conector RJ45
2 conectores TX/RX |
|
| Palavras de entrada/saída |
30 I/32 O |
|
| Controles |
Memória RAM
Endereço da RAM
Processador
Somada de verificação |
|
| dissipação de potência em W |
4 W |
|
| distorção mínima da largura do pulso/jitter |
5 ns |
|
| comprimento de onda |
820 nm |
|
| orçamento de perda de potência |
11 dB 62,5/125 μm
16.5 dB 100/140 μm
6.5 dB 50/125 μm |
|
| transmissão óptica |
-16...-9 dBm 100/140 μm
-19,8...-12,8 dBm 50/125 μm
-3,5...110,5 dBm 62,5/125 μm |
|
| Tempo de subida/baixa |
20 ns |
|
| faixa dinâmica |
20 dB |
|
| Silêncio detectado |
-36 dBm |
|
| escala de sensibilidade |
> 30 dBm |
|
| Requisito de corrente do autocarro |
750 mA |
|
Meio Ambiente
| resistência à descarga eletrostática |
Contato de 4 kV conforme com a norma IEC 801-2
8 kV em ar conforme com a norma IEC 801-2 |
|
| resistência a campos eletromagnéticos |
10 V/m 80...2000 MHz em conformidade com a norma IEC 801-3 |
|
| temperatura do ar ambiente para funcionamento |
0 a 60 °C |
|
| temperatura do ar ambiente para armazenagem |
-40...85 °C |
|
| humidade relativa |
95% sem condensação |
|
| Altitude de operação |
<= 5000 m |
|
| padrões |
UL 508 |
|
| Certificações de produtos |
CSA Classe 1 Divisão 2
RINA
G.L.
RMRS
C-Tic
GOST
DNV |
|
Produtos de modelo similares
| Modulos de E/S analógicos |
Módulos de E/S discreto |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) CPUs actualizadas com o firmware Unity Pro.
(2) A adição de uma função de queda completa do Ethernet RIO está disponível para estas CPUs com
Unity Pro U V7.0.
Switches gerenciados ConneXiumTM (continuação) Arquivos de configuração predefinidos (continuação) Exemplo de topologia com arquivos de configuração predefinidos C5,C1 e C3 (1) Um uso comum desta pré-configuração é para interfaçar um link de cobre com um link de fibra óptica no anel primário ou interfaçar um link de fibra óptica com um link de cobreEste tipo de arquitetura torna possível ter Ethernet DIO ou Ethernet RIO cai a alguma distância do PLC.A pré-configuração do switch também permite que Ethernet RIO e/ou várias nuvens de dispositivos Ethernet DIO sejam conectadas a um anel secundário.
1 Anel primário, meio de cobre/fibra óptica
3 Adaptador de cabeça Ethernet140NOA61100instalado no rack QuantumTM.
4 ConneXium switch TCSESM083F23F1 com ficheiro de configuração predefinido C2 (2)
5 ConneXium switch TCSESM063F2CU1/CS1 com ficheiro de configuração predefinido C6 (2)
6 ConneXium switch TCSESM063F2CU1/CS1 com ficheiro de configuração predefinido C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Conexão à nuvem de dispositivos Ethernet DIO, apenas em mediano de cobre
9 Nuvem de dispositivos Ethernet DIO (3)
10 Módulo de comunicação Ethernet140CPU31110
11 cabo Ethernet Interlink TCSECN3M3M1S4/1S4U (1 m)
