Informações sobre o produto GE IC693CMM311:

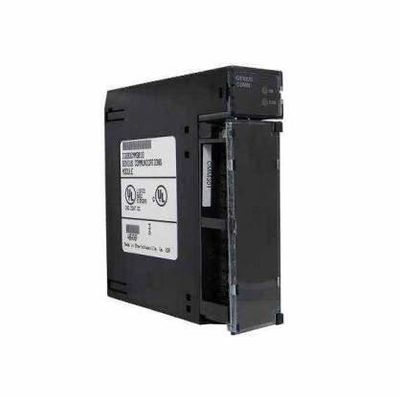

O IC693CMM311 é um módulo do co-processador das comunicações da plataforma do PLC da série 90-30. Esta série de PLC o IC693CMM311 é fabricada particularmente anteriormente por GE Fanuc contudo, adquirido recentemente por Emerson Automation. Este módulo fornece CCM, a unidade terminal remota (RTU), e a conectividade de SNP a todo o controlador que hospedar o módulo. Especificamente, o IC693CMM311 é compatível para o uso com série modular 90-30 processadores centrais. O IC693CMM311 vem com duas (2) relações de comunicação tais como os 1 padrões RS232/RS422 e RS485 elétricos de apoio padrão e portuário de apoio portuários de RS232 2. Cada porto é uma relação de D-SHELL de 25 pinos.

Este módulo é fornecido com um impulso para reiniciar o botão de uma comunicação a uma comunicação do re-novato sem reiniciar o módulo inteiro. Os portos IC693CMM311 são configuráveis para uma variedade de combinações do protocolo tais como CCM o protocolo em ambos os portos; Protocolo CCM no porto 1, protocolo de RTU em 2 portuários; Protocolo de RTU no porto 1, CCM protocolo em 2 portuários; Protocolo de RTU em ambos os portos; Protocolos de SNP e de SNP-X em ambos os portos; Protocolos de SNP e de SNP-X em 1 portuário, CCM protocolo em 2 portuários; Protocolo CCM no porto 1, protocolos de SNP e de SNP-X em 2 portuários; Protocolos em 1 portuário, protocolo de SNP e de SNP-X de RTU em 2 portuários; O protocolo de RTU em 1 portuário, os protocolos de SNP e de SNP-X nas 2. velocidades apoiadas portuárias da transmissão para CCM, SNP, e RTU são 300, 600, 1200, 240, 4800, 9600, e 19200 taxas de transmissão. O cabo pre-montado compatível é o cabo da conexão do Wye com número de catálogo IC693CBL305. Este módulo vem com APROVAÇÃO do MÓDULO, MOVE 1 e MOVE 2 indicadores do diodo emissor de luz do tatus para determinar o estado do módulo de operação.

O módulo IC693CMM311 é parte da série 90-30 por GE Fanuc como um CCM ou pelo módulo do co-processador das comunicações. É projetado ser um dispositivo de capacidade elevada. O módulo do co-processador das comunicações IC693CMM311 da série 90-30 de GE Fanuc é compatível com todos os processadores centrais modulares na linha de produtos da série 90-30 de GE, mas não pode ser usado com a alguma da série encaixada de GE 90-30 processadores centrais tais como os 311, 313, ou 323 processadores centrais encaixados de GE.

Todo o PLC da série 90-30 de GE Fanuc com um processador central modular tirará proveito da instalação do módulo do co-processador das comunicações de GE IC693CMM311 e de todas suas características e funções. Os protocolos que este módulo do co-processador das comunicações pode suportar são o protocolo de SNP, o Modbus ou do escravo de RTU protocolo de comunicações, e o protocolo de comunicações de GE Fanuc CCM.

O módulo do co-processador das comunicações IC693CMM311 da série 90-30 de GE Fanuc tem 2 portas de série incorporados conhecidas como o porto 1 e 2. portuários. As aplicações apoiadas pelo porto 1 são as aplicações RS-232 e as aplicações apoiadas pelo porto 2 são as aplicações RS-232 e as aplicações RS-485.

Ambos os portos são prendidos a esse e somente ao conector do módulo do co-processador das comunicações IC693CMM311, que podem fazer prendendo o módulo difícil, mas o módulo vem com um cabo do Wye de GE conhecido como o cabo do Wye IC693CBL305 que os técnicos podem se usar para separar os 2 portos e para facilitar prendendo o módulo. O módulo pode ser configurado com uma instalação do defeito ou com software da configuração. Determinados processadores centrais (modelos 331 e mais atrasado) podem apoiar até 4 destes módulos do co-processador das comunicações em um momento em suas placas de base do processador central.

Mais informação:

Detalhes de IC693CMM311:

Um outro módulo:

IC694MDL230	120 VAC de entrada isolada (8 pontos)
IC694MDL231	240 VAC de entrada isolada (8 pontos)
IC694MDL240	120 VAC de entrada (16 pontos)
IC694MDL241	24 entradas de VAC/VDC (16 pontos)
IC694MDL250	120 VAC de entrada isolada (16 pontos)
IC694MDL260	120 VAC de entrada (32 pontos) **
IC694MDL632	125 VDC de entrada (8 pontos)
IC694MDL634	24 VDC de entrada, lógica do negativo/posição (8 pontos)
IC694MDL645	24 VDC de entrada, lógica do negativo/posição (16 pontos)
IC694MDL646	24 VDC de entrada, lógica do negativo/posição, filtro de 1 milissegundo (16 pontos)
IC694MDL654	5/12 de VDC (TTL) entrou, lógica negativa/posição, (32 pontos)
IC694MDL655	24 VDC de entrada, lógica do negativo/posição, 1 Senhora, (32 pontos)
IC694MDL660	24 VDC de entrada (32 pontos) **
IC694ACC300	Módulo entrado do simulador (8 pontos)
