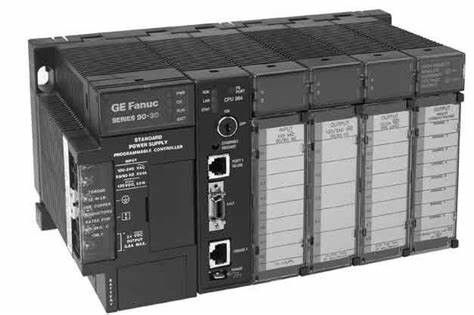

GE IC693CHS392 o máximo - a distância total permissível de cabos de interconexão não deve exceder 50 pés ou 15 medidores

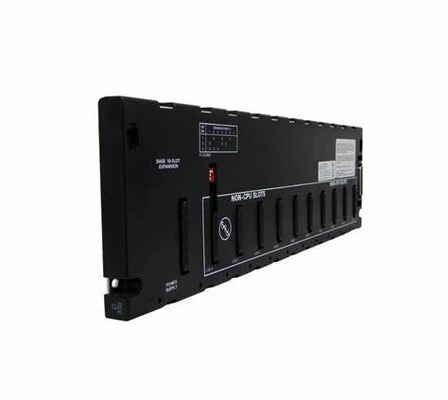

GE IC693CHS392 o máximo - a distância total permissível de cabos de interconexão não deve exceder 50 pés ou 15 medidores

Informações sobre o produto GE IC693CHS392:
O IC693CHS392 é uma placa de base compatível da expansão da plataforma da série 90-30. Este hardware permite a interconexão da placa de base adicional que hospeda a série 90-30 módulos para maximizar a capacidade do unidade central de processador e para cumprir especialmente com a exigência do controle do sistema acomodar um número mais alto de pontos do I/O e executar funções da especialidade. O IC693CHS392 é fabricado anteriormente pela automatização de GE Fanuc que é adquirida agora por Emerson Automation. Esta placa de base fornece dez a instalação (de 10) que entalha onde até 10 séries 90-30 módulos padrão do I/O e módulos da opção podem ser instaladas. Esta placa de base é compatível para o uso com processadores centrais 331, 340, e 341 onde um máximo de quatro (4) placas de base pode ser interconectado e o processador central 350 e mais alto onde até sete (7) podem ser instalados.

Ao interconectar placas de base à placa de base do processador central, o comprimento do cabo máximo não deve exceder 50 pés ou 15 medidores de outra maneira, a placa de base da expansão não pode ser reconhecida pelo processador central ou a configuração inteira é inválida. Além, os módulos inteligentes tais como o PCM, o CAD, o BEM330, e CMM os módulos não são compatíveis com a instalação à placa de base da expansão. Estes módulos são instalados na placa de base do processador central. Com exceção dos entalhes do I/O, um entalhe da fonte de alimentação é fornecido a esta placa de base onde o módulo de fonte de alimentação que é usado para energizar e distribuir o poder é instalado. Os portos da expansão estão igualmente disponíveis permitindo a interconexão de outras placas de base da expansão. Esta placa de base é projetada para a montagem de painel somente, prendido através das abas de montagem fornecidas situadas no esquerdo extremo e os lados direitos do hardwire. Aterrar apropriado deve igualmente ser observado para proteger os módulos e minimizar o ruído elétrico.

A placa de base IC693CHS392 é uma placa de base da expansão por GE Fanuc. É compatível com um sistema do PLC da série 90-30 GE. É um chassi do PLC mas pode igualmente ser usado como uma extensão para o outro I/O que esteja em um lugar diferente. A placa de base é usada junto com um sistema do PLC ou conectando o com um computador pessoal que esteja usando um cartão do PCI. Pode conectar até 7 processadores centrais de cada vez segundo o modelo do processador central. A placa de base é posta com uma avaliação da tensão de 5 volts de C.C. Tem uma avaliação atual de 150 miliampères. A placa de base é 443 milímetros de comprimento, 142 milímetros na largura, e 130 milímetros na altura. A placa de base IC693CHS392 é equipada com um D-tipo fêmea conector de 25 pinos da expansão do I/O no lado direito para a conexão eficiente com outras placas de base.

A placa de base IC693CHS392 tem um porto da fonte de alimentação, um entalhe do processador central, e não entalhes do processador central. Pode facilmente ser montada em um sistema do PLC da série 90-30. Um interruptor de MERGULHO está igualmente atual na placa de base junto com todos os entalhes. A placa de base IC693CHS392 é construída com arquitetura aberta e pode facilmente ser alcançada durante os processos da instalação e da substituição.

Pode ser usado para aplicações internas somente e deve completamente ser protegido contra a água espirra. A placa de base deve ser mantida longe de todas as fontes de poeira e de calor. O entalhe de expansão apoia muitos dispositivos mas os módulos não inteligentes da opção como o PCM, o CAD, e CMM dispositivos. Durante o processo de instalação, a distância entre a placa de interconexão da placa de base da expansão e a placa de base do processador central não deve ser mais de 15 medidores.

Mais informação:

Detalhes de IC693CHS392:

Um outro módulo:

IC694MDL230	120 VAC de entrada isolada (8 pontos)
IC694MDL231	240 VAC de entrada isolada (8 pontos)
IC694MDL240	120 VAC de entrada (16 pontos)
IC694MDL241	24 entradas de VAC/VDC (16 pontos)
IC694MDL250	120 VAC de entrada isolada (16 pontos)
IC694MDL260	120 VAC de entrada (32 pontos) **
IC694MDL632	125 VDC de entrada (8 pontos)
IC694MDL634	24 VDC de entrada, lógica do negativo/posição (8 pontos)
IC694MDL645	24 VDC de entrada, lógica do negativo/posição (16 pontos)
IC694MDL646	24 VDC de entrada, lógica do negativo/posição, filtro de 1 milissegundo (16 pontos)
IC694MDL654	5/12 de VDC (TTL) entrou, lógica negativa/posição, (32 pontos)
IC694MDL655	24 VDC de entrada, lógica do negativo/posição, 1 Senhora, (32 pontos)
IC694MDL660	24 VDC de entrada (32 pontos) **
IC694ACC300	Módulo entrado do simulador (8 pontos)
