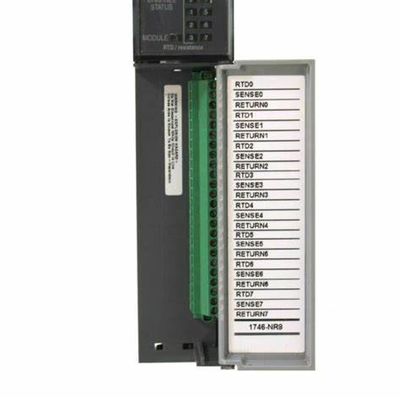

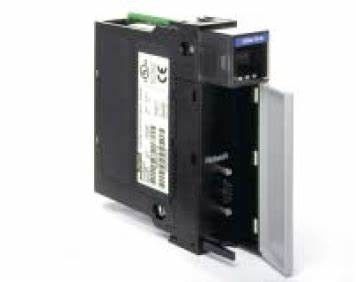

ESTILO ABERTO ENTRADO DO CANAL SLC-500 DO MÓDULO 8 DA RTD DO AB 1746-NR8 55 MILIAMPÈRES

ESTILO ABERTO ENTRADO DO CANAL SLC-500 DO MÓDULO 8 DA RTD DO AB 1746-NR8 55 MILIAMPÈRES

Sobre 1746-IM16:

Este módulo é usado exclusivamente para sistemas de SLC 500. Pode especificamente ser usado com as duas (2) variações de SLC 500 tais como o estilo fixado e modular do hardware. Ocupa o único entalhe de todo o chassi usado e não exige uma fonte da alimentação externa pelo contrário, este módulo é posto pelo poder da placa traseira gerado pela fonte de alimentação do sistema.

Este módulo é usado primeiramente para aplicações da temperatura como os sensores da RTD são usados especificamente para medir leituras da temperatura. A capacidade da resistência deste módulo é aplicável para o deslocamento ou movimento de medição ou dispositivos mecânicos. Tipicamente, é usada medindo o comprimento do curso, do movimento refletido pela diminuição e do aumento na leitura da resistência.

Este módulo apoia o 2-fio, o 3-fio, e os sensores da RTD 4-Wire. Para uma RTD de 2 fios, recomendou fios são cabo protegido ou equivalente de Belden 9501. Para um 3-fio ou uma RTD 4-Wire, o uso Belden 9533 ou o cabo de Belden 83503. Para uma RTD do 2-fio, evite corridas longas do cabo como reduz a precisão da medida. Não pode ser evitada, o efeito ou os fios longos podem ser minimizados usando um cabo mais baixo do calibre tal como um fio Calibre de diâmetro de fios #16 em vez de Calibre de diâmetro de fios #24. Basicamente, use um cabo com mais baixa resistência pelo pé. Os terminais do bloco de terminais removível (RTB) são pretendidos para a única conexão do fio somente.

O estado de canal pode ser monitorado através do indicador do diodo emissor de luz quando a operação do módulo puder ser monitorada através do indicador de estado do diodo emissor de luz. Este módulo tem um filtro digital de passe baixo e uns filtros programáveis de uma entrada. A conversão analógica-numérica do módulo é modulação do sigma-delta. Seu processo da auto-calibração ocorre cada vez que o módulo é posto acima que é igualmente programável a um ciclo específico de cada 5 minutos. Os tipos da RTD apresentam no módulo 1746-NR8 são de cobre, platina, níquel-ferro, e níquel. O bloco de terminais que é compatível com este módulo é um bloco de terminais de AB 1746-RT-35.

O consumo de potência da placa traseira do módulo 1746-NR8 é um máximo de W 1,82, e o consumo de potência é 0,5 W em 5 volts de C.C. e W 1,32 em 24 volts de C.C. Os consumos atuais da placa traseira 1746-NR8'S são 100 miliampères em 5 volts de C.C. e 55 miliampères em 24 volts de C.C. Sua tensão de modo comum máxima é +/- 1 volt, quando suas sobrecargas permanentes do máximo forem +/- 5 miliampères para o atual e +/- 5 volts de C.C. A tensão do isolamento do módulo 1746-NR8 é contínua em 5 volts de C.C. entre os canais e 500 volts de C.A. para 1 minuto entre as entradas e a placa traseira,

Mais informação:

Um outro módulo:
Os módulos do I/O de SLC 500 Digitas entraram números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Números de catálogo da saída
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Números de catálogo do entrada/saída da combinação
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
