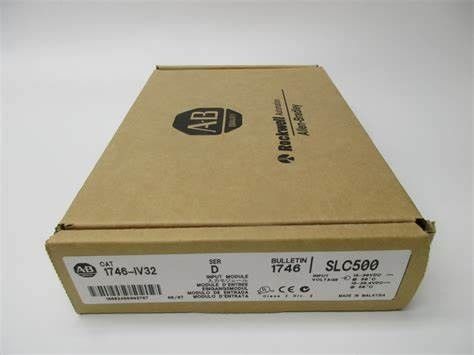

O AB 1746-IV32 ENTROU O MÓDULO UMA FONTE SLC500 DE 32 PONTOS 8 PONTOS POR A TERRA COMUM 24 VDC

O AB 1746-IV32 ENTROU O MÓDULO UMA FONTE SLC500 DE 32 PONTOS 8 PONTOS POR A TERRA COMUM 24 VDC

Sobre 1746-IV32:

O 1746-IV32 é um SLC 500 módulo entrado de 32 Digitas do canal por AB. É um módulo de entrada atual da fonte da C.C. 24V com 32 entradas e 8 pontos pela terra comum fundida que é fixada em todo o entalhe do chassi de SLC 500. Tem uma escala da tensão de funcionamento entre 15 e a C.C. 30V no °C 50 e em uma escala de 15 e a C.C. 26.4V no °C 60 e nele têm uma corrente da tração da placa traseira de 0.05A em C.C. 5V. O 1746-IV32 tem uma terra comum eletrônico-fundida não-substituível com o fusível avaliado em 2.5A e fornece um 60s 1500V C.A.-testou o isolamento da placa traseira.

O atraso do sinal nos pontos da entrada tem uma estadia de atraso máximo de 3ms para EM e FORA dos estados e do módulo tem uma corrente máxima do Fora-estado de 1.5mA. Igualmente tem uma tensão mínima do Em-estado de C.C. 15V e uma tensão máxima do Fora-estado de C.C. 5V. Tem uma corrente de entrada nominal de 5.1mA pelo ponto e a dissipação de calor máxima em cada ponto é 0.2W com um agregado de 6.65W para o módulo inteiro. O 1746-IV32 é o CE, CSA, e UL-certificado e fornece a imunidade de ruído padrão do NEMA ICS 2-230. É projetado e testado suportar uma vibração de trabalho de 2.5G em 57-200Hz com um deslocamento máximo testado de 0,015 polegadas e mantém uma função ótima mesmo com um choque operacional de 30G. Tem uma temperatura de trabalho entre 0 e 60 °C em uma escala de humidade relativa de 5-95%.

O AB 1746-IV32 é um módulo entrado discreto que seja um módulo componente da gama de produtos de SLC 500. Este módulo é uns 24 módulos de entrada da fonte da C.C. do volt, com os trinta e dois (32) canais de entrada agrupados em quatro (4) de oito (8) canais cada um

Cada canal deste módulo opera-se em uma escala da tensão de 15 a 30 volts de C.C. em 50 graus Célsio e 15 a 26,4 volts de C.C. em 60 graus Célsio. Tem um consumo atual da placa traseira de 0,050 ampères @ 5 volts de C.C. e de 0 ampères @ 24 volts de C.C. com um isolamento do canal de uma placa traseira de 1500 volts de C.A. para 1 minuto.

Os canais do módulo têm um atraso máximo do sinal de 3 milissegundos para ambos e fora da transição. A tensão mínima do em-estado é 15,0 volts de C.C. quando o máximo fora da tensão do estado for 5,0 volts de C.C. e a corrente máxima do fora-estado é 1,5 miliampères. O atual de entrada nominal a este módulo é 5,1 miliampères em 24 volts de C.C. Tem uma dissipação de calor individual do canal de 0,20 watts e uma dissipação de calor total de 0,25 watts.

O 1746-IV32 está disponível em quatro (4) séries - especificamente, as séries A, B, C e D. Série Um, B, e C vêm com um fusível pela terra comum da entrada que significa que quatro (4) instalados internamente, fusíveis não-substituíveis são integrais a esta série. Os módulos da série D não têm a fusão interna do grupo.

Mais informação:

Um outro módulo:
Os módulos do I/O de SLC 500 Digitas entraram números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Números de catálogo da saída
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Números de catálogo do entrada/saída da combinação
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
