Série industrial do HF de Mitsubishi do servo motor de HF-SP202B 2000 RPM

Série industrial do HF de Mitsubishi do servo motor de HF-SP202B 2000 RPM

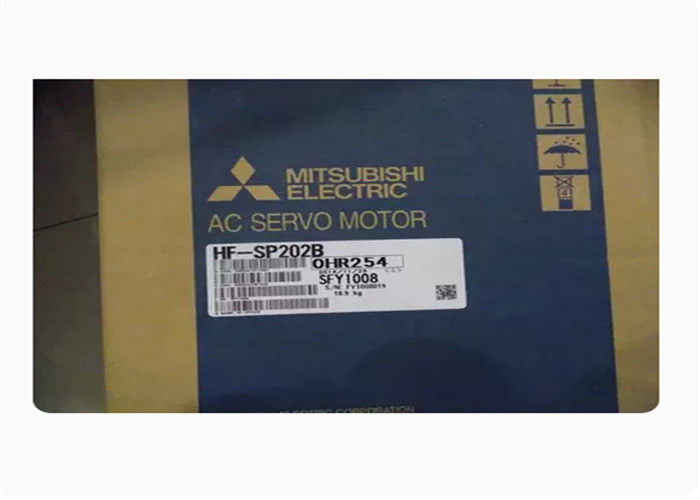

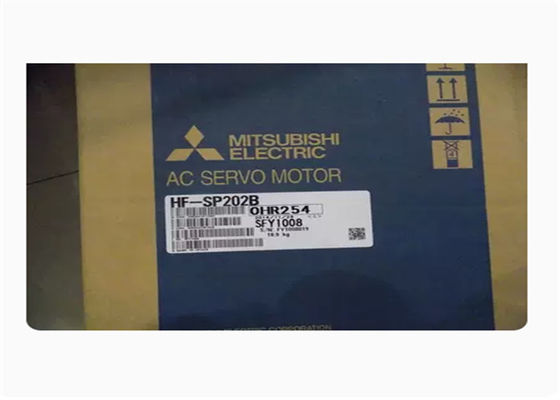

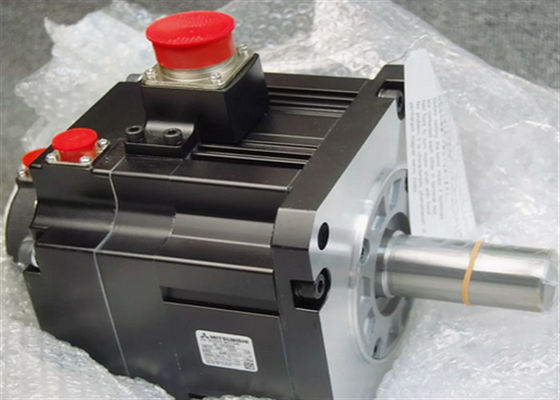

A descrição HF-SP202B é um servo Motor-C.A. produzido por Mitsubishi

Tipo série do servo motor de HF-SP; inércia média, capacidade média
Saída avaliado 2.0kW
Velocidade avaliado 2000 RPM
Tensão 200V
Freio eletromagnético com freio

Nota

1.the instalou a capacidade da fonte de alimentação depende da impedância da fonte de alimentação.

A nota) 2. frequências regenerativas do freio indica a frequência permissível da retardação e da parada da velocidade de rotação avaliado em um único motor sem a opção regenerativa. Contudo, quando uma carga é aplicada, o valor é 1 (m+1) na tabela (m = momento da inércia da carga/momento da inércia do motor). Quando a velocidade rotatória avaliado é excedida, a frequência da travagem regenerativa é inversamente proporcional ao quadrado (velocidade de funcionamento/velocidade avaliado). No caso onde as mudanças da velocidade de funcionamento frequentemente ou quando ele se transformarem um estado regenerative normal tal como a alimentação vertical, calcule a quantidade regenerativa do calor (W) durante a operação e não exceda o poder regenerative permissível (W). Desde que o resistor regenerative o melhor é diferente para cada sistema, o software da seleção da capacidade (descarregamento gratuito do Web site do FÁ de Mitsubishi Electric) está disponível. Use e selecione o melhor resistor regenerative. Para obter informações sobre do poder regenerative permissível de um resistor regenerative, veja opções da regeneração.

A nota) 3.if o momento da carga da relação da inércia excede o valor indicado, contacta por favor o escritório de vendas.

Nota) 4. Contudo, quando um redutor de velocidade é unido, a peça do redutor de velocidade é equivalente a IP44.

Nota) 5. O sentido da vibração é mostrado na figura. O valor é o valor da peça que representa o valor máximo (geralmente o suporte do lado da anti-carga). Quando o motor é parado, desgastar é provável ocorrer no rolamento, assim que suprima a vibração aproximadamente à metade do valor permissível.

A nota) 6.in um ambiente onde a névoa do óleo ou a água do óleo sejam aplicadas constantemente, o servo motor de especificação padrão não pode ser útil. Contacte por favor o escritório de vendas.

A nota) 7.it é recomendada que o torque desequilibrado esteja usado em 70% ou em menos do torque avaliado nas máquinas onde o torque desequilibrado ocorre, como o eixo de levantamento.

Nota) 8. Quando você usa HF-SP52 com MR-J3W-77B, você pode usá-lo ajustando o parâmetro no.po04 a □1□□ no caso do amplificador servo com versão de software mais adiantado do que B2. Para amplificadores servo com a versão de software B3 ou mais tarde, ajuste do parâmetro não é exigida.

Nota: 9. Ao usar o controlador de FX3U-20SSC-H, o MR-J3W-77B em combinação com o HF-SP52 é apoiado a versão de software por B3 ou por mais tarde.
