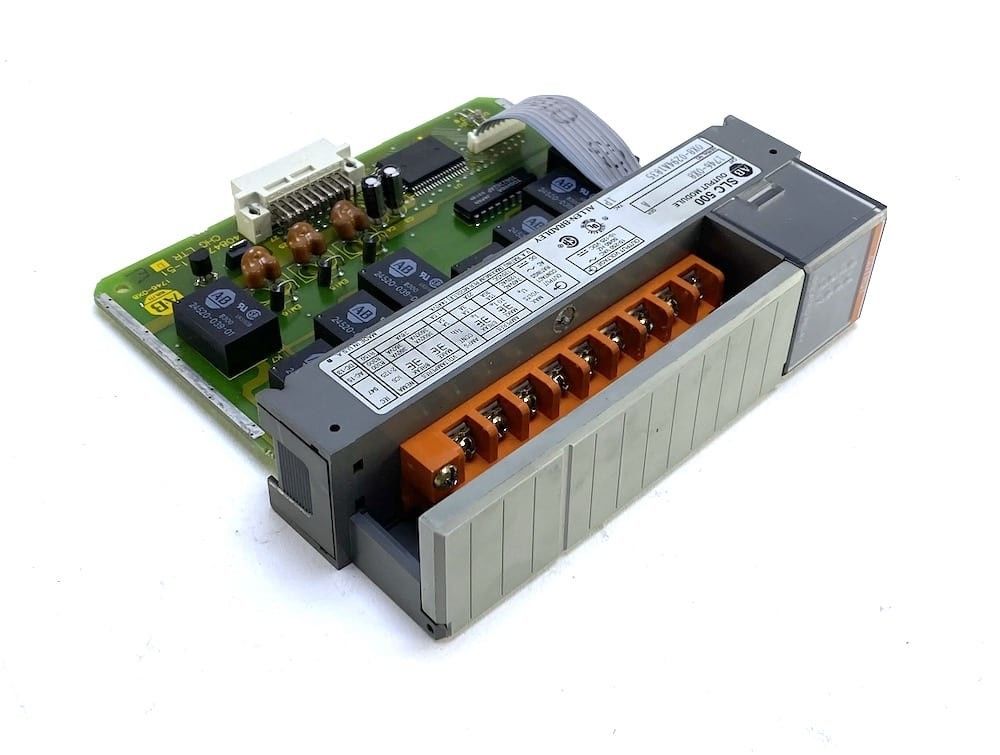

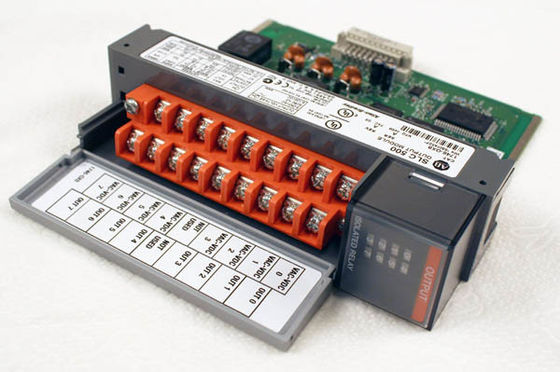

RELÉ ISOLADO SLC 500 DO MÓDULO DE SAÍDA DO AB 1746-OX8 8 PONTOS 50/60 DE HERTZ
Sobre a 1747-ASB:
O Allen-Bradley 1746-OX8 é um módulo de saída do contato sob o SLC de 500 famílias de controladores programáveis. O 1746-OX8 tem 8 isolou saídas alto-atuais do contato de relé. Tem uma tensão de funcionamento que varia entre C.A.C.C. 5-125V e 5-265V. Adicionalmente, o 1746-OX8 opera-se em uma corrente da placa traseira de 85mA em C.C. 5V e em 90mA em C.A. 24V. A dissipação de calor para o módulo é 0.825W pelo ponto. Medidas mínimas da dissipação em 2.590W com um total de 8.60W.
O 1746-OX8 tiver um único atraso da carga resistive máxima de 10.0ms quando SOBRE e de 10.0ms quando FORA. O consumo atual da placa traseira para o módulo é 0.085A em C.C. 5V e em 0.090A em C.C. 24V. Além, o módulo tem um escapamento máximo do fora-estado 0mA e uma corrente mínima da carga de 10mA em C.C. 5V. A corrente contínua pelo módulo deve ser limitada para impedir que o poder do módulo exceda 1440VA. O 1746-OX8 tem uma avaliação do contato de relé de 30A no máximo da C.A. 120V com uma ruptura de 3.0A em C.A. 240V, e uma avaliação do contato de relé de 15A com uma ruptura de 1.5A. Além, o 1746-OX8 tem uma avaliação do contato de relé de 0.22A e de 1.2A em C.C.C.C. 125V e 24V respectivamente.
O 1746-OX8 tem uma classe 1, endosso da divisão 2 a ser usado em um ambiente perigoso. A temperatura de funcionamento para as escalas 1746-OX8 entre 0-60º C (32-140º F) e as variações da temperatura inoperantes entre -40-85º C (- 40-185º F) na umidade 5-95% de funcionamento decondensação. O módulo adere ao padrão do NEMA CS-232 para padrões de ruído. O 1746-OX8 tem um deslocamento de funcionamento da vibração de 0,015" pico a uma velocidade de 5-57 hertz com uma aceleração de 2.5g em 57-2000Hz. Tem um choque de funcionamento de 10g e de um isolamento 1500V.
O módulo de AB 1746-OX8 é um canal de SLC 500 para canalizar o módulo de saída isolado do relé. A variação da temperatura de funcionamento para o módulo é 32 a 140 graus de Fahrenheit. A variação da temperatura inoperante é -40 a 185 graus de Fahrenheit. A escala de umidade de funcionamento decondensação recomendada é 5 a 95%. A imunidade de ruído avaliado encontra o padrão do NEMA ICS 2-230. A avaliação de funcionamento da vibração é 0,015 polegadas do deslocamento em 5 a 57 Hertz. A avaliação de funcionamento de choque para o módulo 1746-OX8 é 10 G. que o módulo é certificado pelo UL, padrões de CSA, e de CE. A dissipação de calor avaliado pelo ponto energizado para o módulo é 0,825 watts. A dissipação de calor mínima quando nenhum poder do campo é aplicado é 2,59 pontos. A dissipação de calor total para o módulo quando todas as saídas são energizadas é 8,6 watts.
O módulo 1746-OX8 tem 8 saídas individualmente isoladas. Em 24 da C.C. volts de tensão da placa traseira, o módulo consome 0,09 ampères de atual e em 5 da C.C. volts de tensão da placa traseira, o módulo consome 0,085 ampères. No em-estado o atraso do sinal com uma carga resistive máxima é 10 milissegundos. No fora-estado, o atraso do sinal para a carga resistive máxima é 10 milissegundos. A escala da tensão de funcionamento com uma fonte de uma C.C. de 5 volts é 5 a 125 volts e com umas 24 fontes da C.C. dos volts, é 5 a 265 volts. O escapamento máximo do fora-estado é 0 miliampères. O nível mínimo de corrente recomendada da carga é 10 miliampères em 5 volts de C.C. Em 120/240 de volt de C.A., a corrente contínua pelo ponto é 2,5 ampères. Em 125 volts de C.C., a corrente contínua pelo ponto é 1 ampère e em 24 volts de C.C., a corrente contínua pelo ponto é 2 ampères.
Mais informação:
| Fabricante |
AB/Rockwell Automation |
| Série |
SLC 500 |
| Número da peça |
1746-OX8 |
| Tipo de produto |
Módulo de saída |
| Tipo da saída |
Saídas do relé |
| Saídas |
8 |
| Temperatura de funcionamento |
32 a 140 graus de Fahrenheit |
| Temperatura de armazenamento |
-40 a 185 graus de Fahrenheit |
| Dissipação de calor total |
8,6 watts |
| Dissipação de calor pelo ponto |
0,825 watts |
-
Verifique a publicação para ver se há códigos e explicações de erro no significado destes códigos.
-
Assegure-se de que interruptores de mergulho esteja configurado corretamente, publicação igualmente ajude com este processo.
-
Verifique para ver que o cabo do RIO está terminado corretamente em ambas as extremidades.
-
Inspecione visualmente comunicações do RIO cabografam para os danos se possível.
-
Se usando um módulo do varredor para ser certo verificar novamente a configuração assim como os G-dados usados na programação
-
Verifique visualmente o módulo para ver se há dano tal como a placa quebrada queimada dos componentes da saída assim como termine os pinos que introduzem na placa traseira.
-
Assegure-se de que a cremalheira que o módulo de ASB está sendo obstruído em está na boa condição de trabalho
Um outro módulo: Os módulos do I/O de SLC 500 Digitas entraram números de catálogo1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo da saída1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo do entrada/saída da combinação1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
