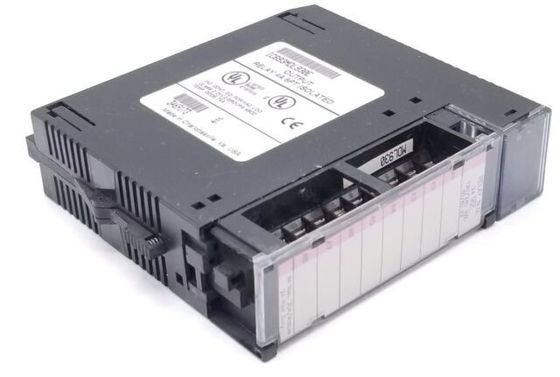

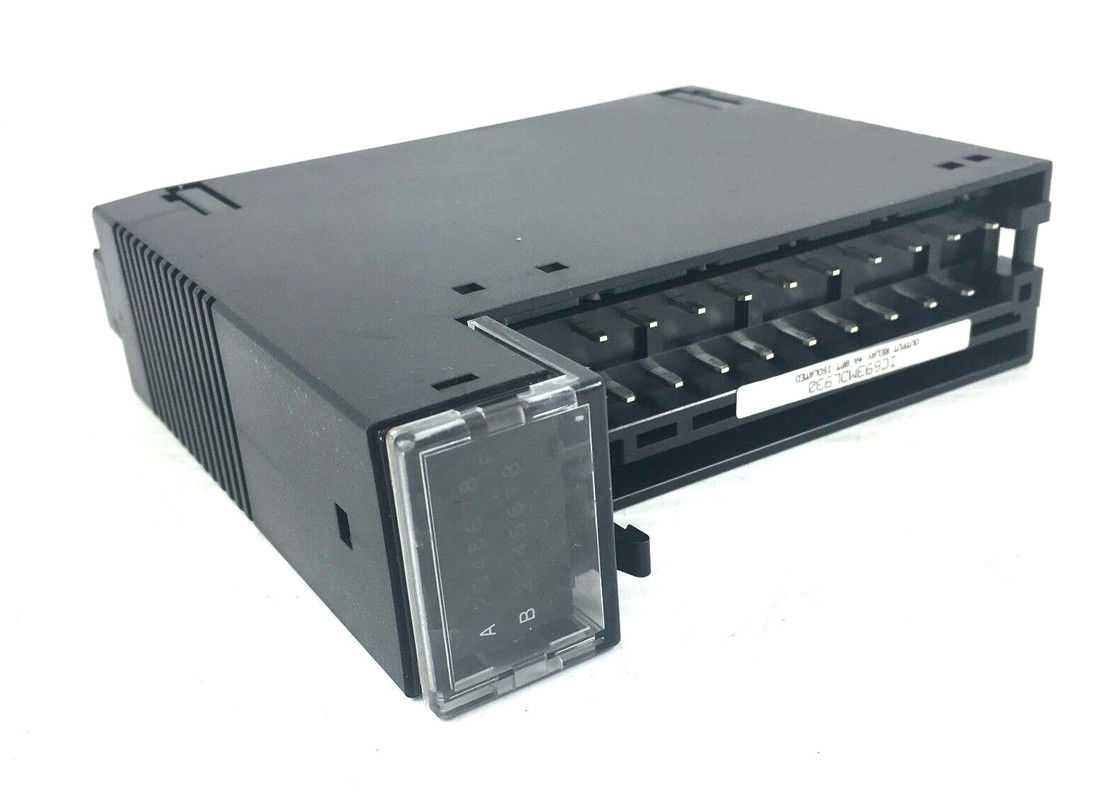

SAÍDA DISCRETA DO PONTO AC/DC DO MÓDULO DO I/O DE GE IC693MDL930 8 120/240 DE VAC RELÉ DE 5/24/125 DE VDC NORMALMENTE ABERTO

SAÍDA DISCRETA DO PONTO AC/DC DO MÓDULO DO I/O DE GE IC693MDL930 8 120/240 DE VAC RELÉ DE 5/24/125 DE VDC NORMALMENTE ABERTO

Informações sobre o produto GE IC697CPM790:

• MÓDULO DO I/O
• DISCRETO
• 8 PONTOS
• SAÍDA DE AC/DC
• 120/240 de VAC
• 5/24/125 de VDC
• RELÉ
• NORMALMENTE ABERTO
• 4 AMPÈRES
• ISOLADO
• MÓDULO DE SAÍDA DO RELÉ DE 8 CANAIS
• 90-30 SÉRIE

O módulo de GE Fanuc IC693MDL930 é um módulo de saída isolado do relé. É compatível com a família do PLC da série 90-30 e pode ser instalado em todo o entalhe vago de 10 entalhes de uma placa de base de 5 entalhes ou. Oito canais normalmente abertos do relé estão disponíveis no módulo e podem ser usados controlando cargas conectadas do usuário tais como os solenoides, os indicadores, e os acionadores de partida de motor. Cada canal de saída tem uma capacidade atual de comutação de 4 ampères. Todos os canais de saída são isolados de se e cada canal tem seu próprio terminal de saídas de potência comum. O poder para os dispositivos do campo precisa de ser fornecido pelos usuários. Os fusíveis integrados não estão disponíveis no módulo IC693MDL930. Um indicador do diodo emissor de luz é fornecido para cada um dos canais de saída no módulo IC693MDL930.

O módulo IC693MDL930 é avaliado para 24 volts de C.C. e 120/240 de volt de C.A. Para a alimentação de DC, a escala da tensão de funcionamento é 5 a 30 volts de C.C., e para a alimentação CA, a escala da tensão de funcionamento é 5 a 250 volts de C.A. (em 50 a 60 Hertz). O lado do campo ao isolamento lateral da lógica no módulo IC693MDL930 é 1500 volts. A avaliação da carga máxima para o módulo IC693MDL930 é 20 ampères para a instalação do UL. A carga mínima é 10 miliampères e a corrente máxima do inrush é 5 ampères. O máximo e fora do tempo de resposta é ambos os 15 milissegundos. O consumo atual interno dos 5 volts da fonte de energia da placa traseira é 6 miliampères quando todas as saídas estão ligada. O consumo atual interno dos 24 volts da placa traseira é 70 miliampères quando todas as saídas estão ligada. A variação da temperatura de funcionamento para o módulo IC693MDL930 tem 0 a 50 graus Célsio.

O IC693MDL930 é um módulo de saída discreto que seja parte da série 90-30 séries programáveis do controlador da lógica (PLC), fabricado anteriormente por GE Fanuc, agora sob Emerson Automation. Este módulo está a uma largura do único-entalhe, oito (8) contato (N.O.) normalmente aberto individualmente isolado das saídas do formulário A que são compatíveis para o uso com a série 90-30 conjuntos modulares e encaixados do módulo da unidade do processador central (processador central) como o componente local e distribuído do I/O. Adicionalmente, este módulo igualmente apoia os sistemas modernos de RX3i e de RX7i como os módulos de saída distribuídos. Este módulo é compatível para o uso com acionadores de partida de motor, dispositivos solenoide-atuados, e lâmpadas de indicação.

As saídas do contato IC693MDL930 têm as avaliações atuais de 4 ampères, máximas para cargas resistive pelo ponto; 2 ampères para as cargas piloto do dever pelo ponto, e 20 ampères pelo módulo para as instalações do UL quando a carga mínima do módulo for 10 miliampères. Cada saída do contato é operável em tensões nominais de 24 VDC e de 120/240 VDC quando as escalas da tensão de funcionamento forem 5-30 VDC/5-250 VAC em uma frequência de 50/60 de hertz. Igualmente gera uma corrente máxima do inrush de 5 ampères quando o tempo de resposta máximo do canal for a Senhora 15 para ambos e fora da transição de sinal.

Este módulo tem um consumo de potência interno de 6 miliampères com todas as saídas de um ônibus de 5 volts na placa traseira e de 70 miliampères com todas as saídas do ônibus do relé 24V na placa traseira. Com isolamento individual, cada canal de saída pode operar-se nas tensões diferentes que fornecem a flexibilidade operacional máxima. As avaliações do isolamento do módulo são 1500 volts entre o lado do campo e o lado da lógica e 500 volts entre os canais.

Características:
Único processador central do entalhe
? Fornece 1 Mbyte da memória bateria-suportada no
o mesmo entalhe (até 512 Kbytes disponível para o uso de
programa aplicativo do diagrama da escada)
? Cálculos da vírgula flutuante dos apoios
? Até as entradas 12K e saídas discretas (alguma mistura -
modo simples somente); 2048 votaram as entradas discretas, 2048
saídas discretas votadas
Até as entradas 8K análogas (modo simples somente) e
saídas 8K análogas (modo simples somente); 1024 votaram
entradas análogas
? 0,4 microssegundos pela função booleana
? 64 megahertz, microprocessador 80486DX2
? I/O I/O dos apoios IC660/IC661 (e IC697 no modo simples único)
? Programado por MS-DOS, ou pelo software de Windows
produtos que correm em Windows 95 ou em Windows
NT sobre o TCP/IP dos ethernet ou com o SNP
porto.
? Memória configurável dos dados e do programa
? pulso de disparo Bateria-suportado do calendário
? Interruptor de modo da operação de três posições
? Acesso controlado da senha
? Memória remota do keyswitch do programador
proteção
? Quatro diodos emissores de luz do estado
