Sobre 2198-H015-ERS2:

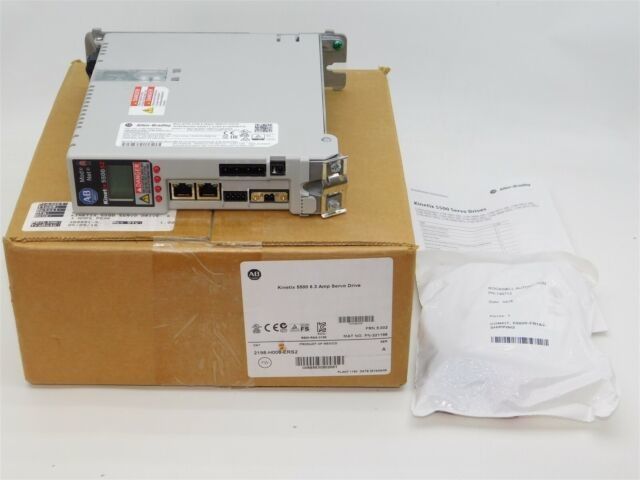

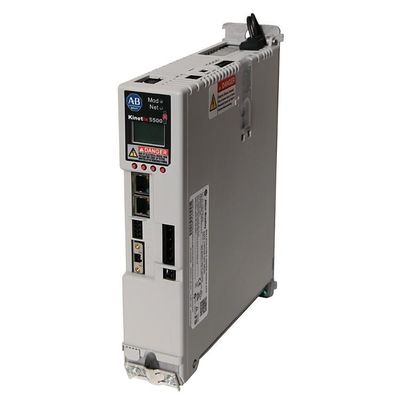

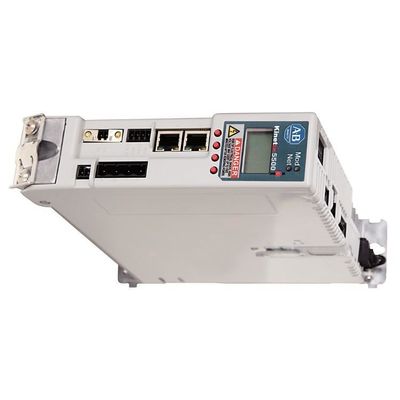

O 2198-H015-ERS2 é uma movimentação servo dos ethernet I/P Digitas de AB Kinetix 5500. Esta movimentação servo é usada para a aplicação do movimento e do controle de posição e o capaz diretamente da integração com os controladores que residem na rede dos ethernet I/P. Esta movimentação fornece a corrente e o poder necessários de saída à movimentação um servo motor de Kinetix, seguindo o movimento definido e posicionando o perfil.

O 2198-H015-ERS2 é especificamente compatível com CompactLogix 5370 controladores para executar o movimento integrado sobre os ethernet I/P. segundo o controlador, machados do movimento pode ser definido. Os machados de um movimento podem ser compostos de toda a combinação de CIP conduzem machados, machados consumidos, machados virtuais e outros machados configuráveis. Adicionalmente, o laço da posição, o laço da velocidade e o laço do torque podem ser configurados com o controlador.

O 2198-H015-ERS2 é posto por uma escala de tensão de entrada da fase rms, 3 de 195-264V e do 324-528V rms, fase 3 quando os níveis de tensão nominal forem 240V e 480 V, respectivamente. Esta movimentação fornece uma corrente de saída contínua (rms) 13,0 de A, corrente de saída máxima de 32,5 A e potência de saída de 4.0kW - 8,3 quilowatts segundo a fonte da tensão de entrada. Esta movimentação tem uma resistência de derivação interna de 60? e poder interno da derivação de 50 W. Esta movimentação apoia da largura de banda máxima de uma velocidade de 300 hertz a largura de banda e do laço atual de 1000 hertz.

O 2198-H015-ERS2 vem com relação de comunicação de dois (2) ethernet. Estes portos apoiam topologias niveladas lineares, da estrela e do dispositivo do anel (DÓLAR). Isto elimina a necessidade de comprar um adaptador adicional para permitir uma comunicação com o controlador e os dispositivos do sócio. Esta movimentação servo é igualmente capaz da funcionalidade segura do torque-Fora (STO) como a segurança funcional integrada da movimentação.

• 2198H015ERS2

• MOVIMENTAÇÃO SERVO

• 195-264/324-528 O CANO PRINCIPAL DO VAC ENTROU

• 3.4/5.2 BRAÇOS

• 24 VDC DE ENTRADA DE CONTROLE

• 2,8 AMPÈRES

• 0-460 SAÍDA DO MOTOR DE VRMS

• 5 RMS


Tipicamente, uma corrente da carga não é constante. Varia ao longo do tempo. Para a compatibilidade da carga do pulso, as regras de seguimento devem ser encontradas:

a) A procura do poder do pulso deve realizar-se abaixo de 150% do poder nominal.

b) A duração do poder do pulso deve ser mais curto do que o tempo reservado do Poder-impulso. (veja a seção da saída)

c) (R.M.S.) a corrente de saída média deve estar abaixo da corrente de saída contínua especificada. Se a corrente de R.M.S é mais alta, a unidade responderá com uma parada programada térmica depois de algum tempo. Use a curva máxima do ciclo de dever (Fig. 27-2) para verificar se a corrente de saída média está abaixo da corrente nominal.

d) Para alturas mais altamente de 2000m reduzem a carga do pulso (30W/1000m) ou a temperatura ambiental

Siga estas etapas para montar a movimentação em configurações da único-linha central.
1. observe estas exigências de afastamento ao montar uma única movimentação ao painel:
• O afastamento adicional é exigido para cabos e fios ou o sistema da conexão do compartilhar-ônibus conectado à parte superior da movimentação.
• O afastamento adicional é exigido se outros dispositivos são instalados acima e/ou abaixo da movimentação e têm exigências de afastamento do seus próprios.
• O afastamento adicional deixado e o direito da movimentação são exigidos quando montados junto ao equipamento sensível do ruído ou às maneiras limpas do fio.
• A profundidade mínima recomendada do armário é 300 milímetros (11,81 dentro.).
