AB 2198-H008-ERS2 saída atual VAC da entrada de 1 de pico de 6,3 ampères e de 3 fase 190 - 528

AB 2198-H008-ERS2 saída atual VAC da entrada de 1 de pico de 6,3 ampères e de 3 fase 190 - 528

Sobre 2198-H008-ERS2:

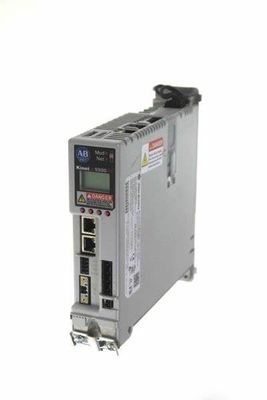

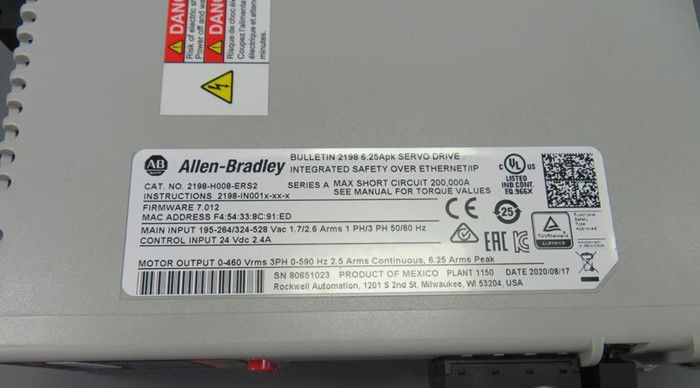

O AB 2198-H008-ERS2 é uma movimentação servo dos ethernet I/P de Kinetix 5500. Esta movimentação caracteriza um porto de comunicação integrado duplo dos ethernet I/P que permitem esta movimentação de conectar a uma rede Ethernet existente para fins de executar a integração e o torque seguro integrado fora da funcionalidade (STO). Esta movimentação é operação quando fornecida com os 195… 264V rms, monofásicos (nom 240V); 195… 264V rms, trifásicos (nom 240V) e 324… 528V rms, trifásicos (nom 480V).

Estas tensões de entrada permitem a movimentação de entregar as avaliações potências de saída e atuais de 0,5 quilowatts em 195… 264V rms, monofásicas; 0,8 quilowatts em 195… 264V rms, trifásicos e 1,6 quilowatts em 324… 528V rms, corrente de saída trifásica assim como contínua (0-peak) de 3,5 A, corrente de saída contínua (rms) de 2,5 A, corrente de saída máxima (0-peak) de 8,8 A e corrente de saída máxima (rms) de 6,25 A.

Esta movimentação apoia a integração a ControlLogix 5570, a ControlLogix 5580, a CompactLogix 5370, ou a CompactLogix 5380 controladores que usam o desenhista de Logix do estúdio 5000. Este é o método da integração da premier onde os parâmetros da movimentação podem se transformar parte do programa de usuário e processada pelo controlador de Logix. Isto permite a configuração dinâmica e as atribuições da movimentação, minimizando a necessidade de rompimento humano da intervenção e do processo.

Os conectores disponíveis instalados a esta movimentação são conector do feedback do motor (MF), entradas de Digitas (IOD) conector, de freio do motor conector (porque), de resistor de derivação conector (RC), de canos principais da C.A. conector do poder de entrada (IPD), de ônibus de C.C. conector (C.C.) (sob a tampa), conector do poder de entrada do controle 24V (PC) e de poder do motor conector (PM). Esta movimentação apoia a instalação de empilhamento zero que é usada idealmente em espaços mínimos e apertados do painel.

A movimentação opera-se nas várias configurações, autônomas e na multi-linha central: o híbrido compartilhado de AC/DC compartilhou de AC/DC, da C.A. compartilhada e da C.C. compartilhada. Fornece uma solução eficaz na redução de custos do movimento, entregando o elevado desempenho e a escalabilidade os enrolamentos do motor combinados para conduzir avaliações para a cola aperfeiçoada do sistema (0,6 quilowatts a 1,6 quilowatts).

Aumentando o portfólio da arquitetura do médio-alcance, este sistema do movimento é projetado conectar e operar com CompactLogix 5370 controladores usando o ambiente do estúdio 5000 e apoiando o movimento integrado na rede de EtherNet/IP. A aplicação do desenhista de Logix do estúdio 5000, versão 24,00 ou mais atrasado deve ser usada. Com os benefícios deste sistema do movimento, as aplicações do movimento podem ser corridas em uma plataforma do único controle usando uma única rede, simplificando o projeto, o funcionamento, e a manutenção do equipamento. A característica que está para fora sobre este modelo servo da movimentação é seu torque-fora seguro através de sua capacidade da rede de EtherNet/IP.

Esta característica trabalha tipicamente dentro tendo o GuardLogix 5570 ou a edição do controlador da segurança de GuardLogix 5370 do estojo compacto um comando seguro do torque-Fora (STO) sobre a rede de EtherNet/IP; o 2198-H008-ERS2 integrou a movimentação da segurança executa então o comando.

• MOVIMENTAÇÃO SERVO

• KINETIX 5500

• 195-264 / 324-528 VAC

• FASE 3

• W/SAFETY

Tipicamente, uma corrente da carga não é constante. Varia ao longo do tempo. Para a compatibilidade da carga do pulso, as regras de seguimento devem ser encontradas:

a) A procura do poder do pulso deve realizar-se abaixo de 150% do poder nominal.

b) A duração do poder do pulso deve ser mais curto do que o tempo reservado do Poder-impulso. (veja a seção da saída)

c) (R.M.S.) a corrente de saída média deve estar abaixo da corrente de saída contínua especificada. Se a corrente de R.M.S é mais alta, a unidade responderá com uma parada programada térmica depois de algum tempo. Use a curva máxima do ciclo de dever (Fig. 27-2) para verificar se a corrente de saída média está abaixo da corrente nominal.

d) Para alturas mais altamente de 2000m reduzem a carga do pulso (30W/1000m) ou a temperatura ambiental

Siga estas etapas para montar a movimentação em configurações da único-linha central.
1. observe estas exigências de afastamento ao montar uma única movimentação ao painel:
• O afastamento adicional é exigido para cabos e fios ou o sistema da conexão do compartilhar-ônibus conectado à parte superior da movimentação.
• O afastamento adicional é exigido se outros dispositivos são instalados acima e/ou abaixo da movimentação e têm exigências de afastamento do seus próprios.
• O afastamento adicional deixado e o direito da movimentação são exigidos quando montados junto ao equipamento sensível do ruído ou às maneiras limpas do fio.
• A profundidade mínima recomendada do armário é 300 milímetros (11,81 dentro.).

1606-XLE120E & 1606-XLE120EC 24V, 5A; Entrada da fase monofásica
Instruções para a operação bifásica:
a) a fase de A para pôr em fase a conexão é reservada contanto que a tensão de fornecimento estiver abaixo de 240V (+10%).
b) usa um fusível ou um interruptor para proteger a entrada de N. A entrada de N não é protegida e neste caso é conectada internamente a um fio quente

Adisadvantages:
A. A fonte de alimentação defeituosa não pode ser reconhecida. O diodo emissor de luz verde ainda estará ligada desde que reverso-é posto da outra fonte de alimentação.
B. Não cobre falhas tais como um interno procura um caminho mais curto no lado secundário da fonte de alimentação. - Quase tão virtualmente impossível - em um caso, a unidade defeituosa transforma-se uma carga para as outras fontes de alimentação e a tensão da saída não pode ser mantida mais.

Um outro módulo:
Os módulos do I/O de SLC 500 Digitas entraram números de catálogo
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Números de catálogo da saída
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Números de catálogo do entrada/saída da combinação
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
