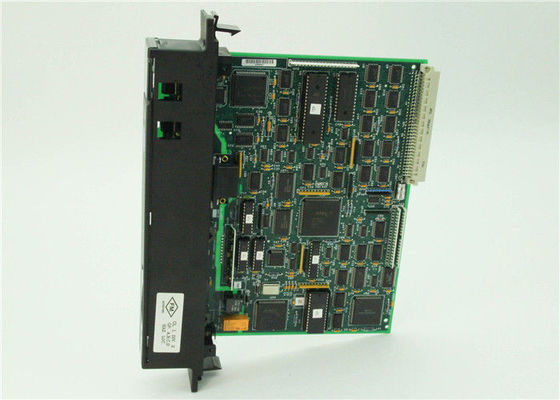

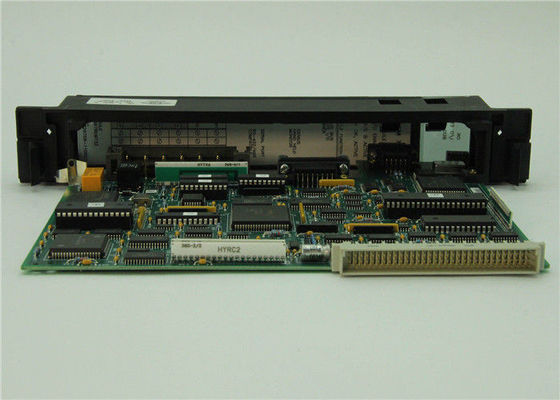

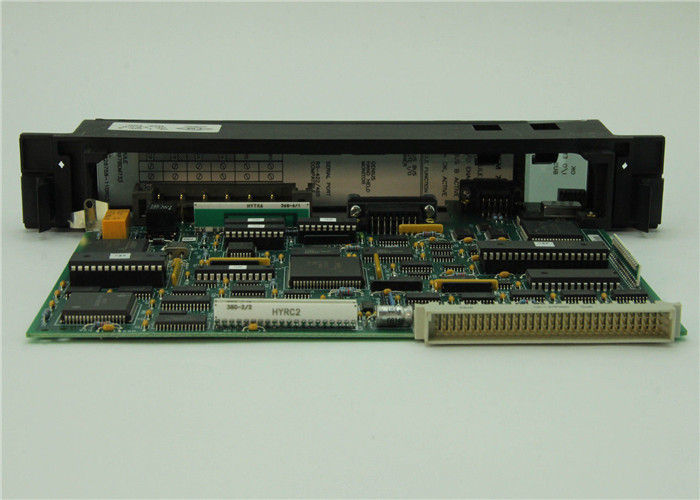

Varredor do I/O do telecontrole do PWB BEM 733 das placas de circuito do poder da substituição de IC697BEM733 GE
Detalhes rápidos redundantes do módulo de fonte de alimentação
Comprimento máximo do ônibus: 7500 pés (2275 medidores) em 38,4 Kbaud, 4500 pés (1365 medidores) em 76,8 Kbaud, 3500 pés (1060 medidores) em 153,6 Kbaud estenderam, 2000 pés 605 medidores) em 153,6 Kbaud, padrão. O comprimento máximo em cada taxa de transmissão igualmente depende do tipo de cabo. O usuário de sistema do I/O de IC66*? o manual de s fornece uma lista completa de tipos de cabo, mostrando comprimentos do ônibus e taxas de transmissão correspondentes.
Número máximo de dispositivos pelo ônibus: 32 dispositivos no padrão de 153,6 Kbaud, 153,6 Kbaud estendido, ou 76,8 Kbaud. 16 dispositivos em 38,4 Kbaud. Inclui o controlador do ônibus e monitor Handheld.
a baud 153.6K estendeu: Até 20 gotas totalmente carregados, ou até 30 gotas se não totalmente carregados.
baud 76.8K: Até 10 gotas totalmente carregados, ou até 30 gotas se não totalmente carregados.
Peso: 1,5 libras
Tipo de dispositivo: Expansão remota 128BYTES do ônibus do gênio do módulo do I/O

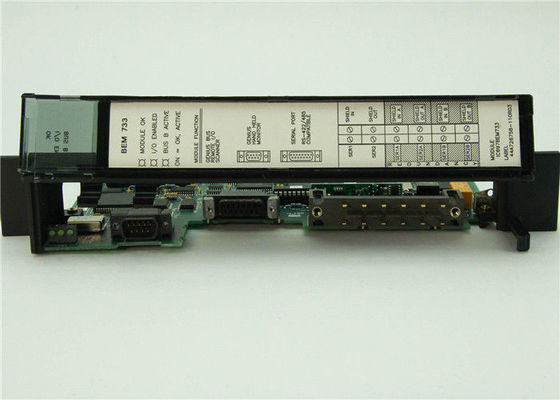

Diodo emissor de luz: A APROVAÇÃO do módulo, I/O permitiu, o ônibus B ativo
Portos: Uma 15 porta de série compatível do pino RS-422/485, um 9 porto à mão do monitor do pino IC66*.
Tamanho: Ocupa o único entalhe na cremalheira IC697 remota
Atual exigido do ônibus de +5V: 0,8 ampères
Tipo do ônibus: cabo Margarida-acorrentado do ônibus; único twisted pair mais o protetor ou o Twinax. O cabo e os modens de fibras óticas podem igualmente ser usados.
Terminação do ônibus: resistor de 75, 100, 120, ou 150 ohms em ambas as extremidades do cabo elétrico do ônibus.
Baud Rate: Configurável. 153,6 o padrão de Kbaud, 153,6 Kbaud estendeu, 76,8 Kbaud, ou 38,4 Kbaud.
OUTROS PRODUTOS SUPERIORES
| Motor de Yasakawa, SG do motorista |
Motor HC- de Mitsubishi, HA |
| Módulos 1C- de Westinghouse, 5X- |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756- do AB, 1759 - tela táctil 2711- |
| SR. da movimentação de Mitsubishi, motor HA -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0- de Fanuc, movimentação |
Transmissor EJA- de Yokogawa |
| Transmissor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, movimentação MH |
Módulo 6ES- de Siemens, tela táctil 6AV- |
O varredor remoto do I/O IC697 (IC697BEM733/735) é um módulo inteligente que monte em uma cremalheira IC697 remota, e conecta os módulos do I/O IC697 a um ônibus de IC66*. Um varredor remoto do I/O e os módulos que serva para compor uma gota remota no ônibus de IC66*. Uma gota remota pode consistir em até oito cremalheiras, ligadas pelo transmissor do ônibus e pelos módulos de receptor do ônibus. 9 entalhes e/ou 5 cremalheiras do entalhe IC697 podem ser usados. A distância máxima da primeira cremalheira à última cremalheira em uma gota remota é 50 pés (15 medidores).
O varredor remoto do I/O pode segurar qualquer mistura de entradas discretas e análogas e de saídas até um total de 1024 entradas discretas e de 1024 saídas discretas, ou 64 entradas análogas e 64 saídas análogas (apesar do número de cremalheiras na gota remota). Uma gota remota pode incluir todos os módulos IC697 discretos presentemente-disponíveis, os módulos análogos, e os módulos análogos do expansor. Os módulos do transmissor do ônibus, do receptor do ônibus, do PCM, e do ADS podem igualmente ser colocados em uma gota remota. Uma gota remota não pode ter nenhuma interrupções do módulo do I/O, controladores do ônibus, módulos de comunicações, ou outros módulos que dependem das instruções de COMREQ para suas operações.
O varredor remoto do I/O é serido idealmente para o uso em um sistema do PLC IC697. Contudo, qualquer tipo de PLC ou de computador capaz de controlar um ônibus de IC66* pode ser usado como o anfitrião. Os anfitriões apropriados incluem IC660 PLCs, IC655 PLCs, e computadores equipados com um PCIM (módulo de relação do computador pessoal), o QBIM (módulo de relação do Q-ônibus), ou uma relação GENI-baseada da terceira.
Produtos similares do módulo de fonte de alimentação redundante
O analógico IC670ALG230 entrou a corrente 8 pintas. Agrupado
O analógico IC670ALG240 entrou o canal 16 atual
IC670ALG620 o canal da RTD 4 isolou o fio 3
Canal de IC670ALG630 TC 8
Tensão da saída IC670ALG310 análoga, 8 canal, +/-10V, 0 a 10V
Corrente de saída IC670ALG320 análoga/tensão 4 pintas. Agrupado
Corrente de saída IC670ALG330 análoga, canal 8
Unidade de relação do ônibus do gênio IC670GBI002 (BIU)
IC670GBI102 120Vac/125Vdc pôs a unidade de relação do ônibus do gênio
Unidade de relação do ônibus de IC670PBI001 Profibus, DP 12M Baud
IC670CBL002 21" cabo da expansão do I/O
Cabo IC670CBL003 para a base do I/O do estilo do conector (IC670CHS003), 2 medidores, 18 Calibre de diâmetro de fios, conector em uma extremidade
Cabo IC670CBL004 para a base do I/O do estilo do conector (IC670CHS003) à base da compensação da junção fria do TC (IC670CHS004), 1 medidor, conector de acoplamento em ambas as extremidades
IC670MDL233 120VAC entrada isolada 8 pintas
IC670MDL240 120VAC entrou 16 pintas. Agrupado
IC670MDL241 240VAC entrou 16 pintas, 2 grupos de 8
Posição de IC670MDL640 24VDC/negativo. A lógica entrou 16 pintas. Agrupado
Posição de IC670MDL641 48VDC/negativo. A lógica entrou 16 pintas. Agrupado
Posição de IC670MDL642 125VDC/negativo. A lógica entrou 16 pintas. Agrupado
Posição de IC670MDL643 5/12Vdc/negativo. A lógica entrou 16pt agrupado
Posição de IC670MDL644 24VDC/negativo. A entrada rápida 16pt da lógica agrupou
