O PWB MKVI de IS200IGEHG1A GE é uma placa de circuito do controle da plataforma da gestão da turbina do gás/vapor

Motor de Yasakawa, SG do motorista	Motor HC- de Mitsubishi, HA
Módulos 1C- de Westinghouse, 5X-	Emerson VE, KJ
Honeywell TC, TK	Módulos IC de GE -
Módulo de ABB	Módulo 1756- do AB, 1759 - tela táctil 2711-
SR. da movimentação de Mitsubishi, motor HA -, HC	Emerson MoudlesVE-, KJ -
Motor A0- de Fanuc, movimentação	Transmissor EJA- de Yokogawa
Transmissor 3051- de Rosemount	Módulo 140- de Schneider
Motor de Panasonic, movimentação MH	Módulo 6ES- de Siemens, tela táctil 6AV-

O IS200IGEHG1A é um PWB fabricado pela empresa de GE para seu sistema de Mark VI. O MKVI é uma plataforma da gestão da turbina do gás/vapor criada por GE como parte da linha de Speedtronic. Este sistema pode ser usado na palavra simples ou no formulário redundante triplo para encontrar as necessidades de sua turbina associada.

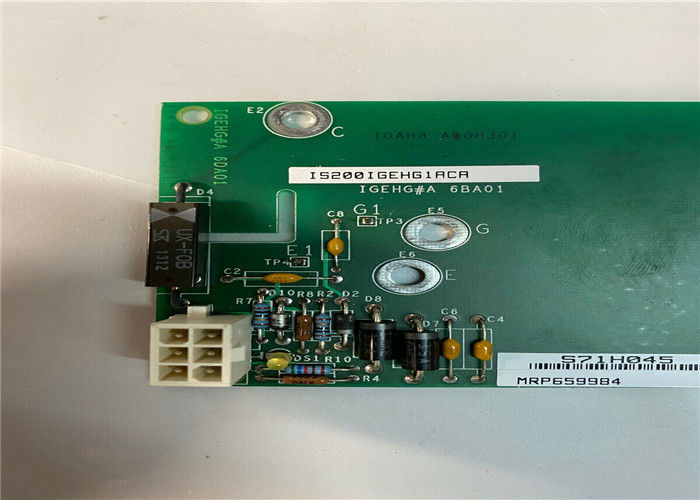

O IS200IGEHG1A é uma placa passiva da relação de IGBT que forneça as peças passivas da relação da fase da saída necessárias em terminais da porta de IGBT para movimentações dentro da série da inovação. É usado com os módulos duplos de IGBT e usa os resistores bloqueando axiais feitos sob medida como elementos do fusível. A placa executa uma função de normalização relativo à relação da fase e ao painel de controlo (IS200PICH.)

O IS200IGEHG1A é uma placa menor com poucos componentes. É construído com dois componentes da tomada (P1 e P2,) e seis conectores do ilhó (E1 com o E6,) que são feitos dos furos fábrica-furados rodeados por um material condutor. A placa tem dois diodos para a supressão transiente da tensão. Igualmente tem um diodo de alta tensão. A placa é projetada com uma porta SOBRE e uma porta FORA do resistor, assim como um resistor do sangramento. Dois diodos luminescentes são ficados situados em lados opostos da placa. Quando IGBTs é bloqueado SOBRE, estes componentes iluminar-se-ão acima.

O IS200IGEHG1A não tem nenhum fusível e não tem nenhum hardware ajustável. Quando a placa tiver quatro pontos de teste do TP, estes são para o uso da fábrica somente e não estão pretendidos para que os usuários alcancem. Se mais informação sobre a disposição da placa ou seus componentes é necessário, a biblioteca de GE dos manuais, dos guias do usuário, ou das folhas de dados deve ser consultado para esta informação.
