Detalhes rápidos

Escala de produto
Processo ATV600 de Altivar
Produto ou tipo componente
Movimentação de velocidade variável
Aplicação específica do produto
Processo e utilidades
nome curto do dispositivo
ATV630
Variação
Versão padrão
Destino do produto
Motores assíncronos
Motores síncronos
Filtro da compatibilidade eletrónica
Integrado 492,13 ft (categoria C3 de 150 m) EN/IEC 61800-3
Grau do IP de proteção
IP21IEC 61800-5-1
IP21IEC 60529
[Nós] tensão de fonte avaliado
380… 480 V
Grau de proteção
Tipo do UL - 1 UL 508C
Tipo de refrigerar
Convecção forçada
Frequência de fonte
50… 60 hertz - 5… 5%
[Nós] tensão de fonte avaliado
380… 480 V - 15… 10%
Quilowatt do poder do motor
dever normal de 55 quilowatts)
45 quilowatts resistentes)
Avaliação de poder máxima do cavalo
um dever normal de 75 cavalos-força
60 cavalos-força resistente
Linha corrente
97,2 um dever normal de 380 V)
84,2 um dever normal de 480 V)
81,4 uns 380 V resistentes)
71,8 uns 480 V resistentes)
Linha em perspectiva Isc
kA 50
Poder aparente
70 dever normal do kVA 480 V)
59,7 kVA 480 V resistente)
Corrente de saída contínua
106 um dever normal de 2,5 quilohertz
88 um 2,5 quilohertz resistente
Perfil do controlo do motor assíncrono
Padrão constante do torque
Padrão variável do torque
Modo aperfeiçoado do torque
Perfil do controlo do motor síncrono
Motor do ímã permanente
Motor síncrono da relutância
Frequência da saída da movimentação da velocidade
0,1… 500 hertz
Frequência de comutação nominal
2,5 quilohertz
Frequência de comutação
2,5… 8 quilohertz com derating o fator
2… 8 quilohertz ajustável
Função de segurança
STO (torque seguro fora) SIL 3
Lógica discreta da entrada
16 velocidades pré-ajustadas
Protocolo do porto de comunicação
Ethernet
Série de Modbus
Modbus TCP
Cartão da opção
Entalhe um módulo de comunicação, DP V1 de Profibus
Entalhe um módulo de comunicação, PROFINET
Entalhe um módulo de comunicação, DeviceNet
Entalhe um módulo de comunicação, Modbus TCP/EtherNet/IP
Entalhe um módulo de comunicação, corrente de margarida RJ45 de CANopen
Entalhe um módulo de comunicação, CANopen SUB-D 9
Entalhe um módulo de comunicação, terminais de parafuso de CANopen
Entalhe A/slot módulo digital e análogo de B do I/O da extensão
Módulo da extensão do relé da saída do entalhe A/slot B
Entalhe um módulo de comunicação, ethernet IP/Modbus TCP/MD-Link
módulo de comunicação, BACnet MS/TP
módulo de comunicação, ethernet Powerlink
Complementar
Montando o modo
Montagem da parede
Corrente transiente máxima
116,6 um dever normal de 60 s)
132 uns 60 s resistentes)
Fase
fase 3
Número discreto da saída
0
Tipo discreto da saída
Saídas R1A do relé, R1B, C.A. de R1C 250 V 3000 miliampères
Saídas R1A do relé, R1B, C.C. de R1C 30 V 3000 miliampères
Saídas R2A do relé, C.A. de R2C 250 V 5000 miliampères
Saídas R2A do relé, C.C. de R2C 30 V 5000 miliampères
Saídas R3A do relé, C.A. de R3C 250 V 5000 miliampères
Saídas R3A do relé, C.C. de R3C 30 V 5000 miliampères
Tensão da saída
<> Impulso atual provisório permissível
1,1 x em um dever normal de 60 s)
1,5 x em 60 s resistentes)
Compensação do deslizamento do motor
Não disponível na lei do motor do ímã permanente
Pode ser suprimido
Automático o que quer que a carga
Ajustável
Rampas da aceleração e da retardação
Ajustável linear separadamente de 0,01… 9999 s
Relação física
Ethernet
2 fio RS 485
Travagem à paralisação
Pela injeção da C.C.
Tipo da proteção
Motor da proteção térmica
Torque seguro fora do motor
Motor da ruptura da fase do motor
Movimentação da proteção térmica
Torque seguro fora da movimentação
Movimentação de superaquecimento
Sobrecarga entre fases de saída e movimentação da terra
Sobrecarga da movimentação da tensão da saída
Procurar um caminho mais curto a movimentação da proteção
Movimentação da ruptura da fase do motor
Sobretensões na movimentação do ônibus de C.C.
Linha movimentação da sobretensão da fonte
Linha movimentação do undervoltage da fonte
Linha movimentação da perda da fase da fonte
Movimentação da velocidade excessiva
Ruptura na movimentação de circuito do controle
Taxa de transmissão
10, 100 Mbits
4800 bps, 9600 bps, 19200 bps, 38,4 kbps
Definição da frequência
Indique a unidade 0,1 hertz
Entrada análoga 0.012/50 hertz
Quadro de transmissão
RTU
Conexão elétrica
Terminais de parafuso removíveis do controle 0,5… 1,5 Calibre de diâmetro de fios 16 Calibre de diâmetro de fios 20 do ² do milímetro…
Linha terminal de parafuso 70 do lado… 120 do ² milímetros de kcmil 250 Calibre de diâmetro de fios 1/0…
Terminal de parafuso 70 do motor… 120 do ² milímetros de kcmil 250 Calibre de diâmetro de fios 1/0…
Tipo do conector
RJ45 nos ethernet do terminal gráfico)/Modbus remotos TCP
RJ45 na série remota de Modbus do terminal gráfico)
Formato de dados
8 bocados, impar configurável, mesmo ou nenhuma paridade
Tipo de polarização
Nenhuma impedância
Modo da troca
Metade - frente e verso, completo - duplex, ethernet do autonegotiation/Modbus TCP
Número de endereços
1… série de 247 Modbus
Método do acesso
Escravo Modbus TCP
Fonte
Fonte externo para C.C. das entradas digitais 24 V 19… 30 V), <1> fonte interna para o potenciômetro da referência (1 a kOhm 10) 10,5 V C.C. +/- 5%, <10 mA="" overload="" and="" short-circuit="" protection=""> fonte interna para entradas digitais e C.C. de STO 24 V 21… 27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> sinalização local
Para o diagnóstico local 3 diodos emissores de luz
para o estado encaixado de uma comunicação 3 diodos emissores de luz (cor dupla)
para o estado do módulo de comunicação 4 diodos emissores de luz (cor dupla)
para a presença de diodo emissor de luz da tensão 1 (vermelho)
Largura
11,42 em (290 milímetros)
Altura
36,30 em (922 milímetros)
Profundidade
12,72 em (323 milímetros)
Peso do produto
124,56 libras (E.U.) (56,5 quilogramas)
Número da entrada análoga
3
Tipo da entrada análoga
AI1, AI2, AI3 tensão software-configurável 0… 10 bocados do kOhm 12 da C.C. 31,5 de V
AI1, AI2, bocados atuais software-configuráveis de 0… 20 miliampère 250 ohms 12 de AI3
Entrada análoga da tensão AI2 - 10… 10 bocados do kOhm 12 da C.C. 31,5 de V
Número discreto da entrada
8
Tipo discreto da entrada
DI7, DI8 programável como a entrada 0 do pulso… 30 quilohertz, 24 C.C. de V <> entrou a compatibilidade
PLC discreto EN/IEC 61131-2 do nível de entrada DI1… DI6 1
DI5, IEC discreto 65A-68 do PLC do nível de entrada DI6 1
STOA, PLC discreto EN/IEC 61131-2 do nível de entrada 1 de STOB
Lógica discreta da entrada
Lógica positiva (fonte) DI1… DI8), < 5="" V=""> 11 V
Lógica negativa (dissipador) DI1… DI8), > 16 V, < 10="" V=""> número da saída análoga
2
Tipo da saída análoga
tensão Software-configurável AQ1, AQ2 0… 10 bocados do ohm 10 da C.C. 470 de V
AQ1 atual Software-configurável, AQ2 0… 20 bocados do miliampère 10
DQ- atual Software-configurável, C.C. de DQ+ 30 V
DQ- atual Software-configurável, DQ+ 100 miliampères
Provando a duração
Senhora 2 +/- 0,5 Senhoras DI1… DI4) - entrada discreta
Senhora 5 +/- 1 Senhora DI5, DI6) - entrada discreta
Senhora 5 +/- 0,1 Senhoras AI1, AI2, AI3) - entrada análoga
Senhora 10 +/- 1 Senhora AO1) - saída análoga
Precisão
+/- 0.6% AI1, AI2, AI3 para uma entrada análoga do °C da variação 60 da temperatura
+/- 1% AO1, AO2 para uma saída análoga do °C da variação 60 da temperatura
Erro das linearidades
AI1, AI2, AI3 +/- 0.15% da entrada análoga de valor máximo
AO1, AO2 +/- saída análoga de 0.2%
Número da saída do relé
3
Tipo da saída do relé
Ciclos configuráveis do relé NO/NC 100000 da falha da lógica R1 do relé
Relé configurável NENHUNS da sequência da lógica R2 do relé 100000 ciclos
Relé configurável NENHUNS da sequência da lógica R3 do relé 100000 ciclos
Refresque o tempo
Senhora R1 do relé, R2, R3) 5 da saída +/- 0,5 Senhoras)
Corrente de comutação mínima
Saída R1 do relé, R2, C.C. de R3 5 miliampère 24 V
Corrente de comutação máxima
Saída R1 do relé, R2, R3 resistive, phi de cos = 1 3 C.A. de A 250 V
Saída R1 do relé, R2, R3 resistive, phi de cos = 1 3 C.C. de A 30 V
Saída R1 do relé, R2, R3 indutivo, phi de cos = 0,4 7 Senhoras 2 Uma C.A. de 250 V
Saída R1 do relé, R2, R3 indutivo, phi de cos = 0,4 7 Senhoras 2 Uma C.C. de 30 V
Isolamento
Entre o poder e os terminais de controle
Frequência da saída máxima
500 quilohertz
Corrente entrada máxima pela fase
97,2 A
Seleção da aplicação da movimentação de velocidade variável
Construção - centrifugador do compressor da ATAC
Alimento e bebida que processam a outra aplicação
Fã de mineração de mineral e de metal
Bomba de mineração de mineral e de metal
Fã do petróleo e gás
Água e águas residuais a outra aplicação
Construção - compressor do parafuso da ATAC
Alimento e bebida que processam a bomba
Alimento e bebida que processam o fã
Alimento e bebida que processam a atomização
Eletro bomba submergível do petróleo e gás (ESP)
Bomba de injeção da água do petróleo e gás
Bomba do combustível para reatores de petróleo e gás
Compressor do petróleo e gás para a refinaria
Bomba do centrifugador da água e das águas residuais
Bomba de deslocamento positivo da água e das águas residuais
Eletro bomba submergível da água e das águas residuais (ESP)
Bomba de parafuso da água e das águas residuais
Compressor do lóbulo da água e das águas residuais
Compressor do parafuso da água e das águas residuais
Centrifugador do compressor da água e das águas residuais
Fã da água e das águas residuais
Transporte da água e das águas residuais
Misturador da água e das águas residuais
Escala de poder AC-3 do motor
55… 100 quilowatts 380… 440 fase de V 3
55… 100 quilowatts 480… 500 fase de V 3
Quantidade pelo grupo
1
Montagem do cerco
Fixado na parede
Ambiente
Resistência de isolação
> 1 C.C. de MOhm 500 V para que 1 minuto enterre
Nível de ruído
62,4 DB 86/188/EEC
Dissipação de poder em W
Convecção natural 131 W 380 V 2,5 quilohertz
Convecção forçada 917 W 380 V 2,5 quilohertz
Volume de ar refrigerando
77932,15 Gal/hr (E.U.) (295 m3/h)
Posição de operação
Vertical +/- 10 graus
THDI máximo
<48> Compatibilidade eletromagnética
IEC 61000-4-2 do nível 3 do teste da imunidade da descarga eletrostática
IEC irradiado 61000-4-3 do nível 3 do teste da imunidade do campo eletromagnético da radiofrequência
Transeunte rápido elétrico/IEC estourado 61000-4-4 do nível 4 do teste da imunidade
1.2/50 µs - 8/20 de IEC 61000-4-5 do nível 3 do teste da imunidade do impulso dos µs
IEC conduzido 61000-4-6 do nível 3 do teste da imunidade da radiofrequência
Grau de poluição
2 EN/IEC 61800-5-1
Resistência da vibração
pico de 1,5 milímetros para repicar um IEC 60068-2-6 de 2… 13 hertz)
1 GN 13… um IEC 60068-2-6 de 200 hertz)
Resistência de choque
15 Senhora IEC 60068-2-27 da GN 11
Humidade relativa
5… 95% sem IEC 60068-2-3 da condensação
Temperatura do ar ambiental para a operação
°F 5… 122 (- °C) 15… 50 sem derating)
°F 122… 140 (°C) 50… 60 com derating o fator)
Temperatura do ar ambiental para o armazenamento
-40… °F 158 (- °C) 40… 70
Altura de funcionamento
<> 1000… 4800 m com o 1% derating atual por 100 m
Certificações de produto
CSA
UL
DNV-GL
ATEX INERIS
Zona 2/22 de ATEX
TÜV
marcação
CE
Padrões
UL 508C
EN/IEC 61800-3
Categoria C2 do ambiente 1 de EN/IEC 61800-3
Categoria C3 do ambiente 2 de EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
Categoria de sobretensão
III
Laço regulamentar
Regulador ajustável do PID
Nível de ruído
DB 62,4
Grau de poluição
2
Detalhes pedindo e de envio
Categoria
22207-ATV630 QUADROS 5 & 6
Programação do desconto
CP4E
GTIN
3606480701443
Returnability
Sim
País de origem
EM
Unidades de embalagem
Tipo da unidade do pacote 1
PCE
Número de unidades no pacote 1
1
Altura do pacote 1
18,50 em (47,0 cm)
Largura do pacote 1
16,93 em (43,0 cm)
Comprimento do pacote 1
43,31 em (110,0 cm)
Pacote 1 peso
141,10 libras (E.U.) (64,0 quilogramas)

OUTROS PRODUTOS SUPERIORES

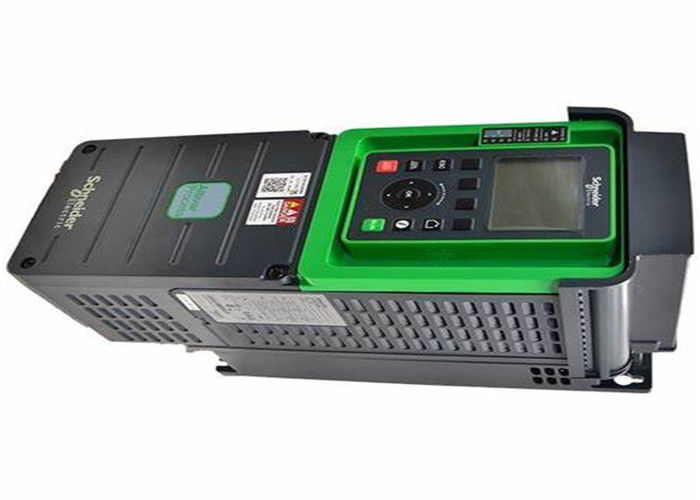

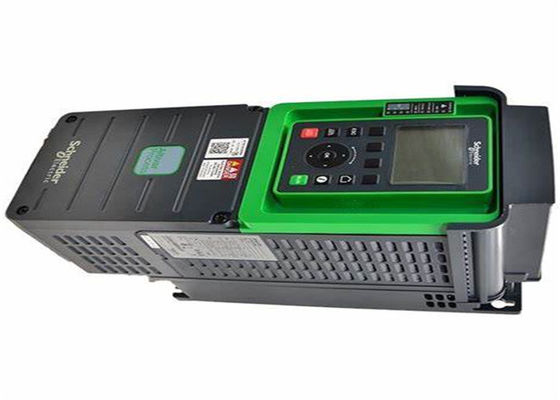

Esta movimentação de velocidade variável do processo ATV600 de Altivar pode alimentar os motores síncronos e assíncronos da fase 3 do poder. Caracteriza 3 portos de comunicação RJ45 incorporados como o padrão, 1 porta ethernet, 2 portas de série. Trabalha em uma tensão de fonte avaliado de 380V a C.A. 480V. Esta movimentação fornece a economia de energia de até 30% quando no apoio devido ao inovativo ‘‘pare e vá’’ operação sem custos adicionais. É apropriado para os motores com avaliação de poder até 55kW/75hp para as aplicações que exigem a leve sobrecarga (até 120%). É apropriado para os motores com avaliação de poder até 45kW/60hp para as aplicações que exigem a sobrecarga significativa (até 150%). Pesa 56.5kg e suas dimensões são, 290mm largos, 922mm altos, 323mm profundamente. Esta movimentação é centrada sobre a gestão dos líquidos que processa e de poupança de energia, oferece a flexibilidade extensiva na água e as águas residuais, a mineração, os minerais e os metais, o petróleo e gás e o alimento e as aplicações da bebida. Os acessórios (jogo de fã, terminal de exposição gráfica) e as opções (módulos da expansão do I/O, módulos de comunicação, de entrada da compatibilidade eletrónica filtros) estão disponíveis com movimentações do processo ATV600 de Altivar, segundo a avaliação da movimentação. É projetada ser montada na posição vertical (+/- ° 10) sobre uma parede. Este novo conceito das movimentações encontra as necessidades principais de processo e utilidades em termos da eficiência e os custos totais de propriedade do equipamento apoiando a gestão de energia, gestão de ativos e igualmente o desempenho total do processo.

FAQ

Q1. Que sobre o prazo de execução?

: 3-5 dias para a amostra que prepara-se, 8-10 dias de trabalho para a produção em massa.

Q2. Você tem algum limite de MOQ de movimentações servo industriais?

: Baixo MOQ, 1pc está disponível.

Q3. Como você envia os bens e quanto tempo ele toma para chegar?

: Navio por DHL, por UPS, por Fedex ou por TNT. Toma 3-5 dias para chegar. Linha aérea e mar que enviam igualmente opcional.

Em segundo lugar, durante o período de garantia, nós enviaremos luzes novas com ordem nova para a quantidade pequena. Para produtos defeituosos do grupo, nós repará-los-emos e enviar-nos-os novamente você ou pode discutir a solução que inclui o aviso de acordo com a situação real.
