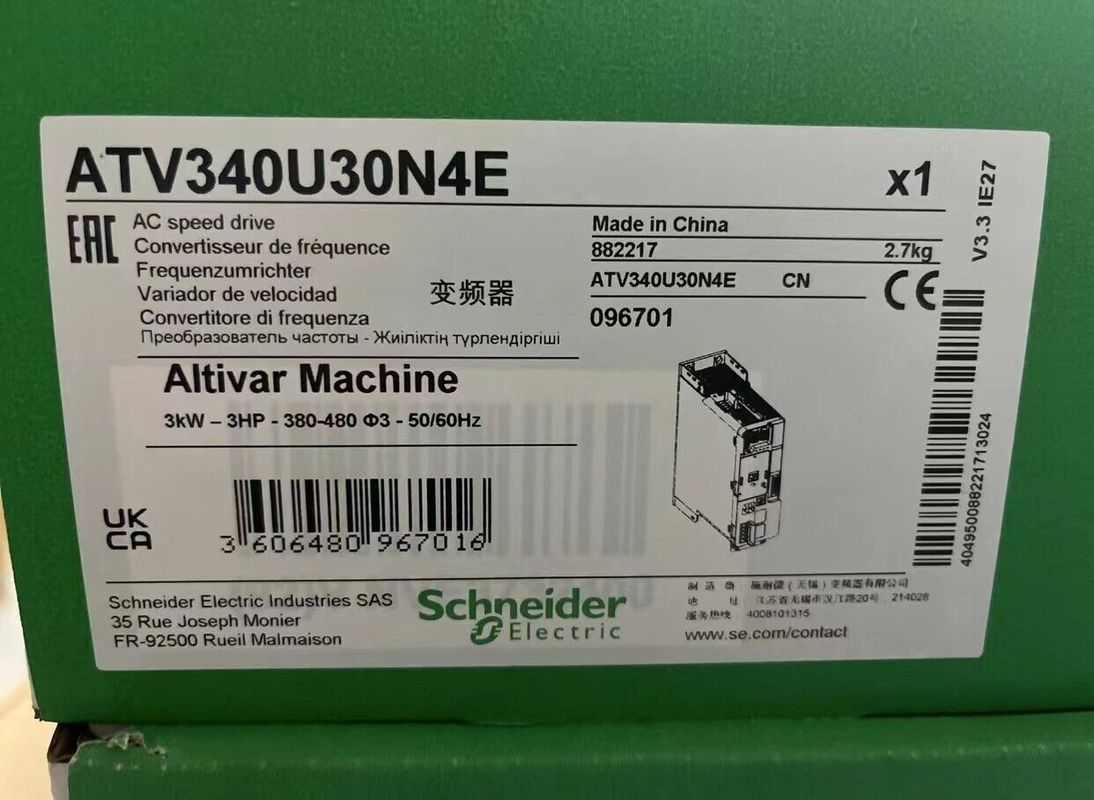

Movimentação de velocidade variável de ATV340U30N4E Schneider, máquina ATV340 de Altivar, 3 quilowatts resistentes

Movimentação de velocidade variável de ATV340U30N4E Schneider, máquina ATV340 de Altivar, 3 quilowatts resistentes

Detalhes rápidos

Escala de produto
Máquina ATV340 de Altivar
Produto ou tipo componente
Movimentação de velocidade variável
Aplicação específica do produto
Máquina
Variação
Versão padrão
Montando o modo
Montagem do armário
Protocolo do porto de comunicação
Série de Modbus
Modbus TCP
EtherNet/IP
Fase
fase 3
Frequência de fonte
50… 60 hertz +/- 5%
[Nós] tensão de fonte avaliado
380… 480 V - 15… 10%
Corrente de saída nominal
7,2 A
Quilowatt do poder do motor
dever normal de 4 quilowatts
3 quilowatts resistentes
Avaliação de poder máxima do cavalo
3 cavalos-força resistente
um dever normal de 5 cavalos-força
Filtro da compatibilidade eletrónica
Filtro da compatibilidade eletrónica da classe C3 integrado
Grau do IP de proteção
IP20
Complementar
Número discreto da entrada
5
Tipo discreto da entrada
PTI programável como a entrada 0 do pulso… 30 quilohertz, 24 C.C. de V 30 V)
Torque DI1… DI5 seguro fora, 24 kOhm 3,5 da C.C. 30 V de V)
programável
número de velocidades pré-ajustadas
16 velocidades pré-ajustadas
Número discreto da saída
2,0
Tipo discreto da saída
Saída programável DQ1, C.C. de DQ2 30 V 100 miliampères
Número da entrada análoga
2
Tipo da entrada análoga
Bocados atuais software-configuráveis de 0… 20 miliampère 250 ohms 12 de AI1
Ponta de prova software-configurável da temperatura AI1 ou sensor nivelado de água
AI1 tensão software-configurável 0… 10 bocados do kOhm 12 da C.C. 31,5 de V
AI2 tensão software-configurável - 10… 10 bocados do kOhm 12 da C.C. 31,5 de V
Número da saída análoga
2
Tipo da saída análoga
tensão Software-configurável AQ1 0… 10 bocados do ohm 10 da C.C. 470 de V
AQ1 atual Software-configurável 0… 20 bocados do ohm 10 do miliampère 500
Número da saída do relé
2
Tensão da saída
<> Tipo da saída do relé
Saídas R1A do relé
Ciclos das saídas R1C 100000 do relé
Saídas R2A do relé
Ciclos das saídas R2C 100000 do relé
Corrente de comutação máxima
Saída R1C resistive, phi do relé de cos = 1 3 C.A. de A 250 V
Saída R1C resistive, phi do relé de cos = 1 3 C.C. de A 30 V
Saída R1C indutiva, phi do relé de cos = 0,4 7 Senhoras 2 Uma C.A. de 250 V
Saída R1C indutiva, phi do relé de cos = 0,4 7 Senhoras 2 Uma C.C. de 30 V
Saída R2C resistive, phi do relé de cos = 1 5 C.A. de A 250 V
Saída R2C resistive, phi do relé de cos = 1 5 C.C. de A 30 V
Saída R2C indutiva, phi do relé de cos = 0,4 7 Senhoras 2 Uma C.A. de 250 V
Saída R2C indutiva, phi do relé de cos = 0,4 7 Senhoras 2 Uma C.C. de 30 V
Corrente de comutação mínima
Retransmita a C.C. da saída R1B 5 miliampère 24 V
Retransmita a C.C. da saída R2C 5 miliampère 24 V
Relação física
2 fio RS 485
Tipo do conector
3 RJ45
Método do acesso
Escravo Modbus RTU
Escravo Modbus TCP
Taxa de transmissão
4,8 kbit/s
9,6 kbit/s
19,2 kbit/s
38,4 kbit/s
Quadro de transmissão
RTU
Número de endereços
1… 247
Formato de dados
8 bocados, impar configurável, mesmo ou nenhuma paridade
Tipo de polarização
Nenhuma impedância
operação de 4 quadrantes possível
Verdadeiro
Perfil do controlo do motor assíncrono
Modo aperfeiçoado do torque
Padrão variável do torque
Padrão constante do torque
Perfil do controlo do motor síncrono
Motor da relutância
Motor do ímã permanente
Grau de poluição
2 EN/IEC 61800-5-1
Frequência da saída máxima
0,599 quilohertz
Rampas da aceleração e da retardação
S, U ou personalizado
Ajustável linear separadamente de 0,01… 9999 s
Compensação do deslizamento do motor
Ajustável
Não disponível na lei do motor do ímã permanente
Pode ser suprimido
Automático o que quer que a carga
Frequência de comutação
2… 16 quilohertz ajustável
7… 16 quilohertz com derating o fator
Frequência de comutação nominal
4 quilohertz
Travagem à paralisação
Pela injeção da C.C.
Interruptor inversor do freio integrado
Verdadeiro
Linha corrente
8,6 um dever normal de 380 V)
6,8 um dever normal de 480 V)
10,7 uns 380 V resistentes)
8,5 uns 480 V resistentes)
Linha corrente
A 10,7 380 V sem linha bloqueador resistente)
8,5 A 480 V sem linha bloqueador resistente)
8,6 A 380 V com linha externo dever normal do bloqueador)
6,8 A 480 V com linha externo dever normal do bloqueador)
6,6 A 380 V com linha externo bloqueador resistente)
5,3 A 480 V com linha externo bloqueador resistente)
Corrente entrada máxima pela fase
A 10,7
Tensão da saída máxima
480 V
Poder aparente
6,7 dever normal do kVA 480 V)
7,1 kVA 480 V resistente)
Corrente transiente máxima
10,2 um dever normal de 60 s)
12,6 um dever normal de 2 s)
13 uns 2 s resistentes)
11 uns 60 s resistentes)
Conexão elétrica
Terminal de parafuso 1,5… linha lado do ² de 4 milímetros
Terminal de parafuso 4… ônibus de C.C. do ² de 6 milímetros
Terminal de parafuso 1,5… motor do ² de 4 milímetros
Terminal de parafuso 0,2… 2,5 milímetros de controle do ²
Linha em perspectiva Isc
kA 5
Carga baixa atual na sobrecarga alta
7,2 A
Carga baixa atual na baixa sobrecarga
9,3 A
Dissipação de poder em W
Convecção natural 78 W 380 V 4 quilohertz resistente)
Convecção forçada 78 W 380 V 4 quilohertz resistente)
Convecção natural 96 W 380 V um dever normal de 4 quilohertz)
Convecção forçada 96 W 380 V um dever normal de 4 quilohertz)
Conexão elétrica
Linha terminal de parafuso 1,5 do lado… 4 Calibre de diâmetro de fios 12 Calibre de diâmetro de fios 14 do ² do milímetro…
Terminal de parafuso 4 do ônibus de C.C.… 6 Calibre de diâmetro de fios 10 Calibre de diâmetro de fios 12 do ² do milímetro…
Terminal de parafuso 1,5 do motor… 4 Calibre de diâmetro de fios 12 Calibre de diâmetro de fios 14 do ² do milímetro…
Terminal de parafuso 0,2 do controle… Calibre de diâmetro de fios 12 Calibre de diâmetro de fios 24 do ² de 2,5 milímetros…
Com função de segurança limitou com segurança a velocidade (SLS)
Verdadeiro
Com gestão segura do freio da função de segurança (SBC/SBT)
Verdadeiro
Com parada de funcionamento do cofre forte da função de segurança (SOS)
Falso
Com posição segura da função de segurança (SP)
Falso
Com lógica programável segura da função de segurança
Falso
Com o monitor seguro da velocidade da função de segurança (SSM)
Falso
Com parada segura 1 da função de segurança (SS1)
Verdadeiro
Com parada segura 2 do fct do sft (SS2)
Falso
Com torque seguro da função de segurança fora de (STO)
Verdadeiro
Com função de segurança limitou com segurança a posição (SLP)
Falso
Com sentido seguro da função de segurança (SDI)
Falso
Tipo da proteção
Motor da proteção térmica
Torque seguro fora do motor
Motor da perda da fase do motor
Movimentação da proteção térmica
Torque seguro fora da movimentação
Movimentação de superaquecimento
Movimentação da sobrecarga
Sobrecarga da saída entre a fase do motor e a movimentação da terra
Sobrecarga da saída entre a movimentação das fases do motor
Procurar um caminho mais curto entre a fase do motor e a movimentação da terra
Procurar um caminho mais curto entre a movimentação das fases do motor
Movimentação da perda da fase do motor
Movimentação da sobretensão do ônibus de C.C.
Linha movimentação da sobretensão da fonte
Linha movimentação do undervoltage da fonte
Movimentação entrada da perda da fonte
Excedendo a movimentação da velocidade do limite
Ruptura na movimentação de circuito do controle
Largura
3,35 em (85,0 milímetros)
Altura
10,63 em (270,0 milímetros)
Profundidade
9,15 em (232,5 milímetros)
Peso do produto
4,85 libras (E.U.) (2,2 quilogramas)
Corrente de saída contínua
9,3 um dever normal de 4 quilohertz
7,2 uns 4 quilohertz resistentes
Ambiente
Altura de funcionamento
<> Posição de operação
Vertical +/- 10 graus
Certificações de produto
UL
CSA
TÜV
EAC
CTick
marcação
CE
Padrões
EN/IEC 61800-3
EN/IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Estilo do conjunto
Com dissipador de calor
Compatibilidade eletromagnética
IEC 61000-4-2 do nível 3 do teste da imunidade da descarga eletrostática
IEC irradiado 61000-4-3 do nível 3 do teste da imunidade do campo eletromagnético da radiofrequência
Transeunte rápido elétrico/IEC estourado 61000-4-4 do nível 4 do teste da imunidade
1.2/50 µs - 8/20 de IEC 61000-4-5 do nível 3 do teste da imunidade do impulso dos µs
IEC conduzido 61000-4-6 do nível 3 do teste da imunidade da radiofrequência
Classe ambiental (durante a operação)
Classe 3C3 de acordo com IEC 60721-3-3
Classe 3S3 de acordo com IEC 60721-3-3
Aceleração máxima sob o impacto de choque (durante a operação)
² de 70 m/s na Senhora 22
Aceleração máxima sob o esforço vibracional (durante a operação)
² de 5 m/s em 9… 200 hertz
Deflexão máxima sob a carga vibratório (durante a operação)
1,5 milímetros em 2… 9 hertz
Humidade relativa permitida (durante a operação)
Classe 3K5 de acordo com EN 60721-3
Volume de ar refrigerando
5019,36 Gal/hr (E.U.) (19,0 m3/h)
Tipo de refrigerar
Convecção forçada
Categoria de sobretensão
Classe III
Laço regulamentar
Regulador ajustável do PID
Nível de ruído
DB 51,2
Grau de poluição
2
Temperatura ambiental do transporte aéreo
-40… °F 158 (- °C) 40… 70
Temperatura do ar ambiental para a operação
°F 5… 122 (- °C) 15… 50 sem derating a posição vertical)
°F 122… 140 (°C) 50… 60 com derating a posição vertical do fator)
Temperatura do ar ambiental para o armazenamento
-40… °F 158 (- °C) 40… 70
Isolamento
Entre o poder e os terminais de controle
Detalhes pedindo e de envio
Categoria
22182-ATV340 (1 COM 25 HP)
Programação do desconto
CP4B
GTIN
3606480967016
Returnability
Sim
País de origem
Identificação
Unidades de embalagem
Tipo da unidade do pacote 1
PCE
Número de unidades no pacote 1
1
Altura do pacote 1
4,33 em (11,000 cm)
Largura do pacote 1
14,57 em (37,000 cm)
Comprimento do pacote 1
12,60 em (32,000 cm)
Pacote 1 peso
6,42 libras (E.U.) (2,910 quilogramas)
Tipo da unidade do pacote 2
P06
Número de unidades no pacote 2
14
Altura do pacote 2
29,53 em (75,000 cm)
Largura do pacote 2
23,62 em (60,000 cm)
Comprimento do pacote 2
31,50 em (80,000 cm)
Pacote 2 pesos
118,48 libras (E.U.) (53,740 quilogramas)
