Placa principal da relação do circuito da placa de circuito do controle de RDCU-12C ABB para a movimentação ACS800

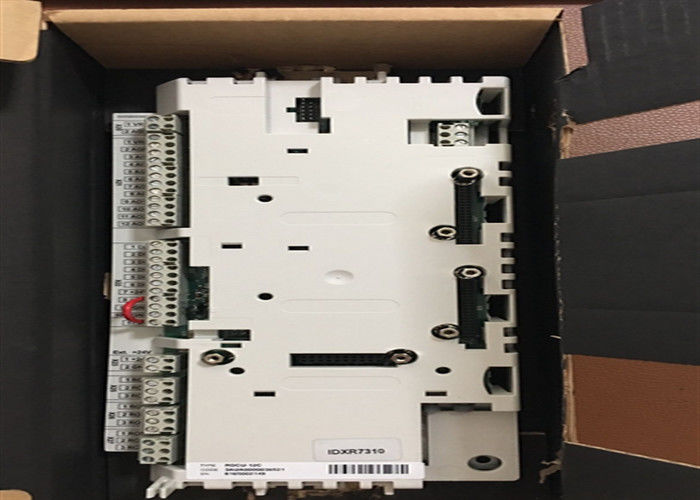

RDCU-12C - unidade de controle para movimentações de ABB - ACS 800

Nas aplicações da movimentação do motor ACS800 análogas e nos canais de I/O digitais são usados para funções diferentes tais como finalidades do controle, da monitoração e da medida (por exemplo temperatura do motor). Para estender a funcionalidade do I/O de sua movimentação ACS800 o RDCU-12C fornece conexões adicionais do I/O, saídas do relé e mais análogos e digitais.

Note por favor que o software de aplicação não é incluído, antes que a placa possa ser usada os clientes precisarão de obter e instalar o software exigido.

Características da unidade de controle de RDCU-12C:

• 3 entradas análogas - diferenciais, tensão de modo comum ±15 V, isolada galvanically como um grupo, um ± 0(2) a 10 V, bocado da definição 12, dois 0(4) a 20 miliampères, bocado da definição 11
• 2 saídas análogas - 0(4) a 20 miliampères, bocado da definição 10
• 7 entradas digitais - isoladas galvanically como um grupo (pode ser racham em dois grupos), C.C. da tensão entrada 24 V, filtrando a Senhora do tempo (HW) 1
• 3 saídas digitais (do relé) - contato de comutação, 24 de C.A. da C.C. de V ou 115/230 do V, máximo 2 atuais contínuos A
• Saída da tensão da referência: ±10 V ±0.5%, máximo 10 miliampères
• Saída da fonte de alimentação auxiliar: +24 V ±10%, máximo 250 miliampères
