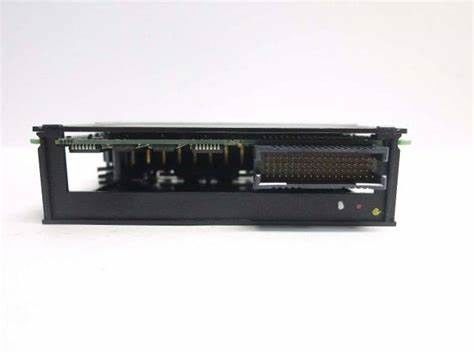

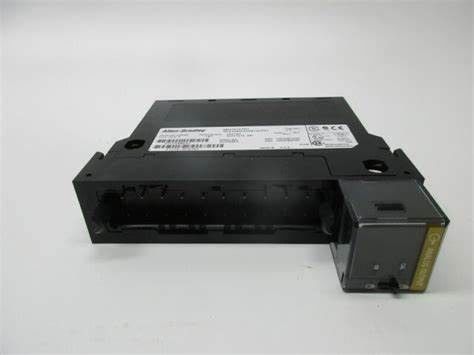

1756-OF8 AB Módulo de saída análoga da definição 15bit

CONEXÕES do módulo 128 LOGIX da ponte de 1756-ENBT ControlLogix EtherNet/IP

Especificações

Fabricante Rockwell Automation
C.C. da proteção 24V da sobretensão
Cerco nenhuns
Procurar um caminho mais curto corrente da detecção eletronicamente limitada a 21 miliampères ou menos
Corrente da detecção do circuito aberto somente
R-escada DAC do método de conversão, monotonicity sem códigos faltantes
Os dados formatam a vírgula flutuante de 32 bits de IEEE do modo do inteiro (deixou justificado, complemento de 2 s)
Definição 15bit
Escala da tensão da saída +/- 10VDC
Escala 0-20 miliampère da corrente de saída
No. das saídas oito (8) atuais/tensão
Tipo AB
No. 1756-OF8 da número da peça/catálogo
Série ControlLogix
Tipo módulo do módulo de saída análoga
Atual-tensão das saídas 8
Corrente da placa traseira (5Volts) 140 miliampères
Corrente da placa traseira (24 volts) 210 miliampères
Blocos de terminais removíveis 1756-TBNH, 1756-TBSH
Dissipação de poder 4,9 watts (máximos) em 60 Célsio
Bloco de terminais 1756-TBNH de Removeable, 1756-TBSH
Tensão do isolamento 50 volts contínua
UPC 612598171897
UPC 10612598171894
UNSPSC 32151705

OUTROS PRODUTOS SUPERIORES

Configuração de rede de EtherNet/IP
Módulos de comunicação de EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 controladores
Adaptadores de EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruptores encaixados
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

O AB 1756-OF8 é um módulo de saída análoga que seja peça da plataforma de ControlLogix. Este módulo análogo pode ser usado para controlar e modular dispositivos elétricos e do campo, para transmitir ou retransmite sinais para conectar com os instrumentos da medição e de gravação ou para toda a outra finalidade.

O 1756-OF8 vem com os oito (8) canais de saída análoga configuráveis para +/-10VDC e 0-20 sinais de saída análoga do miliampère. Tem uma definição de 15 bocados através de 21 miliampères - 650 nA/bit e 15 bocados através de 10.4V - 320 µV/bit com circuito aberto, procurar-la um caminho mais curto e capacidade da proteção da sobretensão.

A R-escada DAC dos usos 1756-OF8, monotonicity sem método de conversão faltante do módulo dos códigos e fornece dados do registro sob a forma da vírgula flutuante de 32 bits de IEEE do modo do inteiro (deixou justificado, complemento de 2 s). Tem uma estadia da varredura a Senhora 12 da Senhora para o formato da vírgula flutuante e 8 para o formato do inteiro.

O 1756-OF8 exige blocos de terminais removíveis prendendo de sinais de entrada. Os blocos de terminais apropriados são 1756-TBNH e 1756-TBSH. Para 1756-TBNH, o tamanho aplicável do fio é 0,33… 2,1 mm2 (Calibre de diâmetro de fios 22… 14) contínuos ou fio de cobre encalhado, avaliado no °C 105 (°F) 221 ou maior, máximo da isolação de 1,2 milímetros (3/64 dentro.) para a única conexão do fio e 0,33… 1,3 os mm2 (Calibre de diâmetro de fios 22… 16) contínuos ou fio de cobre encalhado, avaliado no °C 105 (°F) 221 ou maior, máximo da isolação de 1,2 milímetros (3/64 dentro.) para a conexão dobro do fio. Quando 1756-TBSH é usado, o tamanho apropriado do fio é 0,33… (Calibre de diâmetro de fios 22… 14) sólidos 2,1 mm2, ou o fio de cobre protegido encalhado avaliou no °C 105 (°F) 221, ou maior, máximo da isolação de 1,2 milímetros (3/64 dentro.). Somente a única conexão do fio é aplicável para o 1756-TBSH.

Quando operacional, tem uma tração deslocada de 50 ppm/graus Célsio e 0,1 ppm/graus Célsio e uma tração temperatura-dependente do ganho de 25 ppm/graus Célsio e 50 ppm/graus Célsio (atual). O módulo tem uma estadia da varredura de 12 milissegundos para a vírgula flutuante e de 8 milissegundos para o inteiro e tem um erro total do módulo de 0,15% (no modo da tensão) e de 0,3% (no modo atual). O módulo The1756-OF8 tem uma tensão do isolamento de 250 volts que usam a isolação reforçada testou 1350 volts de C.A. por 2 segundos entre os canais de saída e a placa traseira. Tem códigos (IEC) de uma temperatura T4A (America do Norte), T4 (ATEX), e T4 e vem em um cerco do aberto-estilo. As variações da temperatura 1756-OF8'S operacionais entre 0 e 60 graus Célsio e ele são projetadas manter sua função em uma taxa de choque de 30G e em uma vibração de 2G em 10 a 500 Hertz.

Pode este módulo ser comprado com uma garantia?

Sim, o 1756-OF8 vem com uma garantia de um ano livre de FAZ a fonte, Inc.

Que é dissipação de poder deste módulo?

O 1756-OF8 tem uma dissipação de poder máxima de 4,9 watts.

Onde posso eu enviar o 1756-OF8 a ser reparado?

FAÇA a fonte, Inc. oferece uma variedade de serviços de reparações para o 1756-OF8.

Quantos canais de saída faz o 1756-OF8 têm?

O 1756-OF8 tem oito (8) canais de saída análoga.

Que é a definição do 1756-OF8?

O 1756-OF8 tem 15 bocados através de 21 miliampères - 650 nA/bit e 15 bocados através de 10.4V - uma definição de 320 µV/bit.

Faz este módulo vêm com isolamento individual do canal?

Não. O módulo com identificação individual 1756-OF8I do isolamento.
