Especificações técnicas para 1756-A10
Fabricante Rockwell Automation
Temperatura de funcionamento, série do °C +60 de C -25… (- °F) 13… +140
Temperatura de funcionamento, série B 0°C a +60°C (+32°F a +140°F)
No. de montar abas seis (6)
Orientação horizontal
Corrente da placa traseira, chassi/entalhe @ 24VDC 2,8 A/2.8 A
Corrente da placa traseira, chassi/entalhe @ 5.1VDC 15 A/6 A
Corrente da placa traseira, chassi/entalhe @ 3.3VDC 4A/4 A
Corrente da placa traseira, chassi/entalhe @ 1.2VDC 1,5 A
No. dos entalhes dez (10) entalhes
Temperatura de armazenamento -40°C a +85°C (- 40°F a +185°F)
Tamanho de armário (HxWxD), minuto 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 dentro.)
Tipo AB
No. 1756-A10 da número da peça/catálogo

Série ControlLogix
Tipo chassi do módulo
Dissipação de poder, 5 máximos W
Montando a montagem do painel
Entalhes 10
Dissipação de poder 5 watts (máximos)
Dimensões 20 x 30 x 8 polegadas
Libras do peso 3,2 (1,45 quilogramas)
O cerco abre
Corrente da placa traseira (5 volts de C.C.) 10 ampères
Corrente da placa traseira (24 volts de C.C.) 2,8 ampères
UPC 10612598129277
UNSPSC 32151704

OUTROS PRODUTOS SUPERIORES

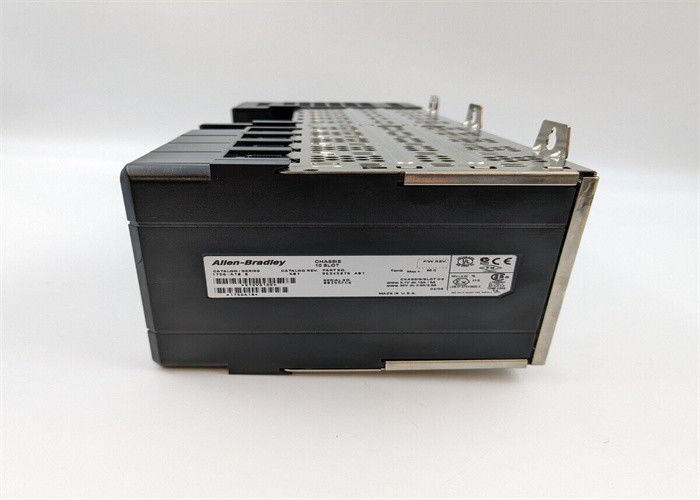

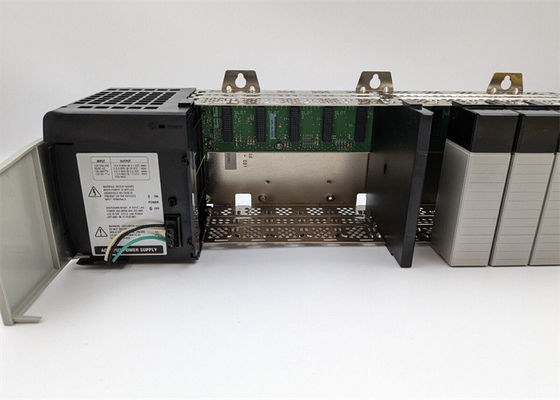

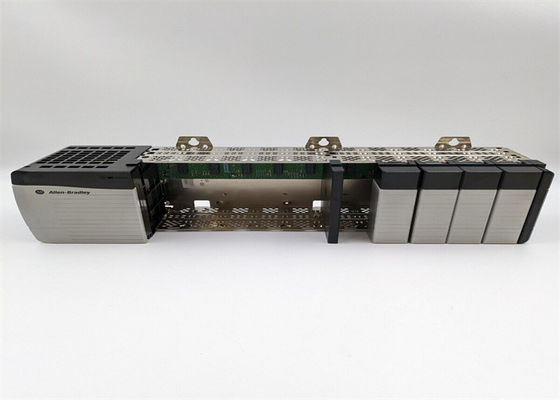

O AB 1756-A10 é chassis de ControlLogix do entalhe da então (10). Este hardware hospeda a conectividade eletrônica entre os módulos de ControlLogix com avaliação atual da placa traseira máxima de 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 A @ 15 A/6 A e 2,8 A/2.8 A @ 24VDC.

Este chassi apoia a montagem de painel com afastamentos da instalação de 15,3 cm (6,0 dentro.) para o afastamento superior e inferior e de 10,2 cm (4,0 dentro.) mais a largura da fonte de alimentação para o afastamento lateral. Se instalado de lado a lado com um outro chassi de ControlLogix, o afastamento exigido entre o chassi é 7,7 cm (3,0 dentro.) mais a largura da fonte de alimentação. Fontes de alimentação de ControlLogix, se as fontes de alimentação padrão, magros ou redundantes dedicaram o entalhe situadas no lugar leftmost e não ocupam um entalhe de chassi.

O 1746-A10 está disponível em duas (2) séries, o chassi de B e de C. Série B tem uma variação da temperatura de funcionamento de 0… °C 60 (0… °C 140 °F) e -25… +60 (- °F) 13… +140 para os módulos da série C quando a temperatura do ar circunvizinha máxima for o °C 60 (°F) 140 para ambas as séries. Este chassi é fornecido igualmente com a terra funcional da terra que é projetada ser terminada com os 8,3 quadrados. milímetro ou fio de cobre contínuo ou encalhado Calibre de diâmetro de fios 8 com avaliação de isolação do °C 90 (°F) 194 ou mais altamente. Igualmente tem uma terra protetora da terra e projeta ser terminado usando uns 2,1 quadrados. milímetro ou fio de cobre contínuo ou encalhado Calibre de diâmetro de fios 14 com avaliação de isolação do °C 90 (°F) 194 ou mais altamente.

O 1756-A10 tem uma avaliação elétrica da placa traseira da placa traseira de 1,5 A/1.5A atual entre o chassi e os entalhes (chassi/entalhe) em 1.2V, em um de 4/4A em 3.3V, e em um de até 2,8 A/2.8 A em 24V. Tem uma dissipação de poder 5-Watt (equivalente térmico da dissipação de 6,1 BTU/hr), e tem um consumo de potência operacional máximo de 1.8W. É designado com um código ambiental da temperatura T5 (America do Norte), e com um código do IEC T6 (União Europeia). O 1756-A10 igualmente tem um cerco do aberto-estilo. Tem uma temperatura de funcionamento entre o °C 0 e 60 (o °F) 32 e 40 na umidade 5-95% decondensação e nele é enviado em uma variação da temperatura entre o °C -40 e 85 (- °F) 40 e 185. Tem um IEC 60068-2-27 que choque operacional avaliado suporta de 30G e pode sustentar uma vibração de 2G em 10-500 hertz quando operacional. O 1756-A10 tem uma dimensão do armário de 20 x de 30 x de 8in. e pesa 3.2lb.

Configuração de rede de EtherNet/IP
Módulos de comunicação de EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 controladores
Adaptadores de EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruptores encaixados
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

O AB 1756-OF8 é um módulo de saída análoga que seja peça da plataforma de ControlLogix. Este módulo análogo pode ser usado para controlar e modular dispositivos elétricos e do campo, para transmitir ou retransmite sinais para conectar com os instrumentos da medição e de gravação ou para toda a outra finalidade.

FAQ para 1756-A10
Que é o método de montagem apoiado do 1756-A10?

A montagem de painel direta do apoio 1756-A10 através das abas de montagem.

Quantos entalhes do módulo de ControlLogix faz o 1756-A10 têm?

O 1756-A10 tem dez (10) entalhes.

Faz o entalhe da fonte de alimentação incluiu ao entalhe a contagem do 1756-A10?

O entalhe da fonte de alimentação, situado no lado leftmost do chassi não é parte da contagem do entalhe de chassi.
