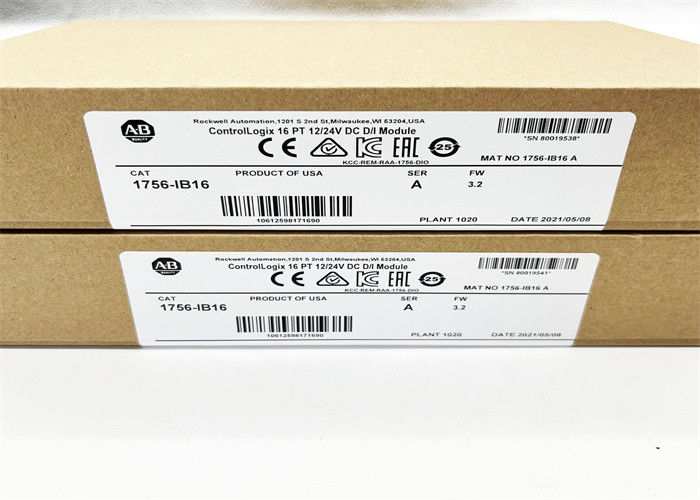

Módulo do I/O de AB 1756-IB16 ControlLogix 2 milissegundos mais o tempo selecionado do filtro

Módulo do I/O de AB 1756-IB16 ControlLogix 2 milissegundos mais o tempo selecionado do filtro

Especificações técnicas para 1756-IB16
Fabricante Rockwell Automation
Tipo AB
No. 1756-IB16 da número da peça/catálogo
Série ControlLogix
Entradas 16
Tipo módulo entrado do módulo de C.C. de Digitas
No. das entradas trinta e duas (32) entradas
Tensão entrada 12-24 volts de dissipador da C.C.
Escala da tensão de funcionamento 10-31.2 volts de C.C.
Fechar do módulo eletrônico
Miliampères atuais máximos do funcionamento 10 em 31,2 volts de C.C.
Tempo de atraso entrado 2 milissegundos mais o tempo selecionado do filtro
Corrente entrada máxima, Fora-estado 1,5 miliampères
Miliampères atuais mínimos do funcionamento 2 em 10 volts de C.C.
Tempo de atraso entrado, FORA no atraso do hardware: 290 Senhora dos µs nom/1 máxima + tempo do filtro
Tempo de atraso entrado, SOBRE FORA do atraso do hardware: 700 Senhora dos µs nom/2 máxima + tempo do filtro
Dissipação de poder 5,1 °C de W @ 60 (máximos) (°F) 140
Corrente da placa traseira em 24 volts 2 miliampères
UPC 10612598171290
Corrente da placa traseira em 5,1 volts 120 miliampères
°C 60 térmico da dissipação 21,1 BTU/hr @ (°F) 140
Bloco de terminais 1756-TBCH 1756-TBS6H de Removeable

OUTROS PRODUTOS SUPERIORES

O AB 1756-IB16 é módulo do I/O de ControlLogix. Este módulo de entrada da C.C. de 16 pontos, com 8 pontos pelo grupo, pode ser conectado a um chassi 1756 de ControlLogix. Os alojamentos removíveis compatíveis do bloco de terminais, ou RTB, são o NEMA RTB e a braçadeira RTB das posições 1756-TBNH 20 da mola da posição 1756-TBSH 20. Note que antes da instalação, os usuários devem ter o RTB compatível disponível e que a fonte de 1756 chassis e de alimentação deve ser instalada e aterrado.

A tensão de entrada nominal do módulo 1756-IB16 é 24 volts de C.C., quando a categoria da tensão for dissipador de uma C.C. de 12/24 de volt. Sua escala da tensão de funcionamento é 10 a 31,2 volts de C.C. e o poder total da placa traseira é 0.56W. A tração atual em 5,1 volts de C.C. é 100 miliampères. Em 24 volts, a tração atual é 2 miliampères. Este módulo igualmente tem uma corrente máxima do inrush do pico de 250 miliampère, que deteriora a 37% em 22 milissegundos, sem ativação. Sua tensão do isolamento tem 250 volts contínua. A dissipação de poder deste módulo é é ao redor 5,1 watts em 60 graus Célsio e a dissipação térmica é 17,39 BTU/hour. A corrente do em-estado deste módulo varia de 2,0 miliampères em 10 volts de C.C. a 10 miliampères em 31,2 volts de C.C. Em um fora-estado, tem uma tensão máxima de 5V e uma corrente máxima de 1,5 miliampères. O tempo de atraso da entrada do módulo tem um máximo de 1 atraso do hardware da Senhora mais o tempo usuário-configurável do filtro (0, 1, ou 2 milissegundos). Tem uma estadia de atraso máxima do hardware de 2 milissegundos mais o tempo usuário-configurável do filtro (0, 1, 2, 9, ou 18 milissegundos).

O AB 1756-IB16 é um módulo de entrada de naufrágio da C.C. que se opere em uma tensão de entrada nominal de 24VDC. Este módulo está usado com sinais 24VDCinput contudo, pode ainda ser usado com tensões de entrada da C.A. contanto que uns circuitos ou um componente de intervenção apropriado são instalados.

Este módulo apoia a único-cremalheira, configuração autônoma do controlador para a aplicação menor e menos crítica. Pode igualmente ser usado nas aplicações maiores onde um grau mais alto de criticidade é envolvido um sistema tão remoto do I/O ou um sistema de controlo distribuído (DCS).

Este módulo pode ser usado como o módulo entrado discreto de toda a configuração de ControlLogix mesmo, plataforma da DCS de PlantPaX de AB. Não há virtualmente nenhum limite com o número das instalações deste módulo. O número de exemplos ou de instalação depende do entalhe usado ou disponível da capacidade da memória do processador e do chassi físico.



O 1756-IB16 usa um fechamento terminal removível que forneça uma maneira modular de terminar sinais de entrada. Pode ser substituído com a número da peça de RTB de 1756-TBNH 1756-TBSH. Tem uma mudança da propriedade de estado que é usuário-configurável e útil nas aplicações que exigem a ação imediata quando um determinado sinal de entrada mudou ao estado definido. A mudança de estado (COS) contorneia o ciclo de varredura normal do processador para uma execução mais rápida da lógica.
