1746sc-INO4I os graus análogos do módulo de saída 0 a 60 do espectro Controls21 miliampère Célsio

1746sc-INO4I os graus análogos do módulo de saída 0 a 60 do espectro Controls21 miliampère Célsio

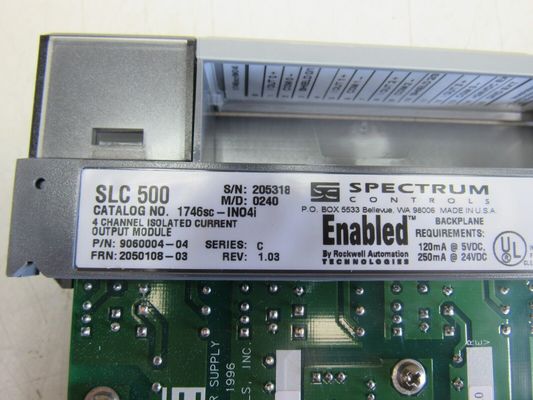

Especificações técnicas para 1746sc-INO4I
Fabricante Spectrum Controls
Tipo AB
No. 1746sc-INO4I da número da peça/catálogo
Tipo de produto módulo de saída análoga
Série compatível SLC 500 de Rockwell Automation
Canais 4
No. das saídas quatro (4), isolado
Escala 0-20 miliampère da corrente de saída, 0-21 miliampère, 4-20 miliampère
O tipo entrado analógico isolou atual
Bocados da definição 16
0-20 atual entrado miliampère
Senhora da resposta de etapa 1 a 95% de completo
Tensão entrada 0-5V
Saída completa 21 miliampères
Fiação elétrica do campo do isolamento à placa traseira: 500 VAC de isolamento contínuo do Canal-à-canal: 500 VAC contínuo
Impedância >1 Mohm da saída
Resistência máxima 500 Mohm
Graus ambientais da temperatura de funcionamento 0 a 60 Célsio
Dissipação térmica 5 watts, máximo
A corrente da placa traseira exigiu 120 miliampères em 5 V; 250 miliampères em 24 V

OUTROS PRODUTOS SUPERIORES

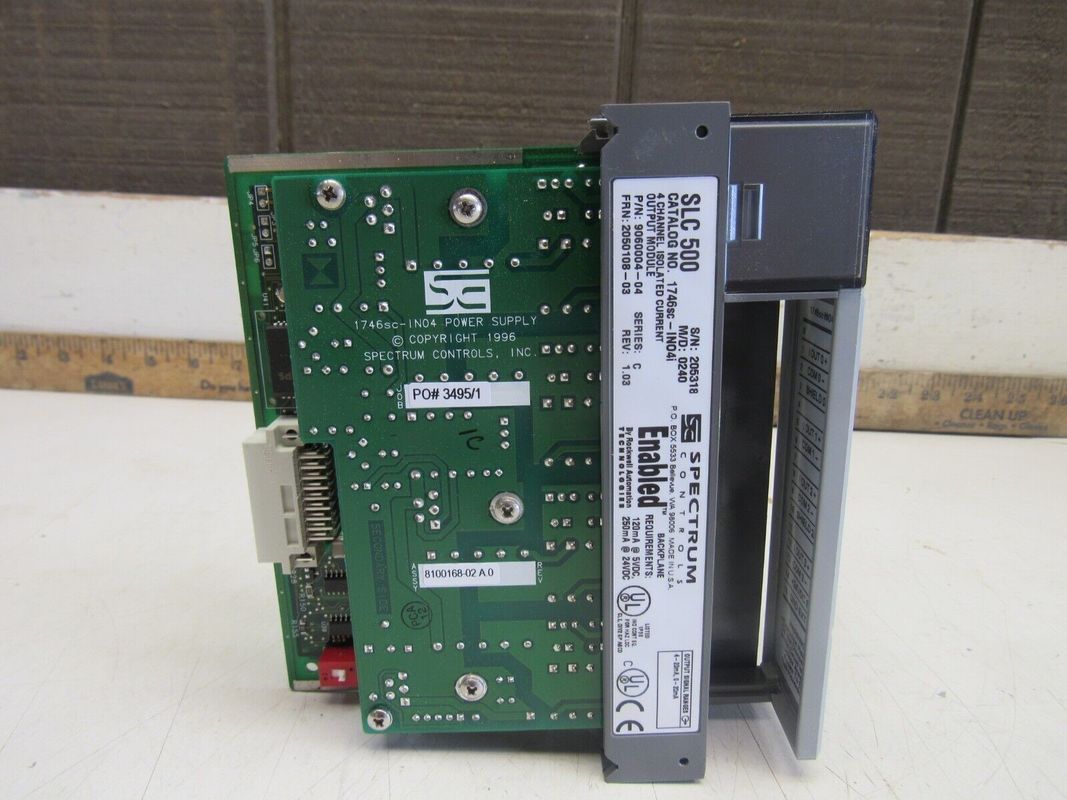

O 1746sc-INO4I é um módulo de saída atual-somente análogo dos controles do espectro. O módulo tem quatro (4) saídas do isolar-canal. O 1746sc-INO4I ocupa um entalhe no chassi 1746 do entrada/saída. O 1746sc-INO4I seleciona uma corrente de 120 miliampères em 5 volts de C.C. da placa traseira, mas para minimizar a carga atual na placa traseira, o 1746sc-INO4I pode ser conectado com uma fonte de alimentação externa com uma avaliação da tensão de 24 volts de C.C. O 1746sc-INO4I tem um interruptor de MERGULHO para especificar se o módulo seleciona o poder da placa traseira ou de uma fonte de alimentação externa. Quando o interruptor de MERGULHO no 1746sc-INO4I é ajustado à posição da CREMALHEIRA, o módulo seleciona o poder da placa traseira quando o módulo for posto de umas 24 fontes de alimentação de DC externo dos volts, o interruptor de MERGULHO deve ser ajustado à posição do EXT.

O 1746sc-INO4I seleciona 5 volts de alimentação de DC da placa traseira. Esta avaliação do consumo é mesma quando o módulo é posto externamente. O módulo tem um bloco de terminais removível de 16 posições que acomode um cabo protegido do twisted pair de Belden 8761. O 1746sc-INO4I tem uma definição de 16 bocados, uma corrente de 366 Nano-ampères pela contagem, e uma tensão de 320 microvolts pela contagem. O modelo da saída análoga do isolar-canal 1746sc-INO4I tem os limites programáveis da auto-calibração e os estados seguros, um isolamento optoelectrical de 750 volts de C.C. (canal-à-canal e campo-fiação-à-placa traseira). A avaliação térmica da dissipação para o 1746sc-INO4I está em um máximo de 4,5 watts, de uma estadia máxima da atualização de 33,7 milissegundos para todos os 4 canais paralelamente, e de um tempo de resposta da etapa de 1 milissegundo. Adicionalmente, o 1746sc-INO4I é classe de UL/CUL mim, divisão 2, grupos A, B, C, D, e o CE certificou.

O módulo compatível de SLC 500 com número da peça 1746sc-INO4I é um módulo de saída análoga que seja fabricado pelo controle do espectro. Este módulo é fabricado por AB abrange controles do espectro do sócio.

Abranja sócios são AB aprovou e certificou os sócios que fornecem produtos compatíveis de AB.

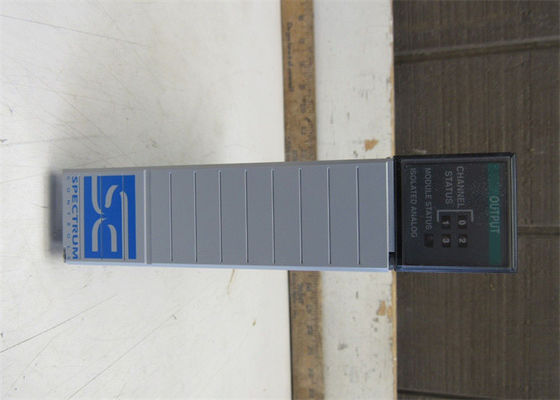

A aparência deste módulo assemelha-se a um módulo real de SLC 500. Este módulo caracteriza quatro (4) canais de saída análoga do diferencial que fornece 0-20 miliampère, 0-21 miliampère, 4-20 miliampère na definição de 16 bits, nA 366 pela contagem. Este módulo caracteriza escalas prolongadas da saída, auto-calibração, limites programáveis e estados seguros. Os dados deste módulo são capazes do formato ao complemento de Two de 16 bits, escalado projetando as unidades, escaladas para o formato PID, 1746-NO4 e contagens proporcionais definidas pelo utilizador. Têm uma precisão de 0,08% de completo em 25 graus. Célsio e 0,15% em 60 graus. Célsio.

Este módulo caracteriza a confiança de sistema aumentada por cada canal é fornecido com os 750 VDC de isolamento, eliminando a conversa de ross do ruído que resultados à conversão de dados de alta resolução do módulo. A mesma avaliação do isolamento é fornecida para a campo-fiação à placa traseira para a proteção da cremalheira e do processador.

Este módulo reduz o custo de sistema enquanto o isolamento do módulo elimina o uso do sinal externo que isola dispositivos. A única largura de entalhe deste módulo igualmente salvar o entalhe de chassi importante.

Este módulo incorpora o projeto e a tecnologia de Allen-Bradly que permite que funcione similarmente como um módulo de AB. É configurado similarmente a um módulo de SLC 500 com a maioria de características igualmente similares a um módulo de saída análoga de AB.
