Informações sobre o produto AB 1746-NT4:

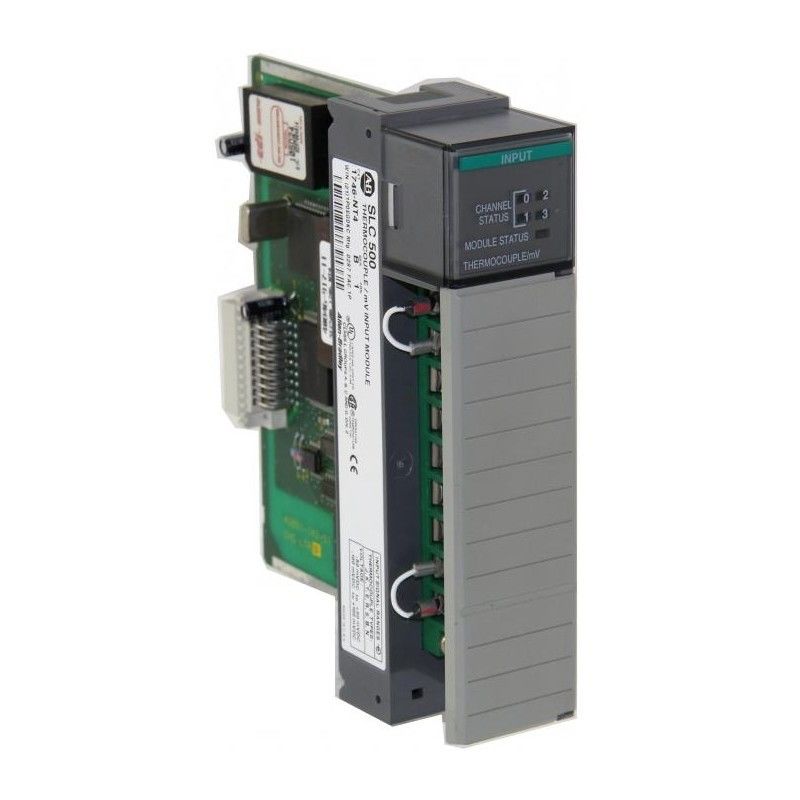

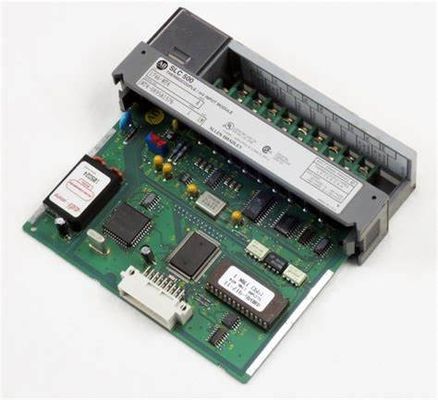

Allen Bradley 1746-NT4 é um módulo entrado de Thermocouple/mV para um sistema de SLC 500. Fornece tudo processadores de SLC 500 uns dados análogos digitalmente convertidos do par termoelétrico ou do milivolt (milivolt), recebidos e armazenados em sua tabela da imagem. Não exige nenhuma fonte da alimentação externa enquanto recebe 5 volts de C.C. e 24 volts de alimentação de DC da fonte de alimentação de SLC 500 através de sua placa traseira. Tem dois sensores da compensação da frio-junção (CJC) em vez das tensões deslocadas para reter a precisão do sinal de entrada do par termoelétrico. Transferências de bloco são exigidas por este módulo em uma configuração remota do I/O. Conecta aos tipos J, K, T, E, R, S, B, e N do par termoelétrico, e aceita direto +/--50 milivolt e +/--100 sinais de entrada análoga do milivolt. O automóvel do módulo 1746-NT4 calibra na ligação inicial e sempre que um canal é permitido. Tem 5 indicadores de estado verdes do diodo emissor de luz, um para o estado do módulo e um para cada um dos quatro canais.

O módulo 1746-NT4 tem 4 canais de entrada isolados placa traseira. Tem um consumo atual da placa traseira de 60 miliampères em 5 volts de C.C. e de 40 miliampères em 24 volts de C.C. Tem um consumo de potência da placa traseira de 0,3 watts em 5 volts de C.C. e de 0,5 watts em 2 volts de C.C., em uma definição de 16 bits do conversor, e uma resposta de etapa de 12 a 300 milissegundos em 95%. Tem uma largura de banda do segundo período da atualização 2,62 - 65,5 Hertz e uns 26 milissegundos - 1,2 e usa a modulação do sigma-delta para a conversão do A/D. Pode ser instalado em todo o entalhe exceto o entalhe 0 do chassi de SLC 500. Usa dois fios pelo terminal com um tamanho máximo do fio de 2,5 milímetros (Calibre de diâmetro de fios 14) e de 25 ohms de impedância máxima do cabo. Para entradas do par termoelétrico, use o fio torcido protegido da extensão do par termoelétrico; para entradas do milivolt, Belden 8761 ou o fio equivalente devem ser usados.

O 1746-NT4 é um módulo de AB usado com sensores de par termoelétrico e sinais do milivolt. Este módulo pertence à categoria do módulo de entrada análoga que pertence à família de produto de SLC 500.

Caracteriza oito (8) entradas do par termoelétrico com cada canal que apoia uma grande variedade de tipos do par termoelétrico tais como J, K, T, E, S, R, os sinais de B e de N. Compatível milivolt incluem +/- 50 milivolt e +/- 100 milivolt. Cada canal de entrada é construído com detecção quebrada do sensor pode indicar um circuito shorted ou aberto. Há uns ajustes configuráveis quando um circuito aberto é detectado como zero, de gama alta e Downscale. Quando zero são configurados, a leitura do módulo está forçada a zero (0). Quando ajustada a Downscale, a leitura do módulo for forçada à mais baixa leitura quando forças de gama alta a leitura à leitura máxima. Estes ajustes são úteis porque pode ser usada para diagnosticar rapidamente o estado de cada canal com exceção dos indicadores visíveis do diodo emissor de luz para cada canal. Os ajustes da reação da falha devem ser baseados na operação à prova de falhas do processo. Estes ajustes são configurados com o uso do software de programação de RSLogix 500.
Os filtros de canal individuais podem igualmente ser ajustados para ajustar o comportamento do módulo para entrar. Os filtros de canal são ajustados para minimizar o efeito do ruído elétrico e das linhas da C.A. que pode causar flutuações e leituras erráticas. As frequências selecionáveis do filtro são 250 hertz que as ofertas minimizam a filtração de ruído, 60 hertz, 50 hertz e 10 hertz de filtração de ruído. Se uma entrada da compensação da junção fria (CJC) é selecionada, o filtro da entrada está ignorado.
