controlador programável da lógica de 1756-A13 AB Redundant Power Supply Module

controlador programável da lógica de 1756-A13 AB Redundant Power Supply Module

Especificações técnicas para 1756-A13

• Fabricante Rockwell Automation
• Tipo AB
• Temperatura de funcionamento, série B 0°C a +60°C (+32°F a +140°F)
• No. de montar as abas oito (8)
• Orientação horizontal
• Corrente @ 24VDC 2,8 A/2.8 A da placa traseira
• Corrente @ 5.1VDC 15 A/6 A da placa traseira
• Corrente @ 3.3VDC 4A/4 A da placa traseira
• Corrente @ 1.2VDC 1,5 A da placa traseira
• No. dos entalhes treze (13) entalhes
• Temperatura de funcionamento, série do °C +60 de C -25… (- °F) 13… +140
• Temperatura de armazenamento -40°C a +85°C (- 40°F a +185°F)
• Humidade relativa 5 95% (sem condensação)
• No. 1756-A13 da número da peça/catálogo
• Série ControlLogix
• Tipo chassi do módulo
• Montando a montagem do painel
• A terra funcional da terra do tamanho do fio - fio de cobre contínuo ou encalhado de 8,3 mm2 (Calibre de diâmetro de fios 8) avaliou no °C 90 (°F) 194 ou maior terra protetora da terra - fio de cobre contínuo ou encalhado de 2,1 mm2 (Calibre de diâmetro de fios 14) avaliou no °C 90 (°F) 194 ou maior
• Entalhes 13
• Dissipação de poder 5,4 watts (máximos)
• Dimensões 24 x 30 x 8 polegadas
• Libras do peso 4,2 (1,9 quilogramas)
• O cerco abre
• Corrente da placa traseira (5 volts de C.C.) 10 ampères
• Corrente da placa traseira (24 volts de C.C.) 2,8 ampères

Sobre 1756-A13

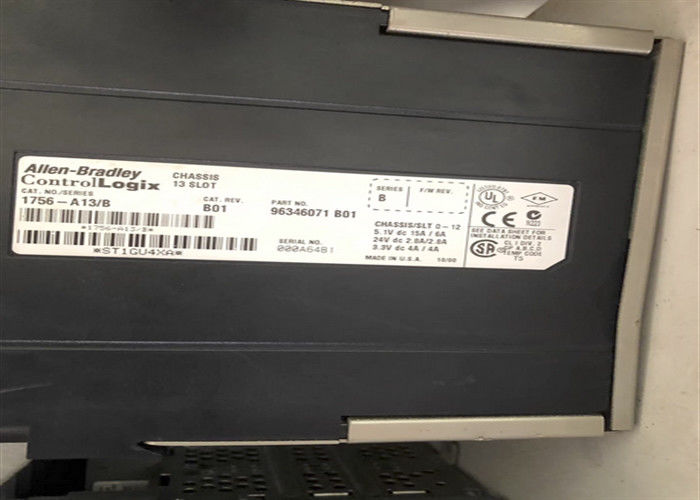

O 1756-A13 é um chassi de ControlLogix de AB. Este chassi fornece o alojamento do módulo, fornecendo 13 entalhes do módulo onde os controladores de ControlLogix e os módulos do I/O podem ser instalados. Com exceção de fornecer os entalhes de montagem, os chassis igualmente para hospedar os circuitos eletrônicos que preparam a placa traseira. A placa traseira distribui a corrente que é usada por cada um do módulo para energizar circuitos individuais para funcionar corretamente.

O 1756-A13 apoia a montagem horizontal somente. Exige um tamanho de armário mínimo de 60,9 x de 76,2 x de 20,3 cm (24 x 30 x 8 dentro.) para a instalação e pesa 1,90 quilogramas (4,2 libras). É instalado diretamente ao subpanel do cerco através das abas de montagem fornecidas situadas na parte superior e na parte inferior do chassi. Instale este chassi em uma variação da temperatura de 0… °C 60 (°C 32… 140 °F) para o chassi da série A e do B e -25… +60 (- °F) 13… +140 para o chassi da série C. Tem uma avaliação de funcionamento da vibração de 2 g @ 10… 500 hertz e uma avaliação de funcionamento de choque de 30 G. Este chassi pode ser usado com famílias de produto de Logix 5560, 5570 e as 5580.

O 1756-A13 tem um consumo atual da placa traseira de 1,5 A @ 1.2VDC; 4A/4A @ 3,3 VDC; 15 A/6 A @ 15 A/6 A e 2,8 A/2.8 A @ 24VDC. Tem uma dissipação de poder de 5,4 watts com um tipo aberto avaliação do cerco.
