Entradas do módulo 16 do I/O do AB 1746-NI16I configuráveis para 0 a 20 miliampères 4 a 20 miliampères

O módulo do I/O do AB 1746-NI16I tem dezesseis (16) entra configurável para 0 a 20 miliampères 4 a 20 miliampères

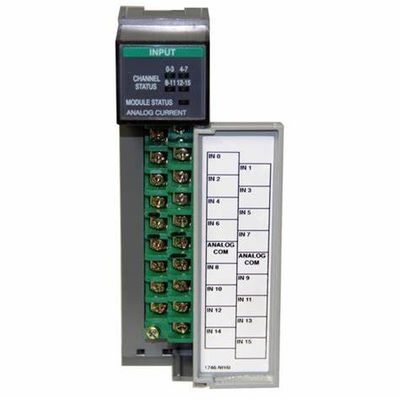

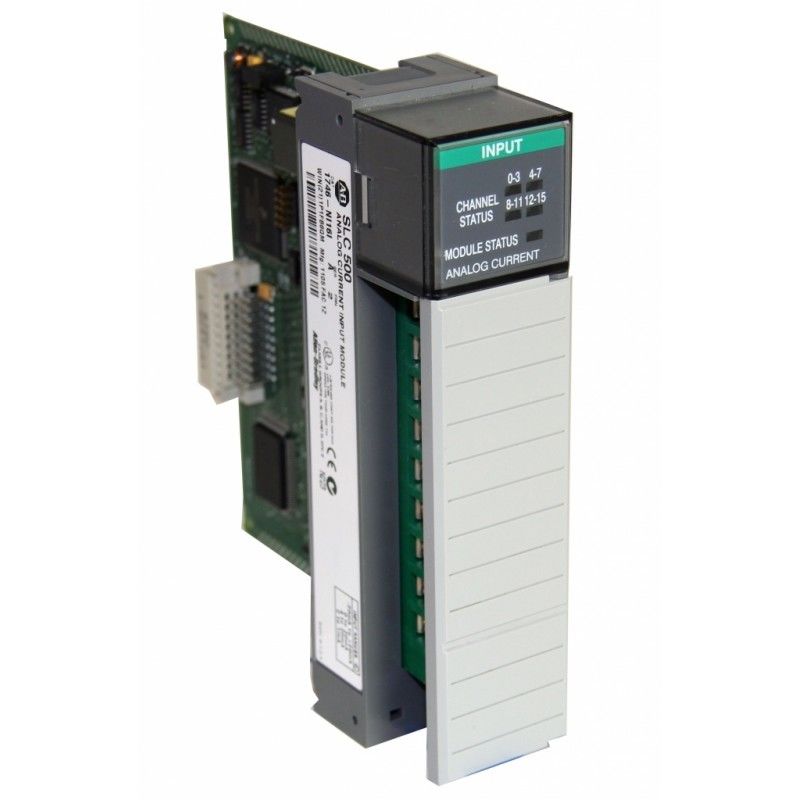

Informações sobre o produto AB 1746-NI16I:

Allen Bradley 1746-NI16I é um módulo entrado análogo, com definição de 16 bits e 16 canais de entrada. Este módulo cai em uma categoria da tensão de -20 a 20 miliampères. Sua corrente da placa traseira em 5 volts for 125 miliampères, quando 24 volts de resultados em 75 miliampères. Seu consumo de potência da placa traseira tem 2,425 watts máximo (0,625 watts em 5 volts de C.C. e 1,8 watts em 24 volts de C.C.). A escala da tensão de modo comum deste módulo é +/--10,25 volts relativo ao terminal comum análogo.

Esta unidade tem uma humidade relativa de 5% a 95% sem condensação. Sua variação da temperatura de funcionamento tiver -25 a 60 graus Célsio (- 13 a 140 graus de Fahrenheit) quando suas mentiras inoperantes da temperatura entre -40 e 85 graus Célsio (- 40 e 185 graus de Fahrenheit). Sua impedância entrada é 249; sua entrada máxima da tensão é os volts ±8 entre terminal análogos comuns e todo o da entrada, e a entrada atual máxima é ±30 miliampère. A dissipação térmica deste módulo é 2,43 watts, e o conector de AIFM deste módulo é 25 o pino D-SHELL.

Ao instalar os módulos no chassi, não é necessário remover os blocos de terminais do módulo. Contudo, se o bloco de terminais é removido, use a etiqueta situada ao lado do bloco de terminais para identificar o lugar e o tipo de módulo.

As entradas análogas são usadas para conectar variáveis de processo análogas para medir sua magnitude. Primeiramente é usada para monitorar ou usou-se como o sinal de realimentação para que os sistemas de controlo de laço fechado executem o controlo manual ou automático com o uso do algoritmo do Proporcional-Integral-derivado dos métodos de controle tipicamente (PID). Sem este sinal de realimentação, o controlo automático não pode inteiramente ser executado.

Os 16 canais de entrada da alto-impedância podem ser prendidos como entradas único-terminadas. O módulo fornece uma relação direta aos seguintes tipos da entrada:
• C.C. de ±10V
• 1 a C.C. 5V
• 0 a C.C. 5V
• 0 a C.C. 10V
• 0 a 20 miliampères
• 4 a 20 miliampères
• ±20 miliampère
• 0 a 1 miliampères
