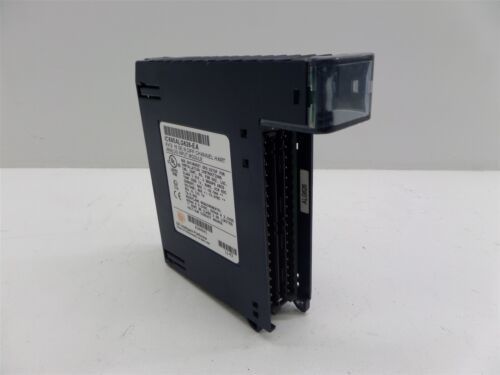

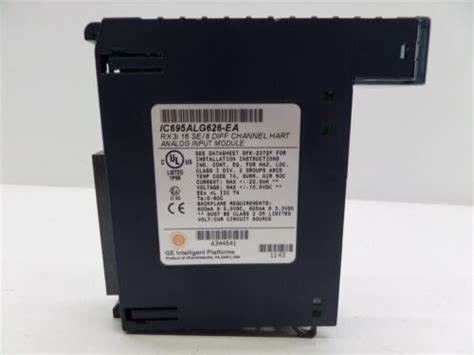

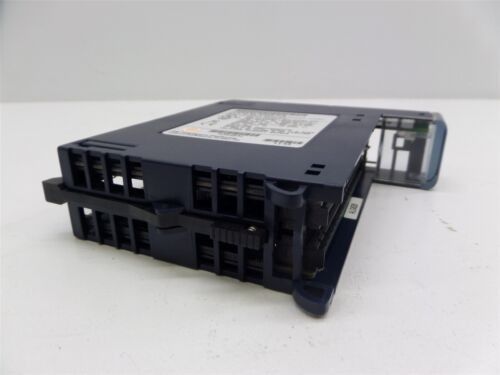

Controlador da automatização programável de IC695ALG626 GE PACSystem RX3i 450 miliampères
Especificações para o controlador programável IC695ALG626 da lógica do PLC
Tipo GE Fanuc
Série PACSystem RX3i
Fabricante Emerson Automation
Número da peça IC695ALG626
Módulo de entrada análoga Não-isolado descrição do produto
Não dos canais dezesseis (16) único-terminados; Oito (8) entradas diferenciais
O tipo analógico do módulo entrou comms de w/HART
C.C. da escala +/--10 do V da tensão, C.C. de 0 a 10 V, +/--5 C.C. de V, C.C. de 0 a 5 V, 1 C.C. de V a C.C. 5V
HART Protocol Supported; HART Version 5,0
Sinais entrados, corrente 0-20 miliampère; 4-20 miliampère; +/--20 miliampère;
Escala atual 0 a 20mA, 4 a 20mA, ±20mA
Número das entradas 16 único-terminadas ou de 8 canais de entrada diferenciais
Sinais entrados, tensão +/- 50 milivolt; +/- 150 milivolt; +/-10VDC; 0-10 VDC; +/-5VDC; 0-5 VDC e 1 - 5 VDC
Poder interno 3.3V: 600mA, 5V: 450 miliampères
Filtro entrado configurável 8 hertz, 12 hertz, 16 hertz, 40 hertz, 200 hertz, 500 hertz
Graus de Fahrenheit da temperatura de armazenamento -40 a +185
A definição 24 do módulo mordeu o CAD convertido à vírgula flutuante ou ao inteiro
Graus de Fahrenheit da temperatura de funcionamento 32 a 140
Os dados entrados formatam configurável como a vírgula flutuante inteiro de 32 bits ou de 16 bits de IEEE em um campo de 32 bits
Umidade 5 95%, não-condensando-se
Sobretensão ±60 VDC contínua, máximo
Sobrecarga ±28mA contínua, máximo
Máximo do tempo de detecção 1 do circuito aberto segundo
Impedância entrada >100 k? entradas da tensão
Resistência entrada atual 249? ±1%
Autocalibration executou durante o prisioneiro de guerra
OUTROS PRODUTOS SUPERIORES
| Motor de Yasakawa, SG do motorista |
Motor HC- de Mitsubishi, HA |
| Módulos 1C- de Westinghouse, 5X- |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756- do AB, 1759 - tela táctil 2711- |
| SR. da movimentação de Mitsubishi, motor HA -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0- de Fanuc, movimentação |
Transmissor EJA- de Yokogawa |
| Transmissor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, movimentação MH |
Módulo 6ES- de Siemens, tela táctil 6AV- |
O IC695ALG626 é um módulo de entrada análoga capaz do transdutor da estrada (CERVO) 5,0 remotos endereçáveis da plataforma de PACSystem RX3i. Este módulo é fabricado previamente pela plataforma inteligente de GE (IP de GE) que foi adquirida recentemente por Emerson Automation. Este módulo é usado principalmente para conectar com os instrumentos análogos do campo que medidas de variáveis de processo e para transmitir a medida ao elemento de recepção tal como o IC695ALG626 para processar. Com isto, o IC695ALG626 pode ser usado com instrumentos do campo que fornecem 0 a 20mA, 4 a 20mA, os sinais atuais do ± 20mA e o ±10V, 0 a 10V, ±5V, 0 a 5V, 1 aos sinais da tensão 5V.
O IC695ALG626 é capaz de fornecer dezesseis (16) canais de entrada se configurado para entradas único-terminadas e oito (8) entradas para a fiação diferencial. Com apoio para o protocolo do CERVO, cada canal pode ser comunicado com um comunicador externo do CERVO para alcançar também não único a leitura mas outros parâmetros do CERVO.
O IC695ALG626 vem com o indicador de estado do diodo emissor de luz tal como a APROVAÇÃO do módulo, o estado do campo e o diodo emissor de luz da TB. O diodo emissor de luz da APROVAÇÃO do módulo está usado a indica um módulo corretamente configurado quando o diodo emissor de luz é verde contínuo iluminado; com erro se lentamente piscando o verde ou o âmbar; Módulo configurado não corretamente ao piscar rapidamente; nenhum do poder presente defeituoso ou quando o diodo emissor de luz do módulo estiver. O diodo emissor de luz do estado de The Field é verde contínuo iluminado que não indica nenhuma falha nos canais permitidos e quando o bloco de terminais estar presente; A luz amarela descreve um canal do módulo está no estado criticado e fora do diodo emissor de luz descreve um bloco de terminais desligado ou impropriamente instalado. O diodo emissor de luz da TB é vermelho iluminado quando o bloco de terminais não é conectado; Verde do Lit quando o bloco de terminais for conectado e fora se nenhum poder da placa traseira esta presente.
O módulo de GE Fanuc IC695ALG626 é um módulo entrado análogo com as capacidades remotas endereçáveis de uma comunicação da versão 5,0 do transdutor do CERVO ou da estrada em cada canal e em 4 modens internos do CERVO. Este módulo oferece 8 diferenciais e 16 único-terminaram os canais de entrada. O módulo de entrada análoga de GE Fanuc IC695ALG626 tem uma escala da tensão de +/--10 C.C. dos volts, 0 a 10 volts de C.C., +/--5 C.C. dos volts, 0 a 5 volts de C.C., ou 1 a 5 volts de C.C. A escala atual da configuração para os canais de entrada pode ser ou 0 a 20 miliampères, 4 a 20 miliampères, ou +/--20 miliampères. O módulo de entrada análoga de GE Fanuc IC695ALG626 deve ser configurado para uma escala atual entre 4 a 20 miliampères se os canais estão usando comunicações do CERVO.
O módulo de entrada análoga de GE Fanuc IC695ALG626 com uma comunicação do CERVO é instalado na placa traseira universal do PLC de RX3i PacSystem. A unidade permite a inserção ou a remoção do módulo de uma placa traseira universal no RX3i PacSystem quando é conectada ainda para pôr. O módulo é inteiramente software-configurável sem usar ligações em ponte do módulo. Tem a memória Flash para apoiar elevações, um detector para a remoção e a inserção dos blocos de terminais, a detecção do circuito aberto para uma escala atual entre 4 e 20 miliampères a todos os níveis da tensão, e auto-calibração da partida. Igualmente apoia a monitoração a bordo do erro, taxa negativa e positiva de alarmes da mudança, offsets configuráveis, e escamação para cada canal, e o baixo alarme, o alarme alto, o baixo-baixo alarme, a detecção alto-alta do alarme e a gravação que é selecionável em cada canal. O módulo exige uma variação da temperatura de -40 a 185 graus de Fahrenheit para o armazenamento e uma variação da temperatura de 32 a 140 graus de Fahrenheit para a operação.
