Módulo componente de IC695ALG626 GE do controlador da automatização programável de PACSystem RX3i
Especificações para o controlador programável IC694MDL660 da lógica do PLC
Tipo GE Fanuc
Fabricante GE Fanuc
Fabricante GE Intelligent Platforms (anterior); Emerson Automation (atual)
Série PACSystem RX3i
Série PACSystem Rx3i
Número da peça IC694MDL655
Módulo de entrada discreto da descrição do produto
Não dos canais trinta e dois (32)
Número da peça IC694MDL660
Tipo módulo entrado
Entradas 32
No. dos grupos quatro da saída (4)
No. dos grupos oito (8) canais pelo grupo
C.C. avaliado da tensão 24V
Canais pelo grupo oito (8)
Prendendo o positivo da configuração/lógica negativa
Escala do sinal entrado 0-30 VDC
Escala de tensão entrada 0-30 VDC
Isolamento: Campo à placa traseira -250 VAC (ótico) contínuos; 1500 VAC para um minuto; Grupo para agrupar - 250VAC contínuo; 1500 VAC para um minuto
Tensão entrada do substantivo 24 VDC
Do isolamento 250V C.A.C.A. e 1500V pelo minuto
Tensão de entrada nominal 24 VDC
7,0 miliampères atual entrado na tensão avaliado
Tração atual 195 miliampère @ 5VDC; 224 miliampères @ 24 VDC
Tempos entrados 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms do filtro
Corrente máxima 4,78 A do inrush para a Senhora 10
Na tensão do estado 11,5 - 30 VDC
Consumo de potência 300 miliampères
Fora da tensão do estado 0 - +5 VDC
Ferramentas diagnósticas sim. Bloco de terminais que relatórios ao processador central
Tração atual 300 miliampères
Na corrente do estado 3,2 miliampères
7 miliampères atual entrado pelo canal
Tempos entrados 0.5ms do filtro, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms, selecionáveis pelo módulo
Fora da corrente do estado 1,1 miliampères
Processador central 2,90 da compatibilidade RX3i ou maior
No tempo de resposta 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (conforme o ajuste do filtro)
No tempo de resposta, típico segundo o tempo selecionado do filtro
Fora do tempo de resposta 0.5ms, 1.0ms, 2.0ms, 5.0ms, 10.0ms, 50.0ms & 100.0ms (conforme o ajuste do filtro)
No tempo de resposta, máximo segundo o tempo selecionado do filtro
Estado do ciclo de vida de produto ativo
OUTROS PRODUTOS SUPERIORES
| Motor de Yasakawa, SG do motorista |
Motor HC- de Mitsubishi, HA |
| Módulos 1C- de Westinghouse, 5X- |
Emerson VE, KJ |
| Honeywell TC, TK |
Módulos IC de GE - |
| Módulo de ABB |
Módulo 1756- do AB, 1759 - tela táctil 2711- |
| SR. da movimentação de Mitsubishi, motor HA -, HC |
Emerson MoudlesVE-, KJ - |
| Motor A0- de Fanuc, movimentação |
Transmissor EJA- de Yokogawa |
| Transmissor 3051- de Rosemount |
Módulo 140- de Schneider |
| Motor de Panasonic, movimentação MH |
Módulo 6ES- de Siemens, tela táctil 6AV- |

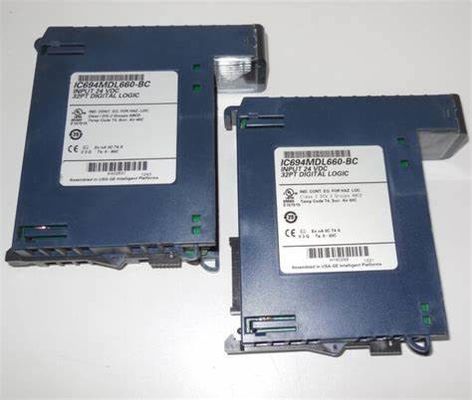

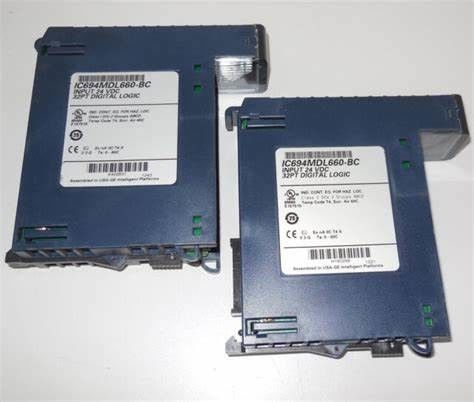

O IC694MDL660 é um módulo componente da família que do controlador da automatização programável de PACSystem RX3i (PAC) este módulo é produzido originalmente pela plataforma inteligente de GE, agora atualmente sob Emerson Automation. Este módulo está a um alto densidade, trinta e dois (32) canais de entrada do ponto com isolamento do grupo especificamente, quatro (4) grupos de oito (8) canais cada um da entrada. O IC694MDL660 é projetado aceitar uma tensão do sinal de entrada de 0-30 VDC com entrada nominal de 24 VDC junto com uma corrente de entrada de 7,0 miliampères pelo ponto na tensão avaliado. Cada canal deste módulo tem uma escala da tensão do Em-estado de 11.5-30 VDC quando a tensão do Fora-estado for 0-5 VDC. A corrente máxima do Em-estado é 3,2 miliampères quando a corrente máxima do Fora-estado for 1,1 miliampères. Os tempos configuráveis do filtro podem igualmente ser selecionados a fim ajustar cada canal de entrada. Os filtros selecionáveis da entrada tais como 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms, e 100ms permitem o módulo de ignorar a detecção do falso negativo e do falso positivo que são causados normalmente por fatores ambientais e mecânicos tais como a poeira e o debounce. Os ajustes selecionados do filtro tornam-se e fora do tempo de resposta dos pontos da entrada. Este módulo exige o uso do Caixa-estilo dos blocos de terminais do alto densidade particularmente com número de catálogo IC694TBB032 ou do Mola-estilo com bloco de terminais da parte dianteira do número de catálogo IC694TBS032. Cada canal de entrada dedicou os indicadores do diodo emissor de luz da entrada que descrevem o estado da lógica do dispositivo. A lógica 1 está descrita quando o diodo emissor de luz está iluminado que indica que o canal de entrada está recebendo ativamente a corrente de entrada de outra maneira, o diodo emissor de luz é inativo.
O módulo de entrada IC694MDL660 é um módulo de entrada da lógica que seja fabricado pela automatização de GE Fanuc e incluído na série de RX3i PACSystem. É feito para ser usado com as cremalheiras de RX3i. Este módulo vem com 32 entradas que podem se operar sob a lógica positiva ou negativa. Estas entradas são divididas em grupos diferentes e cada um deles pode operar-se em uma tensão máxima de 30 volts. Os 4 grupos de entradas cada um têm sua conexão comum. A avaliação da tensão do isolamento entre estes grupos vai acima a 250 volts volts contínuos e até 1500 de C.A. da C.A. para 1 minuto. O módulo de entrada da lógica da automatização IC694MDL660 de GE Fanuc vem com uma tensão de 24 volts de C.C. e cada um das entradas opera-se com uma escala de tensão de entrada que vá 0 a 30 volts de C.C.
O módulo de entrada da lógica da automatização IC694MDL660 de GE Fanuc vem com tempos selecionáveis do filtro da entrada que vão 0,5 milissegundos a 100 milissegundos. O tempo de resposta será ajustado sobre e fora depois que os usuários estabeleceram uma estadia do filtro. O módulo tem um consumo de potência de 300 miliampères, incluindo todas as entradas. O módulo de entrada da lógica da automatização IC694MDL660 de GE Fanuc inclui uma ferramenta de diagnósticos que consista em um bloco de terminais que relatórios diretamente ao processador central de RX3i. O módulo tem uma corrente de 7,0 miliampères pela entrada na tensão avaliado. Uma das exigências para a aplicação correta deste módulo é que precisa de ser unida a um processador central de RX3i que seja a liberação 2,90 ou mais atrasado. Não deve ser usada com um processador central da série 30-90 desde que não é compatível. A definição do módulo é 48 bocados da entrada e 16 bocados da saída.
Produtos similares do controlador programável IC695ALG626 da lógica do PLC
PLACA DA REFERÊNCIA IC3600AVRA1
PLACA DE IC3600AVSA1 VOL REL
IC3600AVSB1 REFEREM ARGO/HOUSTON
IC3600AVSD1 VOL REL BD
CONTA IC3600CCCA1. RETIFICADOR
IC3600DAEA1 IC3600DAEA
ASM DA PLACA DE CIRCUITO IC3600DBMA1
IC3600DCDA1 IC3600DCDA
IC3600DCWA1 CARD-DELAY-&-CROWBAR
IC3600DCWB1 CARD-CROWBAR
IC3600DCWC1 IC3600DCWC
CARTÃO DE EXTENSÃO IC3600DEXB1
IC3600DGRA1 IC3600DGRA
IC3600DIGA1 IC3600DIGA
IC3600DIVA1 CARD-PART DE ICR607D104A
IC3600DJBB1 IC3600DJBB
RELAÇÃO IC3600DLIG DE IC3600DLIG1 DIO
RELAÇÃO DE AR IC3600DLIJ DE IC3600DLIJ1 DLC
IC3600DLIK1 SPEEDTRONIC INTFC IC3600DLIK
RELAÇÃO IC3600DLIL DE IC3600DLIL1 DIO
LINHA DE DADOS IC3600DLPC1 PARA LEVANTAR
IC3600DPSA1 CRD-15V-POWER-SUPPLY
IC3600DPSB1 CRD-15V-POWER-SUPPLY
IC3600DRDC8 CARD-RELAY-DRIVER
IC3600DRGA1 SPEEDTRONIC
IC3600DRGB1 CARD-PART DE ICR607D104A
IC3600DSPB1 CARD-PART de 68B9453211
IC3600EPSA1 REGULADOR IC3600EPSA
IC3600EPSAB1
REGULADOR IC3600EPSB de IC3600EPSB1 100V
IC3600EPSC1 INVTR. DR. IC3600EPSC
IC3600EPSD1 28V PICOSEGUNDO. IC3600EPSD
INDICADOR IC3600EPSE1
CARTÃO IC3600EPSE DO INDICADOR IC3600EPSE2
FONTE DE ALIMENTAÇÃO IC3600EPSH1 BD IC3600EPSH
MÓDULO IC3600EPSK1
IC3600EPSM1 CB-75W-PWR-SUPPLY-CO
IC3600EPSN1 12V, FONTE de ALIMENTAÇÃO 28V
FONTE DE ALIMENTAÇÃO IC3600EPSN3 BD
IC3600EPSN4 CRD-15V-POWER-SUPPLY
REGULADOR IC3600EPSS DE IC3600EPSS1 50VTO-12V
MÓDULO IC3600EPSU1
FONTE DE ALIMENTAÇÃO IC3600EPSV1 IC3600EPSV
PLACA IC3600EPSW DO REGULADOR IC3600EPSW1
FAQ para IC694MDL660
1. Que são o tempo selecionável do filtro disponível ao IC694MDL660?
Os tempos selecionáveis do filtro são 0.5ms, 1.0ms, 2.0ms, 5ms, 10ms, 50ms e 100ms.
2. Que é o ange da tensão de entrada do IC694MDL660?
A escala de tensão de entrada de IC694MDL660 é 0-30 VDC.
3. Quantos canais de entrada faz o IC694MDL660 têm?
O IC694MDL660 tem trinta e dois (32) canais de entrada.
1. Que é o bloco de terminais removível compatível para o IC694MDL660?
O IC694MDL660 é compatível exige o uso de um ou outro Caixa-estilo com número de catálogo IC694TBB032 ou de Mola-estilo com bloco de terminais da parte dianteira do número de catálogo IC694TBS032.
2. É o diodo emissor de luz indicadores de estado disponíveis ao IC694MDL660?
Sim. Há 32 indicadores do diodo emissor de luz do estado disponíveis ao IC694MDL660.
3. Que é a corrente de entrada do IC694MDL660?
A avaliação da corrente de entrada IC694MDL660 é 7,0 miliampères.
