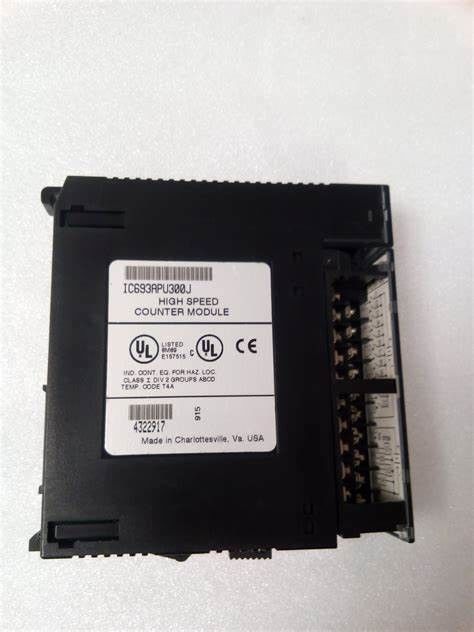

GE IC693APU300 Série 90-30 de PLCs 1 MHz 5 V DV ou 10 a 30 V DC RX3i sistema

GE IC693APU300 90-30 séries de PLCs 1 megahertz 5 V DV ou 10 a 30 sistema da C.C. RX3i de V

Informações sobre o produto GE IC693APU300:

O módulo pode ser configurado para fornecer um ou outro contador de 1 complexo, 2 idênticos e contadores complexos, ou 4 idêntico e contadores simples independentes. O módulo vem com 12 entradas positivas da fonte com uma escala de tensão de entrada de uma ou outra de 10 a 30 V C.C. de 5 V DV ou. Além disso, você encontrará 4 saídas positivas da fonte, diagnósticos internos do módulo, e uma placa terminal removível usada durante a fiação do campo.

O módulo IC694APU300 fornece o modo dois de operação quando usado em um sistema de RX3i: Clássico e aumentado. À revelia, o módulo opera-se no modo clássico. Contudo, se você deseja usar características aumentadas, ‘modo aumentado seleto’ que usa a ferramenta de configuração da edição da máquina.

As características aumentadas incluem o apoio para até 1 megahertz de frequência da entrada dos dispositivos externos e do oscilador interno de até 2 megahertz na entrada de pulso de disparo 1, do apoio para eventos de 32 bits dos contadores e da entrada de Z, das saídas configuráveis, da bandeira da detecção do derrubamento e do apoio para atualizações dos firmware sobre a placa traseira do processador central de RX3i. IC693APU300 igualmente tem uma característica do windowing que permita que um usuário defina uma escala dos valores do acumulador do contador onde o estroboscópio é reconhecido como uma entrada válida.

Se o acumulador contrário for fora desta escala, a entrada do estroboscópio está ignorada. Desde que o módulo é considerado um tipo aberto equipamento, deve ser instalado em um cerco com poluição mínima. Para conexões da fiação, use o fio de cobre com uma avaliação mínima de 90 graus Célsio. Se dois fios são permitidos, a seguir devem ser do mesmo tipo. Antes da fiação, substituindo os módulos, baterias, fusíveis ou todo o outro componente útil, recomendou DESLIGAR o poder.

Esta é evitar todos os percalços que puderem ocorrer. Além disso, o produto deve ser montado em um cerco certificado para o uso na zona 2, no grupo IIC, e no mínimo IP54 avaliado. Durante a fiação do campo, o cabo protegido deve ser usado para todos os cabos que conectam ao contador IC694APU300 de alta velocidade. O cabo protegido deve possuir uma terra de alta frequência dentro de 6 polegadas do módulo IC694APU300.
