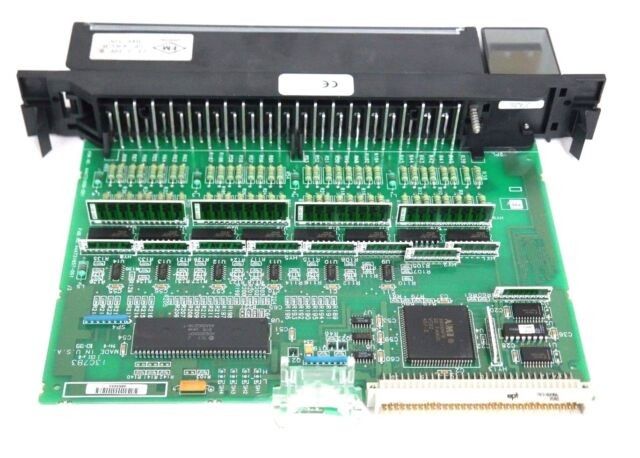

Informações sobre o produto GE IC697MDL653:

IC697MDL653 é projetado ter características da lógica positiva e negativa; assim pode à corrente de fonte do dispositivo de entrada ao usuário comum. O dispositivo de entrada aplicável é conectado ao ônibus do poder e à entrada do módulo. Os seguintes dispositivos de entrada são tudo compatíveis com o IC697MDL653: teclas, interruptores de limite, interruptores de seletor, e interruptores de proximidade eletrônicos que incluem 2 3 do fio tipos do fio e.

Idealmente, as entradas neste módulo são conduzidas por todo o módulo de saída compatível da tensão do PLC IC697. O circuito de entrada fornece bastante atual para assegurar-se de que as funções do dispositivo confiantemente. A corrente de entrada é tipicamente 10mA no no estado e pode aceitar a corrente do escapamento de 2 miliampère no FORA do estado sem girar sobre.

O módulo de entrada discreto da série 90-70 de GE Fanuc com o número de catálogo IC697MDL653 tem uma tensão avaliado de 24 volts de C.C. uma escala de tensão de entrada de -3 a 30 volts de C.C. O módulo de entrada IC697MDL653 discreto é igualmente um módulo de entrada lógica positiva/negativa com 32 pontos totais da entrada. Todos estes pontos da entrada são agrupados em 4 grupos de 8 entradas cada um. O módulo de entrada IC697MDL653 tem uma avaliação da tensão do isolamento de 1500 volts para toda a entrada que for conectada à placa traseira e a 500 volts entre os grupos da entrada. O módulo de entrada do positivo IC697MDL653/lógica negativa tem uma corrente de entrada típica de 10 miliampères na tensão avaliado e uma impedância típica da entrada de 2,6 kiloohms.

O positivo IC697MDL653/módulo de entrada negativo tem uma tensão do em-estado de 13,5 a 30 volts e uma tensão do fora-estado de 0 a 5 volts. A corrente do em-estado é 6 a 15 miliampères e a corrente do fora-estado é 0 a 2 miliampères. Além do que isso, o módulo de entrada IC697MDL653 tem uma estadia de atraso configurável do filtro de 1 a 10 milissegundos.

A configuração do tempo de atraso do limador é feita ponto por ponto em uma base e deve-se notar que todos os pontos caracterizam o mesmo tempo do filtro. A unidade exige 0,3 ampères da corrente dos 5 volts do ônibus. O módulo vem com uma capacidade fechando mecânica que faça impossível o instalar na base errada. Também, o módulo IC697MDL653 aceita calibres de fio de Calibre de diâmetro de fios #22 a Calibre de diâmetro de fios #14 e pode facilmente ser removido de seu entalhe na cremalheira caso necessário.
