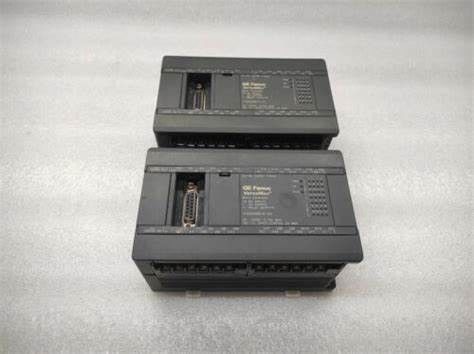

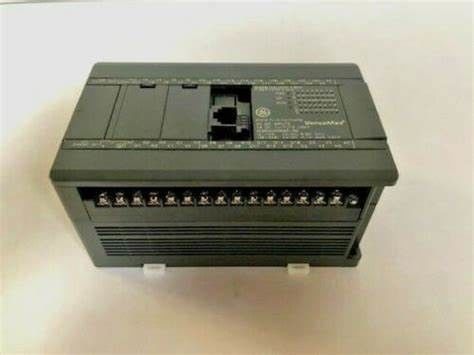

Name: IC200UDR0103 GE Fanuc VersaMax Micro 28 pontos PLC 24Vdc Saída (11) Relé Saída 24Vdc
Brand: Wisdomlong Technology CO.，LTD
SKU: IC200UDR010
Price: 1.00 USD
Availability: InStock

Casa Produtos Módulo de fonte de alimentação redundante

IC200UDR0103 GE Fanuc VersaMax Micro 28 pontos PLC 24Vdc Saída (11) Relé Saída 24Vdc

Detalhes do produto:

Lugar de origem:	EUA
Marca:	GE
Número do modelo:	IC200UDR010

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	negitiation
Detalhes da embalagem:	na caixa
Tempo de entrega:	3-5days
Termos de pagamento:	T/T, Western Union
Habilidade da fonte:	100

Contato

Descrição de produto detalhada

Nome do produto:	Controlador programável IC200UDR010 da lógica do PLC	Produto:	Controlador programável da lógica do PLC
Modelo:	IC200UDR010	Tipo:	GE
Portador:	Módulo de processador	Série:	90-30
País de origem:	EUA

IC200UDR010 GE Fanuc VersaMax Micro PLC de 28 pontos 24Vdc Saída (11) Relé Saída 24Vdc

Descrição doG.E. Fanuc IC200UDR010

Peso 500 gramas (1.10 libras)
Entrada 16 circuitos de entrada lógicos positivos/negativos de 24 Vdc
Saídas Onze circuitos de relé de 2 amperios normalmente abertos e uma saída de corrente contínua (Q1)
Contadores de alta velocidade Até quatro contadores de tipo A ou um tipo A e um tipo B
+24Vdc Fornecimento de energia de saída 200mA no máximo (para circuitos de entrada e dispositivos de utilizador)
Descalcificação térmica IC200UDR010: nenhuma. IC200UDR228: nenhuma descalcificação a 45oC. Acima de 45oC
Graus C, o número de pontos em simultâneo não deve exceder 50%.
Especificações de potência de CC
Intervalo IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: 9,2 a 30Vdc
IC200UDR010: 10 ms a 19,2 Vdc
IC200UDR028: 5 ms
Corrente de entrada IC200UDR010: 1 Amp máximo a 30Vdc
IC200UDR228: 13 Amp a 12Vdc, 27 Amp a 24Vdc
Tempo de entrada 10 mS para 1 A
Corrente de entrada IC200UDR010: 0,30 Amp típico a 24 Vdc
IC200URD228: 1,1 Amp típico a 12 Vdc; 0,55 Amp típico a 24 Vdc
Fornecimento de energia de entrada de 8 W
Especificações de entrada de CC
Número de entradas 16
Voltagem nominal de entrada 24 volts CC
Faixa de tensão de entrada de 0 a 30 volts DC
Corrente de entrada 7.5 mA típica
Resistência de entrada 2,8 kΩ
Voltagem limite de entrada ligada: 15Vdc mínimo, desligada: 5Vdc máximo
Corrente de limiar de entrada ligada: 4,5 mA máximo, desligada: 1,5 mA mínimo
Tempo de resposta de 0,5 a 20 ms configurável como entrada regular; 100 μs como entrada HSC
Voltagem de isolamento 1500 V RMS lado do campo para lado lógico, 500 V RMS entre grupos
Especificações de saída de CC
Lógica de saída Lógica positiva
Voltagem de funcionamento IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
Intervalo de tensão IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23,5 - 24,5Vdc
Corrente de saída IC200UDR010: 450mA; IC200UDR228: 100mA
Capacidade máxima de trabalho de piloto UL 0,75 A a 24 Vdc
Carga de resistência máxima nominal 0,75A a 24 Vdc; 0,5A a 12 Vdc; 0,25A a 5 Vdc
Voltagem de saída Caída máxima de 0,3 Vdc
Resposta ligada: máximo 0,1 ms (24Vdc, 0,2A), desligada: máximo 0,1 ms (24Vdc, 0,2A)
Fugas no estado OFF máximo 0,1 mA
Isolamento 1500Vac entre o lado do campo e o lado lógico, 500Vac entre os grupos
A saída do fusível deve ser fusível externamente.

Outros produtos superiores

Motor Yasakawa, motorista SG-	Mitsubishi Motor HC, HA-
Módulos Westinghouse 1C, 5X...	Emerson VE, KJ...
Honeywell TC, TK...	Módulos GE IC -
Módulo ABB	Modulo AB 1756-1759 - Ecrã de tour 2711
Mitsubishi Drive MR-, Motor HA -,HC	Emerson Moudles, KJ...
Motor de ventoinha A0-Drive	Transmissor Yokogawa EJA-
Transmissor Rosemount 3051	Modulo Schneider 140-
Panasonic Motor, conduza MH- -	Módulo Siemens 6ES, touch screen 6AV

SobreG.E. Fanuc IC200UDR010

6.11 IC200UDR010 Micro PLC de 28 pontos, (16) 24Vdc In, (1) 24Vdc Out, (11) Relay Out, 24Vdc PS
IC200UDR228 Micro PLC de 28 pontos, (16) 24 VC In, (1) 24 Vdc Out, (11) Relay Out,
12/24Vdc PS
Os PLCs VersaMax Micro IC200UDR010 e IC200UDR228 aceitam dezesseis entradas de CC e fornecem uma DC
A única diferença entre estes módulos é a sua capacidade de distribuição.
são as suas fontes de alimentação e a corrente nominal de saída da sua saída de CC Q1. Micro-28 IC200UDR010
utiliza +24Vdc potência nominal de entrada, e fornece uma 450mA, 24Vdc saída.
utiliza uma potência nominal de entrada de +12/24Vdc e fornece uma saída de 100mA e 24Vdc.

6.11.1 Potência de CC
A fonte de alimentação de corrente contínua requer mais corrente na tensão de arranque (aproximadamente 4Vdc) do que na tensão nominal
Voltagem de entrada: é necessário um mínimo de 2,0 A para ligar a fonte de alimentação em CC.
Se configurado para desativar o diagnóstico de alimentação, o PLC inicia solução lógica 100ms após a tensão
A fonte de alimentação para a fonte de alimentação de entrada alcança e mantém a potência nominal de CC.
O PLC deve ter capacidade de corrente transitória suficiente para suportar a corrente de entrada da fonte de alimentação
e manter um nível de tensão adequado de Vdc (ver especificações para os requisitos de entrada).

6.11.2 Entradas de CC
As dezesseis entradas DC configuráveis podem ser utilizadas como entradas padrão de lógica positiva ou negativa ou até
As entradas são compatíveis com uma ampla gama de dispositivos de entrada, tais como
botões, interruptores de limite e interruptores eletrónicos de proximidade.
Os Micro PLCs + 24Vdc podem ser utilizados para dispositivos de entrada e para alimentar os circuitos de entrada de CC a
A combinação da corrente do circuito de entrada e da corrente do dispositivo externo não deve ser
exceder 200 mA.

6.11.3 Saída de corrente contínua (Q1)
O circuito de saída de corrente contínua (Q1) pode ser configurado para ser um contador padrão, de alta velocidade, de impulso ou
Saída PWM.

6.11.4 Saídas de relés (Q2 Q12)
Eleven Formulário A saídas de relé (SPST-ponto único lançamento único) pode controlar uma ampla gama de dispositivos de carga
A capacidade de comutação de cada um destes circuitos é de 2
Uma fonte externa de energia AC ou DC deve ser fornecida para operar dispositivos de campo.
Não podem ser utilizadas como saídas de Pulse Train ou PWM.
