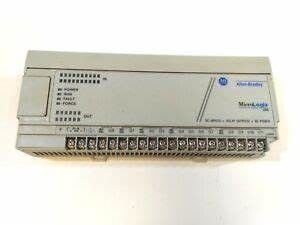

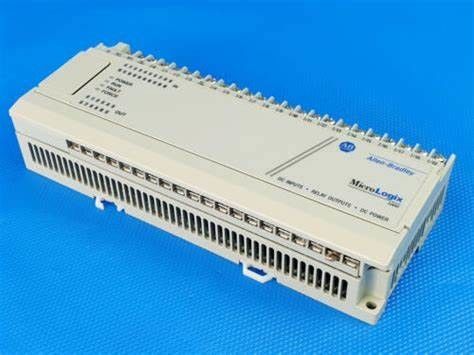

1761-L32BWB Controlador AB MicroLogix da família de produtos Bulletin 1761

1761-L32BWB Controlador AB MicroLogix da família de produtos Bulletin 1761

Especificações técnicas para o 1761-L32BWB
Fabricante
Marca AB
Número da parte/número do catálogo 1761-L32BWB
Tipo de entrada digital
Série MicroLogix 1000
Memória: 1 K EEPROM composto por aproximadamente 737 palavras de instrução e 437 palavras de dados.
Porta de comunicação: RS232
Função de segurança do relé de controlo principal
Protocolo: DF1
Saídas digitais 12 Saídas de contacto
Tipo de produto Controlador lógico programável (PLC)
Tamanho de memória 1 K EEPROM
Número de entradas Vinte (20); Afundamento / Abastecimento
Corrente de saída de 4 a 20 mA
Voltagem de entrada Tipo 14 - 30V dc
Tipo de saída Doze (12); Relé
Faixa de tensão de entrada de 14 a 30 volts DC
Fornecimento de energia 20.4-26.4 V dc
Número de entradas e saídas 32 pontos
UPC 10662468554487
Corrente de entrada 30A durante 4 ms
Situação do ciclo de vida do produto* Descontinuado/obsoleto
Frequência de funcionamento: 47-63 Hz
Potência de entrada 7W
Ciclos de potência mínimos 50,000
Choque operacional 10 G
Choque não operacional 20 G
Medidas 7,87 x 1,57 x 3,15 polegadas
