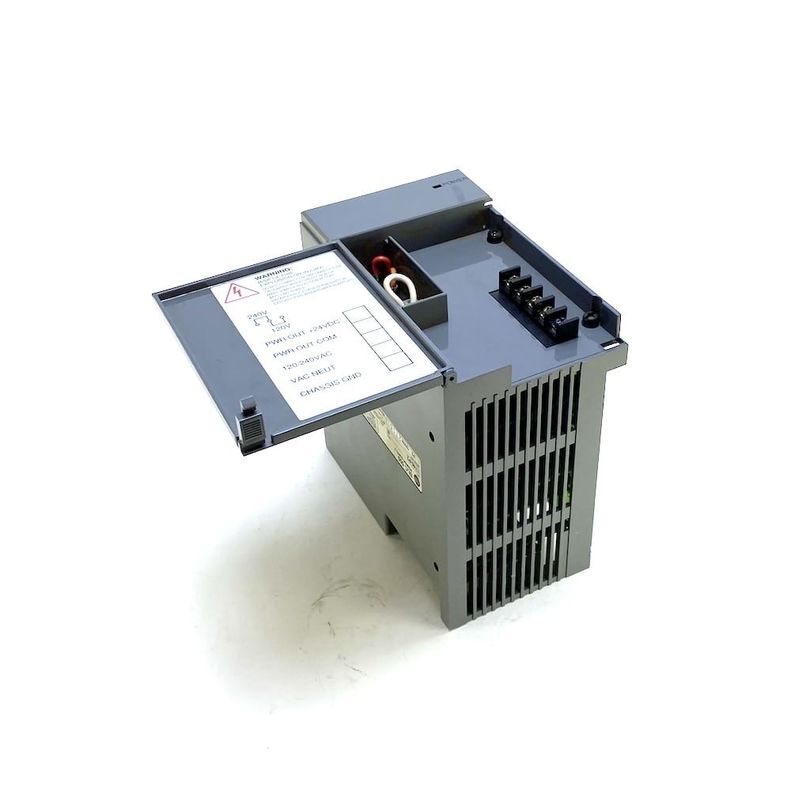

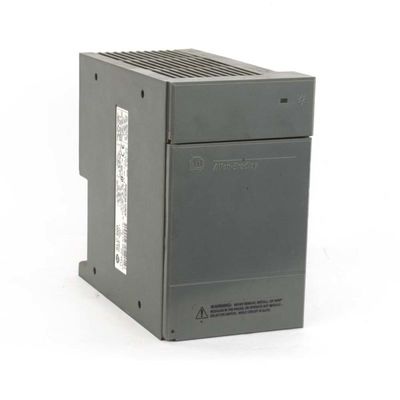

1746-P4 AB 120 a 220 volts AC SLC 500 Fornecimento de energia Automatização Rockwell

1746-P4 AB 120 a 220 volts AC SLC 500 Fornecimento de energia Automatização Rockwell

Especificações técnicas para o 1746-P4
Fabricante Rockwell Automation
Marca AB
Número da parte/número do catálogo 1746-P4
Série SLC 500
Tipo de módulo Fornecimento de energia
Potência de entrada 92 watts
Voltagem de entrada de 120 a 220 volts AC
Necessidade de potência típica da linha 180VA
Corrente de entrada 45 Amp
Corrente de plano de fundo (5 volts) 10 Amp
Capacidade de corrente interna 10,0 A a 5 V dc 2,88 A a 24 V dc
Faixa de tensão de saída de 18 a 30 volts DC
Tempo de espera da CPU 20 ms (carga total) 3000 ms (sem carga)
Corrente de plano de fundo (24 Volts) 0,46 Amp
Frequência de 47 a 63 Hertz
Peso: 1,1 kg
Localização 1746 Chassis
Dimensões 5,5 x 4,3 x 5,7 polegadas
Temperatura de funcionamento de 0 a 60 °C
UPC 10662468409589
Proteção contra fusíveis 1746-F1 ou equivalente
UNSPSC 32151706

Outros produtos superiores

Configuração de rede EtherNet/IP
Modulos de comunicação EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 1.
Controladores CompactLogix 5370
Adaptadores EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
Interruptores embutidos
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

O cabo AB 1746-C7 é um cabo de energia de fita que conecta controladores e chassi.Quando se utiliza o cabo 1746-C7 para ligar controladores SLC 500Quando se utiliza o cabo para ligar fontes de alimentação AB 1746-P4, o intervalo máximo entre as fontes é de 2,5 polegadas.O próprio cabo 1746-C7 mede 15 cm de comprimentoDeve ser utilizado apenas para ligar chassis e controladores lado a lado, não numa formação empilhada com um chassis ou controlador sobre o outro.

O cabo 1746-C7 é mais adequado para conectar chassis AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.o cabo 1746-C7 pode ligar 2 chassis 1746-A4 uns aos outros, pode ligar 1 1746-A4 chassis para qualquer um dos outros chassis listados).

Perguntas frequentes para 1756-PB75
Qual é a diferença entre o 1756-PA75 e o 1756-PB75?

O 1756-PA75 funciona quando alimentado com 85-264VAC, enquanto o 1756-PB75 é alimentado por uma tensão de alimentação externa de 18-32VDC.

Posso usar esta fonte de alimentação como fonte de tensão dos componentes do painel?

Esta fonte de alimentação é apenas para o chassi ControlLogix.

Quais são os chassis ControlLogix compatíveis para uso com o 1756-PB75?

Os chassis compatíveis são 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
