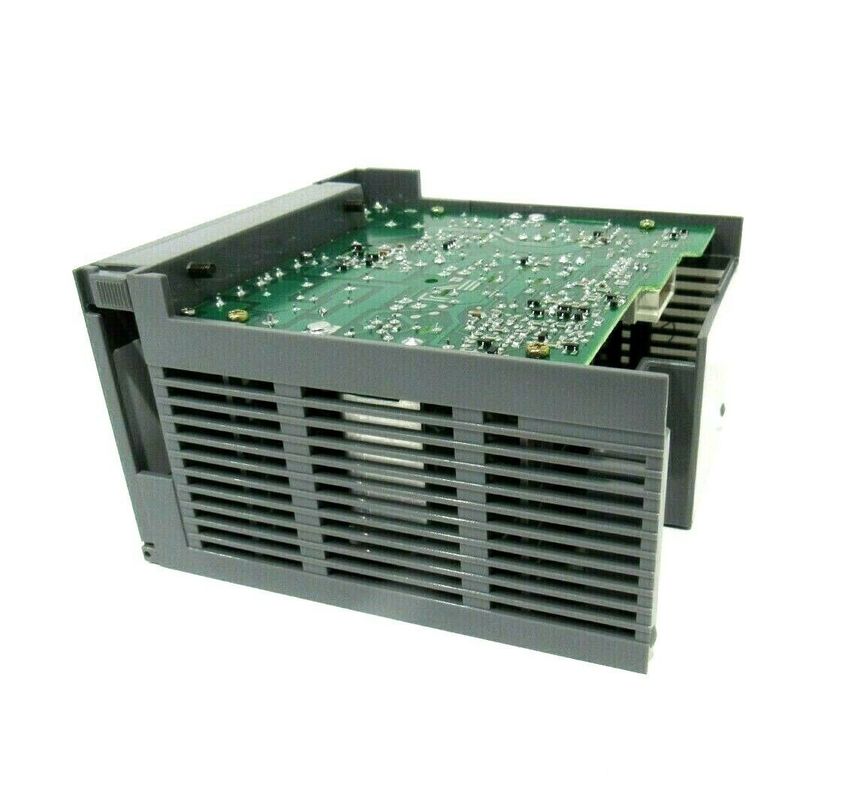

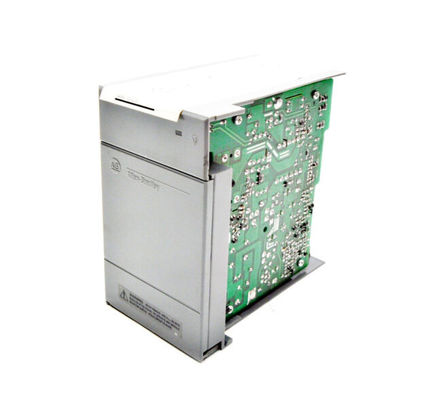

1746-P3 allen bradley io módulo Rockwell Automation 0 a 60 graus Celsius SLC 500 Fornecimento de energia

1746-P3 AB Rockwell Automation 0 a 60 graus Celsius SLC 500 Fornecimento de energia

Especificações técnicas para o 1746-P3
Fabricante Rockwell Automation
Número da parte/número do catálogo 1746-P3
Voltagem de isolamento 600V ac RMS durante 1 s (versão B ou posterior)
Corrente de entrada 20 A
Necessidade de potência típica da linha 90 VA
Nm Tensão de entrada 24VDC
Capacidade de corrente 3,6 A a 5 V dc e 0,87 A a 24 V dc
Marca AB
Tempo de espera 5 ms (carga total); 1000 ms (sem carga)
Proteção contra fusíveis 1746-F3 ou equivalente
Temperatura, ambiente de funcionamento 0...60 °C (32...140 °F)
Série SLC 500
Tipo de módulo Fornecimento de energia
Intervalo de tensão de entrada 19,2-28,8 VDC
Localização 1746 Chassis, lado esquerdo
Derração da capacidade de corrente de 5% acima de 55 °C (131 °F).
Voltagem de entrada 24 volts CC
Potência de entrada 61 watts
Corrente de plano de fundo (5 volts) 3.6 Amp
Corrente de plano de fundo (24 Volts) 0,87 Amp
Frequência DC
Peso: 1,1 kg
Dimensões 5,5 x 2,9 x 5,7 polegadas
Temperatura de funcionamento de 0 a 60 graus Celsius
Dimensões 5,5 x 2,9 x 5,7 polegadas
Temperatura de funcionamento de 0 a 60 graus Celsius
UPC 10662073521430
