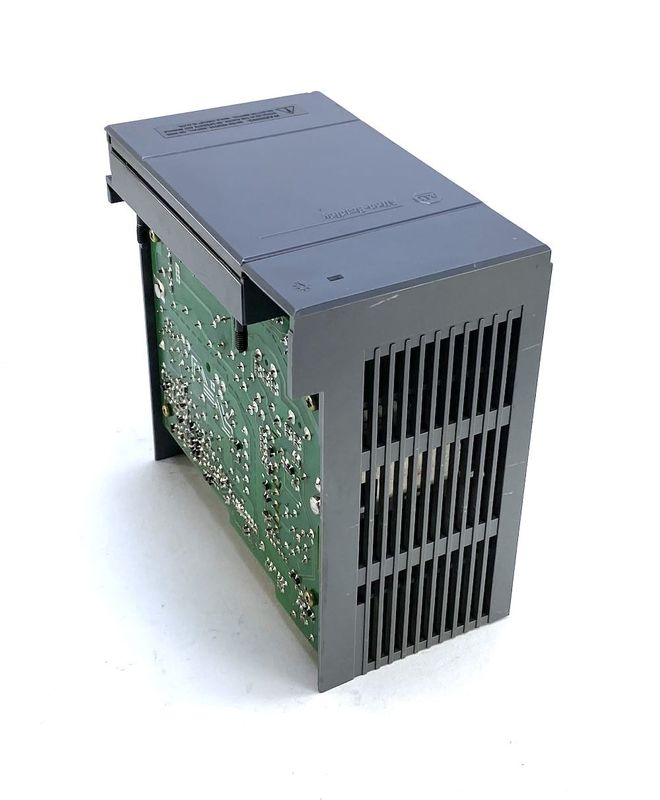

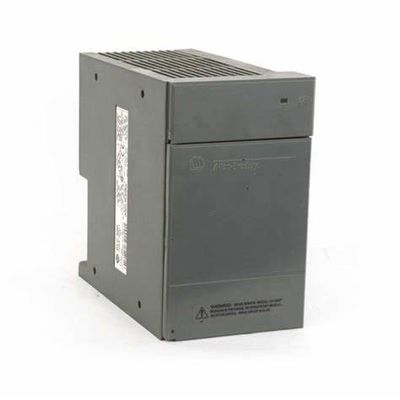

1746-P2 AB 47 a 63 Hertz Controlador MicroLogix SLC 500 Fornecimento de energia

1746-P2 AB 47 a 63 Hertz Controlador MicroLogix SLC 500 Fornecimento de energia

Especificações técnicas para o 1746-P2
Fabricante Rockwell Automation
Marca AB
Número da parte/número do catálogo 1746-P2
Série SLC 500
Tipo de módulo Fornecimento de energia
Potência de entrada 70 watts
Voltagem de entrada de 120 a 220 volts AC
Necessidade de potência típica da linha 180VA
Corrente de entrada 20 Amp
Corrente de plano de fundo (5 volts) 5 amperios
Capacidade de corrente interna 5 A a 5 V dc; 0,96 A a 24 V dc
Faixa de tensão de saída de 18 a 30 volts DC
Tempo de espera da CPU 20 ms (carga total) 3000 ms (sem carga)
Corrente de plano de fundo (24 Volts) 0,46 Amp
Frequência de 47 a 63 Hertz
Localização 1746 Chassis
Peso 1,1 kg ou 2,5 lbs.
UPC 10662468088326
Dimensões 5,5 x 3,3 x 5,7 polegadas
UNSPSC 32151706
Temperatura de funcionamento de 0 a 60 °C
Proteção contra fusíveis 1746-F1 ou equivalente
