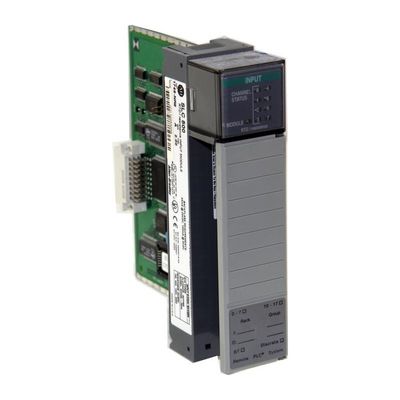

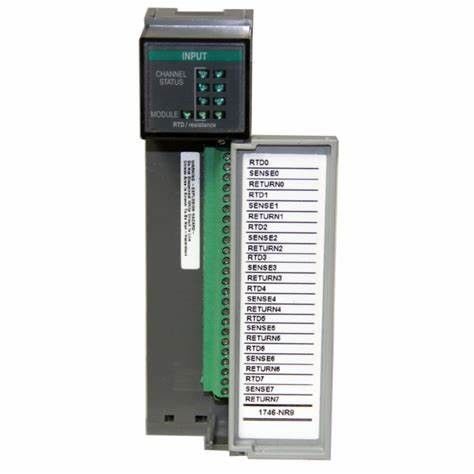

1746-NR8 AB SLC 500 RTD/Resistência Modulo de Entrada Análogo

1746-NR8 AB SLC 500 RTD/Resistência Modulo de Entrada Análogo Rockwell Automation

Especificações técnicas para o 1746-NR8
Fabricante Rockwell Automation
Marca AB
Série SLC 500
Número da parte/número do catálogo 1746-NR8
Insumos 8
Tipo de módulo RTD/Módulo de entrada analógico de resistência
Corrente de plano de fundo (5 volts) 100 miliampères
No. se Input oito (8)
Corrente de plano de fundo (24 Volts) 55 miliampères
Sensores RTD compatíveis Platina (385) 100, 200, 500 e 1000; Platina (3816) 100, 200, 500 e 1000; Cobre (426) 10, Níquel (618) 120, Níquel (672) 120 e Níquel Ferro (518) 604.
Tempo de atualização de 6 milissegundos para 2 segundos
Intervalo de entrada de resistência compatível 0 - 150 Ohms, 0 a 500 Ohms, 0 a 1000 Ohms e 0 a 300 Ohms
Corrente de plano de fundo 100 mA @ 5VDC; 55 mA @ 24VDC
Consumo de energia do plano de fundo máximo de 1,82 W (0,5 W a 5 V dc, 1,32 W a 24 V dc)
Resposta de passo 60 milissegundos, 2,5 milissegundos de saída
Localização do chassi de entrada/saída Qualquer fenda exceto fenda 0
Resposta de passo 60 milissegundos, 2,5 milissegundos de saída
Resolução.01 graus Celsius
Intervalo de temperatura de funcionamento de 32 a 140 graus Fahrenheit
Temperatura de funcionamento de 0 a 60 graus Celsius
UPC 10611320271727
Temperatura de armazenamento -40 a 85 graus Celsius
UNSPSC 32151705 (em inglês)
Método de conversão A/D Modulação Sigma-delta

Outros produtos superiores

Configuração de rede EtherNet/IP
Modulos de comunicação EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 1.
Controladores CompactLogix 5370
Adaptadores EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
Interruptores embutidos
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

O cabo AB 1746-C7 é um cabo de energia de fita que conecta controladores e chassi.Quando se utiliza o cabo 1746-C7 para ligar controladores SLC 500Quando se utiliza o cabo para ligar fontes de alimentação AB 1746-P4, o intervalo máximo entre as fontes é de 2,5 polegadas.O próprio cabo 1746-C7 mede 15 cm de comprimentoDeve ser utilizado apenas para ligar chassis e controladores lado a lado, não numa formação empilhada com um chassis ou controlador sobre o outro.

O cabo 1746-C7 é mais adequado para conectar chassis AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.o cabo 1746-C7 pode ligar 2 chassis 1746-A4 uns aos outros, pode ligar 1 1746-A4 chassis para qualquer um dos outros chassis listados).

Perguntas frequentes para 1756-PB75
Qual é a diferença entre o 1756-PA75 e o 1756-PB75?

O 1756-PA75 funciona quando alimentado com 85-264VAC, enquanto o 1756-PB75 é alimentado por uma tensão de alimentação externa de 18-32VDC.

Posso usar esta fonte de alimentação como fonte de tensão dos componentes do painel?

Esta fonte de alimentação é apenas para o chassi ControlLogix.

Quais são os chassis ControlLogix compatíveis para uso com o 1756-PB75?

Os chassis compatíveis são 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
