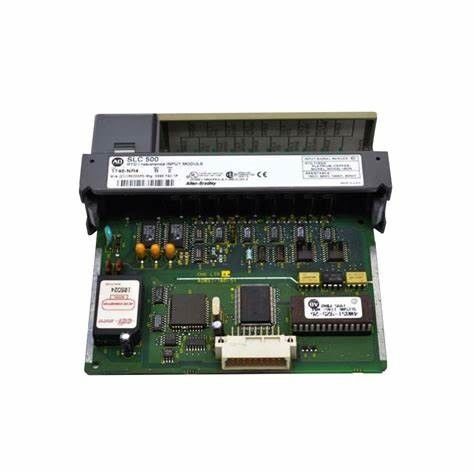

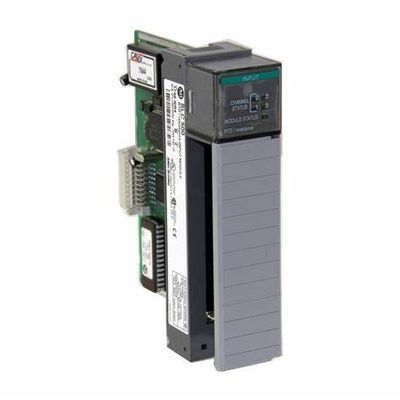

1746-NR4 Módulo de entrada analógica AB 500 Volts/1 minuto SLC 500 RTD/Resistência

1746-NR4 Módulo de entrada analógica AB 500 Volts/1 minuto SLC 500 RTD/Resistência

Especificações técnicas para o 1746-NR4
Fabricante Rockwell Automation
Marca AB
Série SLC 500
Número da parte/número do catálogo 1746-NR4
Input 4
Tipo de módulo RTD/Módulo de entrada analógico de resistência
No. se Input quatro (4)
Largura de banda 2,62-65,5 Hertz
Sensores RTD compatíveis Platina (385) 100, 200, 500 e 1000; Platina (3816) 100, 200, 500 e 1000; Cobre (426) 10, Níquel (618) 120, Níquel (672) 120 e Níquel Ferro (518) 604.
Tempo de atualização 17 milissegundos-1,2 segundos
Intervalo de entrada de resistência compatível 0 - 150 Ohms, 0 a 500 Ohms, 0 a 1000 Ohms e 0 a 300 Ohms
Corrente de plano de fundo 50 mA
Consumo de energia do plano de fundo 1,5 W max (0,3 W a 5 V dc, 1,2 W a 24 V dc)
Localização do chassi de entrada/saída Qualquer fenda exceto fenda 0
Resposta de passo 60 milissegundos, 2,5 milissegundos de saída
Resolução.01 graus Celsius
Temperatura de funcionamento de 0 a 60 graus Celsius
Isolamento de funcionamento 500 volts/1 minuto
Temperatura de armazenamento -40 a 85 graus Celsius
UPC 10662468440742
Método de conversão A/D Modulação Sigma-delta

Outros produtos superiores

Configuração de rede EtherNet/IP
Modulos de comunicação EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento, em conformidade com o disposto no n.o 1.
Controladores CompactLogix 5370
Adaptadores EtherNet/IP
O presente regulamento entra em vigor no dia seguinte ao da sua publicação no Jornal Oficial da União Europeia.
Interruptores embutidos
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

O cabo AB 1746-C7 é um cabo de energia de fita que conecta controladores e chassi.Quando se utiliza o cabo 1746-C7 para ligar controladores SLC 500Quando se utiliza o cabo para ligar fontes de alimentação AB 1746-P4, o intervalo máximo entre as fontes é de 2,5 polegadas.O próprio cabo 1746-C7 mede 15 cm de comprimentoDeve ser utilizado apenas para ligar chassis e controladores lado a lado, não numa formação empilhada com um chassis ou controlador sobre o outro.

O cabo 1746-C7 é mais adequado para conectar chassis AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.o cabo 1746-C7 pode ligar 2 chassis 1746-A4 uns aos outros, pode ligar 1 1746-A4 chassis para qualquer um dos outros chassis listados).

Perguntas frequentes para 1756-PB75
Qual é a diferença entre o 1756-PA75 e o 1756-PB75?

O 1756-PA75 funciona quando alimentado com 85-264VAC, enquanto o 1756-PB75 é alimentado por uma tensão de alimentação externa de 18-32VDC.

Posso usar esta fonte de alimentação como fonte de tensão dos componentes do painel?

Esta fonte de alimentação é apenas para o chassi ControlLogix.

Quais são os chassis ControlLogix compatíveis para uso com o 1756-PB75?

Os chassis compatíveis são 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
