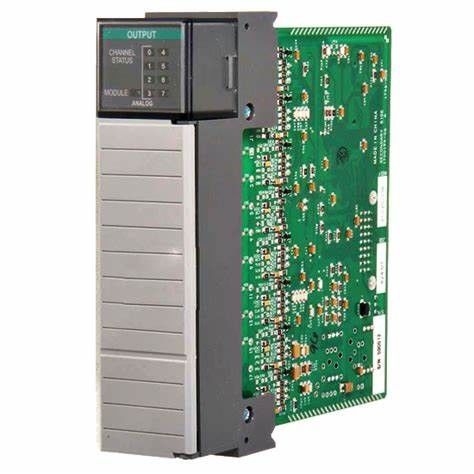

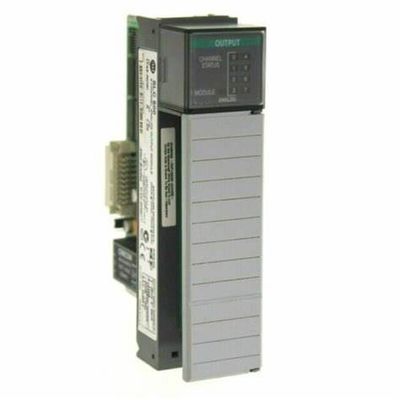

1746-NO8I Módulo de saída analógica AB SLC 500 de 0 a 60 graus Celsius

1746-NO8I AB SLC 500 Módulo de saída analógica de 0 a 60 graus Celsius

Especificações técnicas para o 1746-NO8I
Fabricante Rockwell Automation
Marca AB
Número da parte/número do catálogo 1746-NO8I
Série SLC 500
Tipo de módulo Módulo de saída analógica
Corrente de plano de fundo (5 volts) 120 miliampères
Resultados Quatro (4)
Corrente de plano de fundo (24 volts) 250 miliampères
Faixa de corrente de saída 4 a 20 mA; 0 a 20 mA; 0 a 21 mA; 0 a 21,5 mA
Formulário de dados Unidades de engenharia em escala; Escala para PID; Contagens proporcionais; Formulário 1746-NO4; Escala definida pelo utilizador
Codificação de tensão de saída -32,768 a +32,764
Corrente de plano de fundo (5 V) 120 mA; (24 V CC) 250 mA
Tempo de actualização Classe 1: 5 ms; Classe 3: 10 ms
Resolução 16 bits
Resposta de passo 1 ms (0 a 95% da escala completa)
Resposta de passo 1 ms (0 a 95% da escala completa)
Dissipação térmica 6,6 Watt
Temperatura de funcionamento ambiente de 0 a 60 graus Celsius
UPC 10781180054560
Tamanho do fio Dois 14 a 24 AWG fio por terminal
