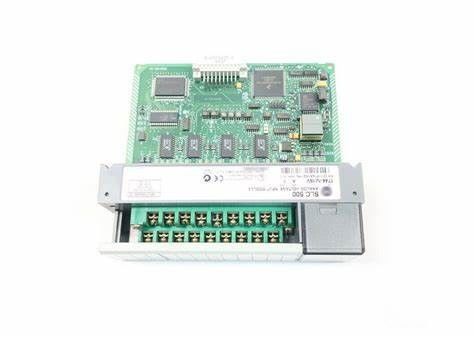

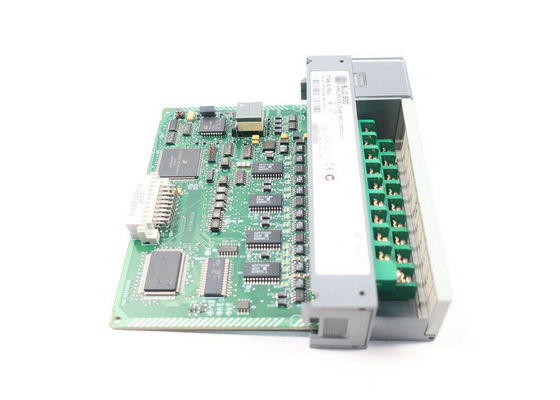

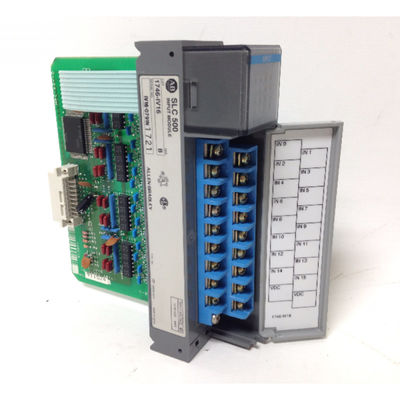

1746-NI16V Módulo de saída de entrada digital Allen Bradley Largura de banda 6-250 Hertz Rockwell Automation SLC 500 SLC 500

1746-NI16V AB Largura de banda 6-250 Hertz Rockwell Automation SLC 500 SLC 500 Módulo de entrada/saída analógico.

Especificações técnicas para o 1746-NI16V
Fabricante Rockwell Automation
Marca AB
Número da parte/número do catálogo 1746-NI16V
Série SLC 500
Tipo de módulo Módulo de E/S analógico
Corrente de plano de fundo (5 volts) 125 miliampères
Insumos Dezesseis (16)
Corrente de plano de fundo (24 volts DC) 75 miliampères
Tipo de sinal elétrico ±10 V dc, 1 a 5 V dc, 0 a 5 V dc, 0 a 10 V dc,
Largura de banda 6-250 Hertz
Localização do chassi Qualquer fenda do módulo de E/S exceto a fenda 0
Corrente de plano de fundo (5 Volts) 125 mA;(24 Volts DC)75 mA
Resposta de passo 9-630 milissegundos
Tipo de conversão Sigma - Delta
Aplicações Combinação de 120 volts AC I/O
Filtragem de entrada Filtro digital de passagem baixa com frequências de filtragem programáveis
Frequências do filtro de entrada 6 Hz, 10 Hz, 20 Hz, 40 Hz, 60 Hz, 80 Hz, 100 Hz, 250 Hz
Isolamento 500 V isolamento AC durante 1 segundo
Indicadores LED 5 indicadores de estado verde, um para cada grupo de 4 canais e um para o estado do módulo
Recomendado Cable Belden # 8761 ou equivalente
